大氣回轉反吹風袋收塵器在水泥庫頂?shù)膽?yīng)用
我公司現有水泥生產能力100萬t, 現有水泥庫12個, 水泥輸送采用單倉泵氣力輸送, 庫頂收塵采用Z×75- 42機械扁帶除塵袋式收塵器, 多年來水泥生產能力增加, 收塵器未增加, 加之該收塵器結構老化、技術落后, 故障率高, 多年未投入使用, 現場環境非常惡劣, 工人無法操作。因此, 對其使用條件進行分析研究, 優化設備設計選型是必要的和急需解決的問題, 我公司通過對使用的幾種收塵器結構的分析比較, 科學選型和合理工藝布置, 達到預期目的, 現場粉塵飛揚得到徹底治理, 取得良好效果。
1 大氣回轉反吹風袋收塵器結構及原理
1.1 基本結構

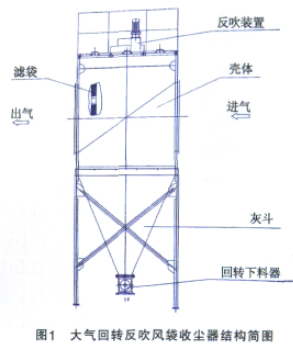

如圖1所示, 本系列收塵器由殼體、立柱、灰斗、排灰裝置、回轉反吹風機構、爬體、欄桿和自動清灰控制器等部分組成。
 |
殼體包括凈氣室、濾袋室、人孔門和進出風口等,全部由鋼板焊接而成, 結構要求嚴密。濾袋室在殼體下部, 主要用來容納袋籠和濾袋, 并形成一個過濾空間, 煙氣的凈化主要在這里進行, 殼體上部的凈氣室用隔板分成若干室, 以防各室清灰時氣流相互干擾,凈氣室頂蓋上裝有人孔門。安裝和更換袋籠、濾袋全部在這里進行, 十分方便；叶凡贾迷跉んw下部, 它除了存放收集下來的粉塵外, 還作為進氣總管使用, 當含塵氣體進入濾袋室之前先進入灰斗, 由于灰斗容積較大, 使得氣流速度降低, 加之氣流方向的改變, 使得較粗的塵粒在這里就得到分離。灰斗用鋼板焊接成棱錐狀, 要求結構嚴密, 斗壁上裝有檢修人孔門, 下部裝有排灰裝置, 回轉反吹風機構布置在殼體上部, 它主要作用是完成袋收塵器的清灰任務, 當反吹機構的反吹口對準那一個凈氣室時, 立刻切斷通過該凈氣室的過濾氣流, 隨即該凈氣室與大氣相通, 以清除濾袋外表面的粉塵。
1.2 工作原理
當含塵氣體由進風口進入收塵器后, 首先碰到進風口中間的隔板, 氣體便轉向流入灰斗, 同時氣流速度變慢, 由于慣性作用, 使氣體中粗顆粒粉塵直接落入灰斗, 起到預收塵的作用。進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋, 粉塵被捕集在濾袋的外表面, 凈化后的氣體進入濾袋室上部的清潔室匯集到出風管排出。殼體用隔板分成左右兩個獨立的濾袋室, 每個室上部的凈氣室又分12等分, 通過設在收塵器頂部的大氣回轉反吹機構分別對每個凈氣室輪流進行清灰, 當大氣回轉反吹機構的反吹口對準那一個凈氣室時, 立刻切斷通過該凈氣室的過濾氣流, 隨即該凈氣室與大氣相通, 瞬間產生的壓差使該凈氣室的濾袋產生變形、震動,加上逆氣流的作用, 濾袋外表面的粉塵被清除下來掉入灰斗。當大氣回轉反吹機構完成一個清灰周期后, 由專用的清灰程序控制器控制大氣回轉反吹風機構電機停歇。停歇時間取決于收塵器氣體含塵濃度、過濾風速及被捕集粉塵的特性等, 停歇時間的調節范圍為50~1 050s。停歇時間完成后, 控制器控制電機運轉, 下一個清灰循環周期開始, 直至線路的電源切斷為止。
2 方案確定
由于水泥庫頂灰塵主要是單倉泵氣力輸送水泥產生的二次飛揚, 排放濃度較小, 通過對比分析, 本著滿足環保要求, 減少投資, 維護運行可靠、運行費用低的原則, 我公司選擇了DCF系列大氣回轉反吹風袋收塵器。與目前使用較多的氣箱脈充袋收塵器比較, 其主要特點是: 一不需要壓縮空氣, 節省了配置空壓機、供風管道投資和運行費用, 該系列收塵器是利用收塵器本體和大氣之間的壓力差自行回轉清灰, 省去了反吹風機構, 如脈充閥等部件; 二屬于一種節能產品, 因?yàn)榛剞D(zhuǎn)電機的功率只有0.75kW, 運行費用低; 三是運行穩定,基本上免維護: 該設備沒有氣動元件, 電動元件也只有用于清灰的回轉電機和卸灰用的剛性葉輪給料機, 所以維護、維修工作量很少, 給設備使用帶來了極大的方便; 四是因水泥庫頂排放濃度較小,該設備的濾袋和花板用漲緊鋼圈緊密結合, 濾袋選用滌綸針刺氈, 利用收塵器本體和大氣之間的壓力差自行回轉清灰, 完全可以滿足該工況使用要求。
 |
3 方案實施

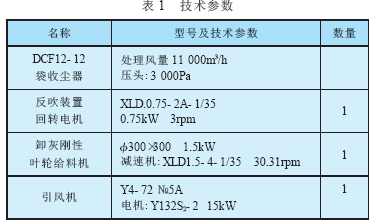

按要求我公司在水泥庫頂選擇安裝了5 臺DCF12- 12系列大氣回轉反吹風袋收塵器。安裝過程中主要有幾點要求: 安裝前必須仔細閱讀說明及隨設備提供的圖紙資料, 并按裝箱發運清單檢查全部零部件的數量和質量; 設備的吊裝要注意防止變形; 殼體、濾袋室、凈氣室、灰斗等安裝后, 全部連接處應保證密閉不漏氣, 要求焊接密封的, 必須實行氣密焊。收塵器的密封好壞是影響正常運行和壽命的重要因素, 本收塵器要求漏風率小于3%, 排灰裝置雖然在出廠時已裝好, 由于運輸?shù)仍? 安裝好后應重新調整, 并加注潤滑油( 或潤滑脂) ; 安裝袋籠和濾袋是全部安裝中最小心和仔細的工作, 因此應放在最后進行安裝, 安裝時, 濾袋切不可與硬物碰撞、鉤劃。安裝濾袋的方法是先將濾袋由凈氣室花板孔中放入濾袋室, 然后將袋口上部的彈簧圈捏成凹形, 放入凈氣室花板孔中, 再使彈簧圈復原, 使其緊密的壓緊在花板孔圓周上, 最后將袋籠從袋口輕輕插入, 直到袋籠上部的護蓋確定壓在花板上為止。為防止濾袋踩壞, 要求每裝好一個濾袋, 再裝下一個濾袋, 依次類推, 裝完為至。
4 使用效果
經過近一年多運行表明, 大氣回轉反吹風袋收塵器的優點為: 故障少, 運轉率高, 配件消耗、維護費用較低, 投資省, 達到了預期效果。大大改善了崗位操作人員的工作環境, 同時, 符合環保要求。深受操作人員
的歡迎, 一年可為企業創造效益40多萬元, 同時為公司實現清潔文明生產創造了有利條件。
