W5340在釩業廢水回用水質監測中的應用
1.目的：
五氧化二釩在生產過程中會產生廢水，這些廢水經過處理，各水質參數達到排放要求，管道輸送給鋼鐵公司煉鐵工藝作為沖渣水。以期串級用水，污水回用，節能減排。
2.監控點：五氧化二釩生產廢水處理后的蓄水池
3.監控參數：Cr6+（六價鉻），COD（化學需氧量），NH4-N（氨氮），pH，流量
4.要求：對廢水水質進行監測，以上六個參數采取在線分析儀器實時提供數據；數據由現場“數據采集傳輸系統裝置”通過4～20mA模擬輸出收集，而后通過無線傳輸方式（GSM或GPRS）發送給上位機（玉溪鋼廠作業長辦公室和釩業作業長辦公室各一臺電腦），上位機顯示并儲存數據；現場各分析儀表實時顯示。

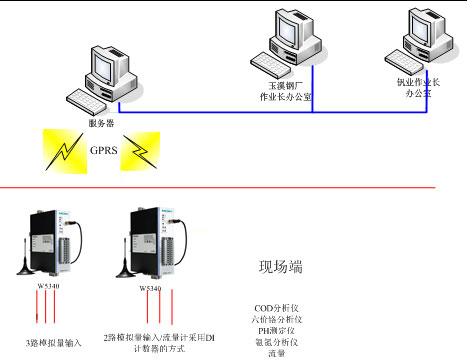

二．架構圖及說明
見圖一
 |
說明：
1.現場端由傳感器、GPRS數據采集模塊W5340組成，W5340采集模塊負責把5路4-20mA的模擬量及流量信號通過GPRS無線網絡傳送到服務器中。
2.兩個監測中心分別安裝兩套監控軟件（組態軟件）。
3.服務器需要一個固定的IP地址，并安裝MOXAAOPC+組態軟件。
4.現場端的GPRS模塊W5340則是通過GPRS上網，不需要固定的IP地址，是通過MOXA提供的AOPC來解決這個問題。
5.產品清單
W5340*2

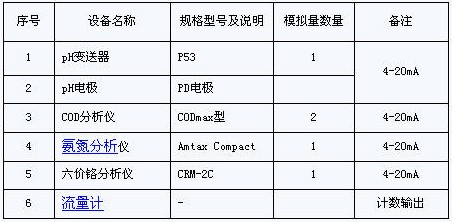

*現場模擬量統計：
見表一
 |
