南通寶鋼鋼鐵有限公司煉鋼廠連鑄二冷供水系統有3個機組，并聯安裝，2用1備，水泵的出水口管徑為DN200，供水壓力為0.9MPa，流量為386m/h;原泵出口采用旋啟式止回閥加電動閘閥和手動閘閥。由于該崗位定崗是1人，并且水泵的開、關為遠程控制，所以對止回閥的要求較高，在使用中由于停泵時止回閥不能消除水錘，所以會產生很大的噪音和震動，同時帶來了許多問題(如閥板、閥體打裂;固定閥板的螺桿易磨損，需要定期更換;閥門密閉不嚴造成水泵反轉，關閉手動閘閥極為費力，勞動強度大，維修周期短)，致使存在事故隱患，供水安全得不到保障，甚至有可能影響生產。為了解決這些問題，后來將旋啟式止回閥更改為無磨損球形止回閥，使用后發現水錘消除效果不太好，聲音和震動的影響比旋啟式止回閥有大幅降低，但是無磨損球形止回閥的閥芯是空心鋼球外包一層2em厚的橡膠，該閥門是利用球形橡膠面起密封作用的。用了半年左右閥芯表面的橡膠破裂，閥芯損壞，這種止回閥使用效果也不佳。后來采用JH745型多功能水泵控制閥，徹底解決了連鑄二冷水泵所存在的問題，進一步提高了安全生產可靠性，降低了工人的勞動強度，節約了維修費用。

1 JH745型多功能水泵控制閥的應用

JH745-16型多功能水泵控制閥是一種全過程自動操作的新型水力閥門，一閥替代了電動閥、止回閥和水錘消除器三個閥門的使用。該閥通過雙室隔膜傳動機構的操作，隔膜把主閥的控制室分為兩個不同的壓力室，利用兩個壓力室所產生的壓力差進行閥門的操作。由于是雙室，所以該閥能夠做到：當閥門關閉時，實際運行狀態是先迅速關閉90%，但最后10%的關閉速度減慢，這也就產生了一個緩沖過程，且不會引起壓力上升，防止了水錘的產生，停泵時閥門沒有一點聲響。它無需任何電器裝置、油壓裝置和其他外接動力，完全是利用管道中的水進行控制，因此安全可靠性高，基本無需維修，使用壽命長。

1.1 主要技術參數

公稱壓力：1.6MPa;最低動作壓力：0.05MPa;適用介質：原水、清水、污水、油品;適用溫度：0—80℃;緩閉時間：3～120s(可調節);水錘峰值：≤1.3倍水泵出口額定壓力;水泵最高反轉速度：≤1.2倍水泵額定轉速;阻力損失：比旋啟式止回閥減少約31%;膜片疲勞彎曲：100萬次無破損。

1.2 使用情況

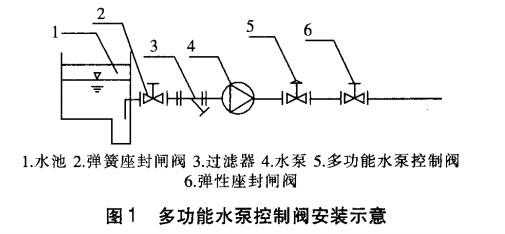

JH745型多功能水泵控制閥的選用也較為簡便，只需根據水泵的工作壓力和出水管的口徑即可以進行選擇。連鑄二冷3臺機組，其主要技術參數：電機為TYPEY3158—2型，功率為110kW，運行額定電流為165A，水泵為8SH一6型，揚程H=830～1000kPa，n=2900r/min。水泵出水口管徑為DN200，工作壓力為0.9MPa，故選用了DN200的PN1.6型多功能水泵控制閥。①多功能水泵控制閥的安裝因為連鑄二冷水是濁環水，為了保護多功能水泵控制閥的密封面，故在水泵進口安裝了管道過濾器，安裝多功能水泵控制閥后泵出口的電動閘閥拆除不用，只留手動檢修閘閥(見圖1)。
