粉煤鍋爐NFT濕法脫硫除塵工程
工程所屬單位：湖南省華凌集團湘潭鋼鐵有限公司
技術提供： 湖南省湘潭市南方高新技術研究院
工程分析
湘潭鋼鐵有限公司熱電廠共有6臺發電鍋爐，除130 t/h煤氣爐直接外排外，其余5臺均采用臥式文丘里加水膜除塵器進行凈化處理，因?yàn)槎氯仍，文丘里已?jīng)全部廢除，僅靠麻石水膜除塵器低效率運行，凈化效果差，經湘潭環境監測站監測，5*75 t/h粉煤鍋爐煙塵排放供量濃度為3 345 mg/m3，外排煙氣林格曼黑度經常在3-4間，嚴重影響了湘鋼集團企業形象。湘鋼委托湘潭南方高新技術研究院，在2004年采用自主知識產權的專利產品(專利號為ZL 0 024 177.3) NFT高效濕式脫硫除塵裝置，對其進行了成功的改造。2005年12月1日經湘潭市環境保護監測站監測，實測煙塵排放質量濃度為112 mg/m3, SO2的排放質量濃度為13 mg/m3，各項指標均達到國家排放標準。
一、工藝路線

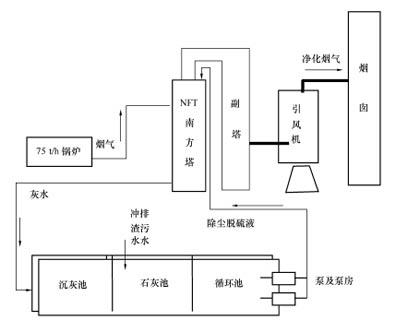

 石灰水除塵脫硫工藝流程簡圖 |
二、關鍵技術
1.煙氣的潤濕與凈化
煙氣經煙道進入塔內處理室內霧化成一定粒度的凈化液體在低速紊流狀態下進行良好、充分地接觸，煙氣得到浸潤、吸收，同時細的煙塵顆粒增大了鉆結凝聚力。在氣、液同時下降過程中進行了中和傳質反應。
2.煙氣的自激強化
經過潤濕與初凈化的氣液流分配給各強化通道的過程中，在一定氣流力的作用下，沖破了細微塵粒表面的氣膜，使細微塵粒得到了進一步的良好浸潤，同時強化了氣液的傳質過程，將表面積較大的細微塵粒與還未能參與反應的硫化物收集下來。聚積在塔內的吸收液在強大氣流的作用力下，自動激化液霧，形成具有高效捕集與吸收的泡沫液霧層。
3.泡沫層吸收、除塵
由于氣量在預處理室內分配給各充氣通道氣流力的強大作用力下，把積聚在塔內的吸收液激起霧化，使氣、固、液三相的傳質得到了優化，使?jié)袷絻艋囊后w鉆附、滯留、碰撞、吸收的雙膜理論的各項凈化機理得到了更好地發揮，對煙塵凈化與硫化物的脫除都有良好的效果。
工程規模
總規模達176萬元。
主要技術指標
-除塵性能極強，除塵效率可達99.7%;
-脫硫性能較強，脫硫效率可達95%;
-液氣比低，0. 2-0.4L/m3 ;
-霧沫夾帶現象少，〈7%;
-系統壓降低，阻力小，《1 200 Pa;
-吸收液體循環利用，無外排廢水;
-裝置防堵、防腐性能好，使用壽命》15年;
-操作方便，自動化程度高，使用范圍廣。
主要設備及運行管理
湖南湘潭南方高新技術研究院在2004年10月為湖南華菱湘潭鋼鐵有限公司設計、制造、安裝的燃煤爐75 t/h鍋爐濕式除塵脫硫一體裝置，自投運以來，各項參數運行正常、設備穩定、除塵脫硫效果好。
