工程實例-唐山鋼鐵公司熱潑、自磨法處理轉(zhuǎn)爐鋼渣
更新時間：2008-10-07 16:04
來源：
作者:
閱讀：3068
唐山鋼鐵公司熱潑、自磨法處理轉(zhuǎn)爐鋼渣
唐山鋼鐵公司一般每生產(chǎn)1t鋼約產(chǎn)生鋼渣200kg
1.鋼渣處理

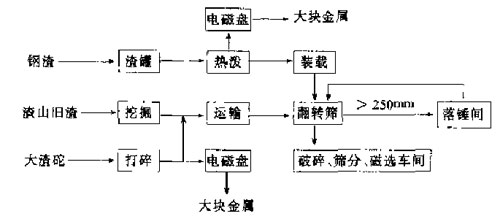

鋼處理工藝流程見圖1。熱熔鋼渣由轉(zhuǎn)爐倒人渣罐后，用機(jī)車運(yùn)到熱潑場，將渣倒在坡度為5。的場上，形成厚約200-300mm的清餅，經(jīng)噴水冷卻，渣龜裂粉化成粒狀渣，一般粒度<300mm。然后用推土機(jī)推起，運(yùn)到鋼渣自磨間加工。
 圖1 |
2. 鋼渣自磨處理工藝

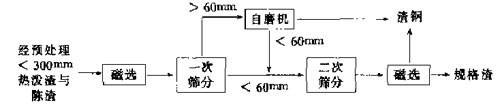

鋼渣自磨處理工藝流程如圖2所示。經(jīng)預(yù)處理的<30Omm熱潑鋼渣與老渣山的陳渣經(jīng)磁選機(jī)選出渣鋼后進(jìn)入一次振篩。篩上大于60mm的塊渣進(jìn)人自磨機(jī)進(jìn)行自磨，小于60mm后由自磨機(jī)周邊漏出，與一次篩下渣一起進(jìn)入二次篩分，二次篩分并磁選后便得到0-10mm, 10-40mm, 40 -60mm規(guī)格渣。自磨機(jī)內(nèi)的渣鋼待有一定數(shù)量后取出。
 圖2 |
3.工程特點
采用自磨工藝具有以下特點:
①工藝簡單，占地面積小，一臺白磨機(jī)可以代替幾臺機(jī)械破碎機(jī);
②對鋼渣適應(yīng)性強(qiáng)，不會有大塊廢鋼損壞破碎機(jī)，操作安全;
③破碎的規(guī)格渣無棱角，更適于作級配料使用;
④自磨機(jī)破碎鋼渣的過程，也是渣鋼提純的過程。從自磨機(jī)取出的渣鋼，含鐵90%以上.為轉(zhuǎn)爐使用精料提供了條件。
聲明：轉(zhuǎn)載此文是出于傳遞更多信息之目的。若有來源標(biāo)注錯誤或侵犯了您的合法權(quán)益，請作者持權(quán)屬證明與本網(wǎng)聯(lián)系，我們將及時更正、刪除，謝謝。
使用微信“掃一掃”功能添加“谷騰環(huán)保網(wǎng)”
