武漢凱迪濕法脫硫技術
來源：武漢凱迪電力環保有限公司 閱讀：2566 更新時間：2009-08-24 13:40一、原理
煙氣進入脫硫裝置的濕式吸收塔，與自上而下噴淋的堿性石灰石漿液霧滴逆流接觸，其中的酸性氧化物SO2以及其他污染物HCL、HF等被吸收，煙氣得以充分凈化；吸收SO2 后的漿液反應生成CaSO3，通過就地強制氧化、結晶生成CaSO4·2H2O，經脫水后得到商品級脫硫副產品—石膏，最終實現含硫煙氣的綜合治理。
二、反應過程
1、吸收
SO2 + H2O<=> H2SO3
SO3 + H2O<=> H2SO4
2、中和 Neutralization
CaCO3 + H2SO3 <=> CaSO3+CO2 + H2O
CaCO3 + H2SO4 <=> CaSO4+CO2 + H2O
CaCO3 +2HCL <=> CaCL2+CO2 + H2O
CaCO3 +2HF <=> CaF2+CO2 + H2O
3、氧化 Oxidation
2CaSO3+O2<=>2 CaSO4
4、結晶 Crystallization
CaSO4+ 2H2O <=>CaSO4 ·2H2O
三、系統組成
石灰石儲運系統；石灰石漿液制備及供給系統；煙氣系統；SO2 吸收系統；石膏脫水系統；石膏儲運系統；漿液排放系統；工藝水系統；壓縮空氣系統；廢水處理系統；氧化空氣系統；電控制系統

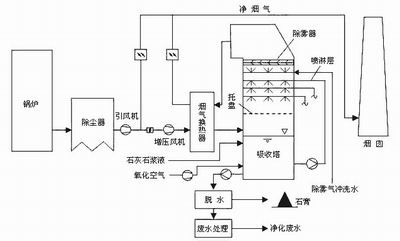

四、流程圖
 |
五、特點
吸收劑適用范圍廣：在FGD裝置中可采用各種吸收劑，包括石灰石、石灰、鎂石、廢蘇打溶液等；
燃料適用范圍廣：適用于燃燒煤、重油、奧里油，以及石油焦等燃料的鍋爐的尾氣處理；
燃料含硫變化范圍適應性強：可以處理燃料含硫量高達8%的煙氣；
機組負荷變化適應性強：可以滿足機組在15～100%負荷變化范圍內的穩定運行；
脫硫效率高：一般大于95%，最高達到98%；
專利托盤技術：有效降低液/氣比，有利于塔內氣流均布，節省物耗及能耗，方便吸收塔內件檢修；
吸收劑利用率高：鈣硫比低至1.02～1.03；
副產品純度高：可生產純度達95%以上的商品級石膏；
燃煤鍋爐煙氣的除塵效率高：達到80%～90%；
交叉噴淋管布置技術：有利于降低吸收塔高度。
六、推薦的適用范圍
200MW及以上的中大型新建或改造機組；
燃煤含硫量在0.5～5%及以上；
要求的脫硫效率在95%以上；
石灰石較豐富且石膏綜合利用較廣泛的地區。
