一入二出信號隔離器_PR-412
來源：帕羅肯科技有限公司 閱讀：1876 更新時間：2011-04-27 16:18
|
輸入規格：
|
||
|
代碼
|
輸入信號
|
激勵電流800uA
|
|
1
|
PT100（-20-100℃）
|
|
|
2
|
PT100（0-100℃）
|
|
|
3
|
PT100（0-150℃）
|
|
|
4
|
PT100（0-200℃）
|
輸入斷線報警電流
IL≤3mA或IH≥22mA |
|
5
|
PT100（0-400℃）
|
|
|
6
|
CU50（0-100℃）
|
|
|
7
|
CU50（0-150℃）
|
|
|
8
|
用戶特定參數
|
|
|
輸出規格：
|
|||||||
|
代碼
|
輸出信號1
|
代碼
|
輸出信號2
|
輸出阻抗
|
|
|
|
|
A
|
-1-5V
|
A
|
-1-5V
|
≥10K
|
|
|
|
|
B
|
0-5V
|
B
|
0-5V
|
|
|
|
|
|
C
|
0-10V
|
C
|
0-10V
|
|
|
|
|
|
D
|
1-5V
|
D
|
1-5V
|
|
|
|
|
|
E
|
0-10mA
|
E
|
0-10mA
|
≤1K
|
|
|
|
|
F
|
0-20mA
|
F
|
0-20mA
|
≤500Ω
|
|
|
|
|
G
|
4-20mA
|
G
|
4-20mA
|
|
|
|
|
|
H
|
用戶特定參數
|
||||||
●輸出為單通道時，輸出信號2為缺省
|
電源規格
|
||
|
電源類型
|
24VDC
|
220VAC
|
|
代 碼
|
D
|
A
|
●當電源為直流24V時，代碼選擇為D
●當電源為交流220V時，代碼選擇為A
技術指標：
激勵電流：800uA
長線補償：200Ω(線阻)
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.3%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
（等同IEC61326-1）
工作溫度：-10℃~+70℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%或110—265VAC
消耗功率：<2W
外殼材料：尼龍PA.66
重 量：約120克
產品特點：
●DIN導軌安裝
●端子可帶電插拔
●數字電路，精度更高
●輸入／輸出／電源／通道間全隔離
●帶長線補償，斷線告警，非線性處理

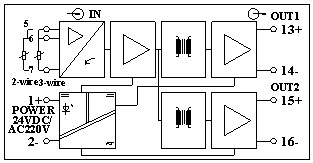

方框圖：

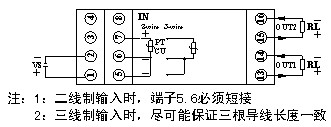

接線圖：
外形尺寸：

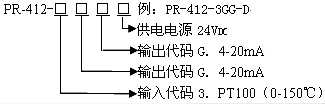

選型舉例：
地址：南京市江寧區科學園營寧路八號二號樓三層
郵編:211100
電話:025-87187408/ 87187418/ 87187428/ 87180825
傳真:025-87187428-800(自動)
025-51198288(任工)
網址：http://www.cn-paragon.com
電子郵件：cn_paragon@126.com
一入二出信號隔離器_PR-412將CU50、PT100等現場溫度信號隔離、轉換為兩路相同或不同的直流電流、電壓信號，實現不同設備同時采集控制。
