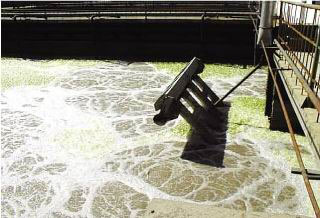

ZBH旋轉式潷水器
 |
人氣：1615 發布時間：2008-11-26 10:09 關鍵詞：其它 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
.jpg) |
一、 旋轉式潷水器工作原理
旋轉式潷水器由撇水堰槽、下降管、水平管、軸承座、電動執行器、傳動桿組成。
撇水堰槽靠下降管支撐，并與下部水平管連成一體。水平管兩端適當位置各固定一個環形的不銹鋼軸套，并安裝了兩只滑動軸承，水平管靠軸承座固定在池底的基礎上，它是整個潷水器的轉軸。在水平管中央位置有一旋轉曲柄和傳動桿、電動執行器相聯。執行器驅動傳動桿上下移動，傳動桿推動曲柄使水平管在兩只滑動軸承內轉動。撇水堰槽隨水平管轉動而升降，其移動軌跡是繞水平管中心線的柱形弧面，上下移動的垂直距離以每周期的排水量而定。
撇水堰槽起收水作用，堰槽前壁是保持上沿水平的薄壁堰，將活性污泥沉淀后的上清水從水面表層撇入堰槽。清水經過多根下降管向下匯入水平管，最后從排水管流出。
水平管與排水管之間用一個可轉動密封接頭和一個可撓曲柔性橡膠接頭相連接，可轉動接頭與水平管保持軸線同心。
二、旋轉式潷水器主要結構
1、水平管
水平管兩端是標準法蘭盤，法蘭盤內側設置不銹鋼軸套，做為水平管裝入軸承的轉軸。軸套為圓盤形狀，外徑略大于兩端法蘭盤以便于軸承安裝。圓盤形軸套焊于水平管上，圓盤與水平管軸線垂直、同心。
在水平管中央設計一旋轉曲柄，焊接于水平管上。曲柄中心線與下降管中心線夾角40°，并垂直于水平管。
2、軸承及支座
旋轉式潷水器的轉動是否靈活、平穩，關鍵是軸與軸承的配合。因?yàn)闈鞯霓D(zhuǎn)軸是水平管，軸承是能裝進水平管的大軸承，又在污水中工作，所以有它的獨特之處。
潷水器的軸承只支承水平管上的軸套。兩軸承的外側各設置一對止推板，防止水平管水平方向移動。
3、電動執行器的構造及工作
該執行器是利用螺桿將其旋轉運動變?yōu)槁菽富瑝K的平移，執行器、傳動桿、潷水器聯結成一個螺旋機構與曲柄連桿機構的組合，將螺桿的旋轉運動轉變?yōu)闈鞯纳舷滦D(zhuǎn)。
執行器的螺桿5由上下軸承11、12固定在機架9上。電動行星減速機2帶動螺桿旋轉。螺桿的旋轉推動滑塊6沿導軌10上下平移；瑝K上的傳動桿接頭8通過傳動桿與潷水器水平管的旋轉曲柄相聯，推動潷水器以水平管為軸上下轉動。
由于傳動桿與螺桿有一個安裝角度，在執行器運動時會產生一種垂直螺桿的橫向推力。螺桿細長，容易被橫向推力壓彎。執行器設計考慮使滑塊導輪沿滑道導軌滾動，傳動桿的橫向推力通過導輪直接作用在導軌上，從而消除了傳動桿產生的橫向推力對螺桿的影響。這種結構是保證執行器穩定運行的重要條件。
執行器為便于自動控制，設置了上下限位開關，而且都是雙套開關，目的是防止一個開關發生故障時。另一開關起作用，確保不會發生損機事故。
三、旋轉式潷水器的應用
旋轉式潷水器經過多年連續運行的考驗，證明效果良好，未出現機械故障，工作狀態平穩。對惡劣的工作環境有很強的適應性。
SBR反應池內水位是變化的，進水時水位由最低升至最高，出水時水位由最高降至最低，故SBR反應池出水管位置必須設在最低水位以下。間歇式出水要求集中大流量排放，能在較短的時間內完成出水任務，如果出水管形狀與方向不當，出水時會帶走大量活性污泥。因而，潷水器是SBR工藝排水的最好選擇，它只撇出活性污泥沉淀后的上清水，在水位下降過程中保持水面平穩，不擾動下面的污泥層。
