一、簡介
ZC型回轉反吹扁袋除塵器，是我廠通過學習、消化國外反吹風布袋除塵器的先進技術總結國內各種扁袋除塵器的優缺點后，研制而成的一種先進的布袋除塵器。
該類機型結構緊湊、除塵效率高、阻力小、操作簡便、維修方便、運行可靠，采用高壓風機反吹清灰，取代了壓縮空氣系統，并且更換濾袋十分方便。廣泛用于冶金、化工、水泥、鑄造、糧食加工等部門的除塵凈化和粉塵回收系統中，是一種凈化效率高、節省能源、性能優越的除塵設備，該產品投放市場以來，深受用戶歡迎。
目前，我廠生產10 m2-1140m2系列多種規格機型，其過濾面積根據用戶需要任意選用。
 |
二、基本結構及工作原理

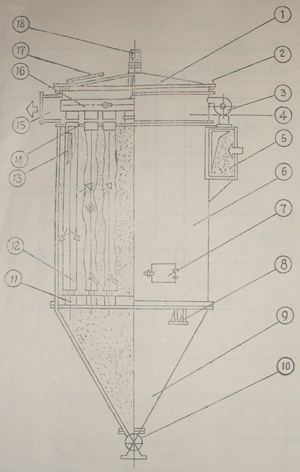

基本結構見圖。
它由以下四部分組成：
1．上箱體：包括除塵器蓋、檢修門、上蓋轉動裝置、上箱體、出風口。
2．中箱體：包括進風口、花板、中筒體濾袋總成、觀察門、下部固定架。
3．下箱體：包括支承座、灰斗、入孔門減速器及卸灰閥。
4．反吹清灰機構：包括回轉反吹管、反吹風機、減速器。
反吹風旋臂由置于頂蓋上的減速器驅動，對40 m2-230m2除塵器，反吹風機置于頂蓋上，340 m2-1140m2除塵器反吹風機置于進風口上。另外，對于340 m2-1140m2布置的濾袋，旋臂設分圈反吹裝置。
工作平臺，扶梯及機腳圖中未予示出，應視現場具體情況，由用戶自己制作和安裝。如用戶要求我廠供貨，必須在訂貨時說明。
過濾工況：含塵氣流由切向進入除塵器過濾室上部空間，大顆粒及凝聚塵粒在離心力的作用下沿筒壁旋落灰斗，小顆粒塵彌散于過濾室袋間空隙，從而被濾袋阻留。清潔空氣由花板上的濾袋口匯集于清潔室，由風機吸入而排入于大氣中。
再生工況：隨著過濾工況的進行，濾袋阻力逐漸增加，當其阻力上升到控制阻力上限時啟動反吹風機構工作。
具有足夠動量的反吹風氣流由回轉反吹內管噴口吹入濾袋導口，阻擋過濾氣流，并改變?yōu)V袋內的工況，由負壓工況變成正壓工況，濾袋由吸癟狀態變成鼓脹狀態，從而使濾袋外壁附著的塵粒抖落，沉積在灰斗內，經排灰閥排出。
為了節約能源，根據用戶要求配制閉環控制器，當除塵器阻力上升到一定值后，控制反吹風機構自動工作，開始噴吹清灰。當阻力下降到一定值后，反吹風機構自動停止工作。閉環控制器電氣原理見圖2。同時我廠可根據用戶要求生產反吹風全自動控制裝置，自動調節入口管道中煙氣溫度和控制反吹風機構工作。對于間斷工作場合，可采用U型壓力計指示，手動控制反吹風機構工作或采用定時控制方式。
