堅固與可靠并存：淺析加固型PCI/ISA工業計算機總線EPI的特點
來源：研祥集團戰略市場研究院環保能源事業部 閱讀：1995 更新時間：2009-08-20 14:19在經過了長時間的實踐運用后，研祥EPI總線的優勢可見多處，同時也驗證了其在工業領域的適用價值非一般工控機所能及。
EPI總線系統板支持更高功率。
針對目前不斷增加的CPU以及系統功耗，EPI總線重新定義了電源引腳類型和數量，如增加12V電壓針腳數量，去掉了不常使用的-5V，增加了5VStandBy等，具體電源引腳類型和數量 如表2所示：
|
表1 PICMG 1.0 PCI/ISA總線的電源引腳類型和數量
表2 EPI總線的電源引腳類型和數量
|
由于EPI總線采用的歐式插座為360度全接觸設計，其耐電流值為2A，明顯優于單點接觸方式的金手指的耐電流值1A，所以EPI總線在重新整合了電源類型和數量的情況下，理論上可支持最大300W功耗。
EPI總線性價比高。
從經濟成本上考慮，采用EPI總線系統板PCB沒有使用金手指，PCB成本會下降5%左右，這樣就使EPI總線采用歐式插座所增加的的費用部分抵消，綜合計算成本僅增加10元人民幣左右，相比其增加的使用壽命和高可靠性，其產品性能價格比顯著提升。
EPI背板PCI插槽支持PCI 2.3規范。
EPI總線系統板增加了對PCI Ver2.3規范的支持，支持PME#電源管理，5V StandBy、SM Bus、PCIX、CLKRUN#、M66EN等功能，兼容性大大提高。同時配套背板上還保留了部分金手指插槽，便于兼容客戶現有的金手指功能板。
EPI背板PCI信號質量大大提高。

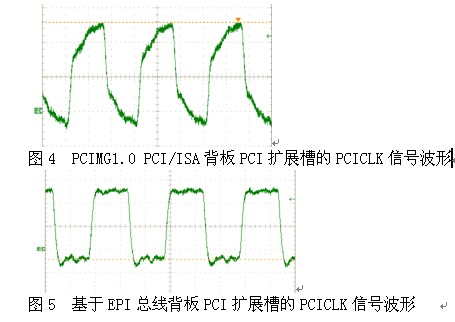

EPI總線優化了背板的PCI和 ISA信號走線， 與之前的PICMG 1.0 PCI/ISA配套背板相比，背板上總線PCI信號到PCI擴展槽走線大大縮短，從而減少了信號線上的分布電容，使得PCI和ISA信號質量得到明顯改善，保證了系統的可靠性。其信號質量對比如圖4，圖5所示，其信號質量和穩定性都大大提高。
EPI總線支持ATX電源。
 |
EPI總線定義PS_ON#、5V StandBy(2A)等信號，12V電源有5個管腳，加上歐式插座良好的過電流特性，可承受7A的電流；支持ATX電源直接從從背板供電，避免了使用ATX電源時背板與系統板之間控制連線。
EPI總線能優化系統設計。
EPI總線增加了機箱面板按鈕和指示燈信號定義，如：復位、電源開關、硬盤指示燈等，機箱面板按鈕和指示燈通過背板直接連接，加上之前箱體ATX電源直接通過背板供電，使機箱內部走線簡潔，布局更合理。
EPI系統配置靈活。
采用EPI總線的背板可以根據實際需要，混合使用標準PCI插槽/EPCI插槽，標準ISA插槽/EISA插槽。
 |

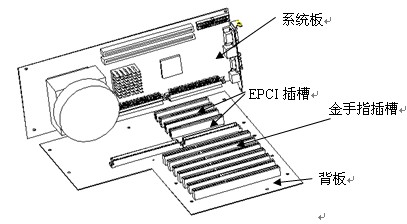

圖6 基于EPI總線的工業計算機平臺，采用歐式插槽和金手指并存模式，表現出良好的兼容性和靈活性。
綜上所述，無論是從產品性價比、機械結構兼容性、軟硬件兼容性、信號完整性、電磁兼容性、環境適應性、可靠性和靈活性等各個方面考慮，加固型工業計算機EPI總線都比PICMG PCI/ISA總線更加適合于工業計算機領域。
