福泰克煙氣整流裝置技術
來源：北京福泰克環保科技有限公司 閱讀：2331 更新時間：2010-01-25 11:32煙氣整流裝置技術
GSG技術在SCR設計中是一個長足的進步。通過提高速度分布和催化劑第一表層面的流向防止煙道積灰、腐蝕和催化劑下載不平均等導致催化劑壽命縮短、壓力流失和停爐時間增加的問題發生。
目前，傳統解決方法是在催化劑上方放置的調質網格配合使用大量轉向葉片。轉向葉片是為了達到平均速度分配，同時下方的調質網格調整流向。在建造SCR時，此系統要求精確的調節葉片間距和角度以確保滿足流向的要求。由于系統的任何變化都要求葉片的重新模擬和調整以保持所需的分配，傳統解決方法還對上游流向的變化非常敏感。
經過兩多年使用按比例模擬和計算模擬的研發， GSG通過全面徹底的測試，現成功用于業界。 GSG把調節葉片和調質網格結合在一個傾斜的網格上。通過大量在增加調整元件的數量，理論上流量不會打斷，但會造成調整伴有最少量的分離和再循環，在使用大型調節葉片時這一點可以看出來。該GSG已證明是一個非常有效的流向糾正解決方法。 GSG對上游流動分配沒有傳統方法那么敏感，所以催化劑和催化劑性能得以保護即使機組不在最佳設計條件下運行（如省煤器旁路）或如果在將來會改變鍋爐或煙道。GSG的簡單設計也不再需要精確的調節葉片間距和角度。
我們很高興該申請中的專利技術也可以用于空氣加熱器和省煤器。
|

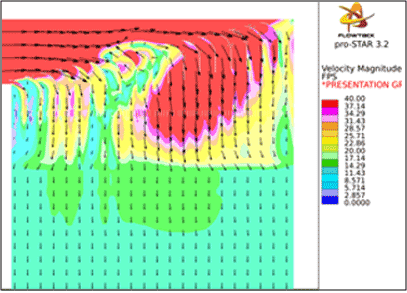

圖 1: 使用標準葉片時SCR速度分配 (CFD模擬結果)

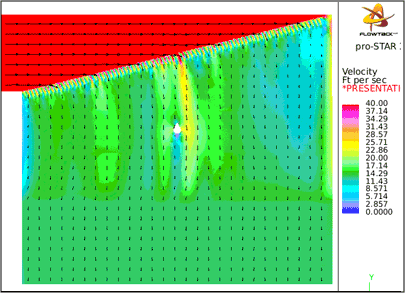

圖 2: 使用GSG時SCR速度分配(CFD模擬結果)

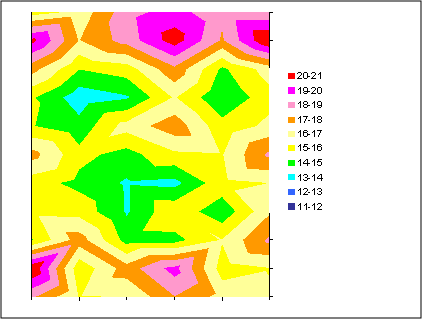

圖 3: 使用傳統葉片時催化劑表面的速度測量

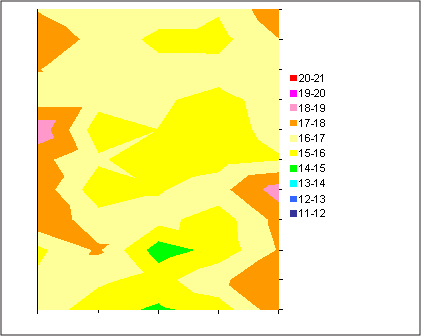

圖 4: 使用GSG時催化劑表面的速度測量 |
速度統計
傳統轉向葉片在催化劑表面的速度分配統計（試驗）
62%的速度在10%范圍內
93.9%的速度在20%范圍內
GSG 在催化劑表面的速度分配統計（試驗）
95%的速度在10%范圍內
100%的速度在20%范圍內
