凝汽器檢漏裝置
 |
人氣：1287 發布時間：2010-03-30 16:19 關鍵詞：水處理成套設備 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
凝汽器中布滿了通循環水的銅管（或不銹鋼管）。當汽輪機的排汽接觸其表面時，即冷卻成凝結水，數量巨大的循環水管因材質，裝配或腐蝕等原因，發生滲漏時、循環水即進入凝給水、造成凝給水的品質惡化、使凝汽器的真空度破壞、鍋爐受熱面結垢等嚴重后果。
傳統的監測是用凝結水泵出口導電度來判斷是否滲漏、雖然簡單、但對查找滲漏點造成因難。凝汽器檢漏裝置則將凝汽器分成幾個區域、用真空泵直接在各個區域內抽取樣水。靠電磁閥的循環切換、達到實時、精確的檢漏裝置效果。對大容量汽輪機上、下分隔的凝汽器而言、該裝置更是必不可少的設備。
裝置組成及功能

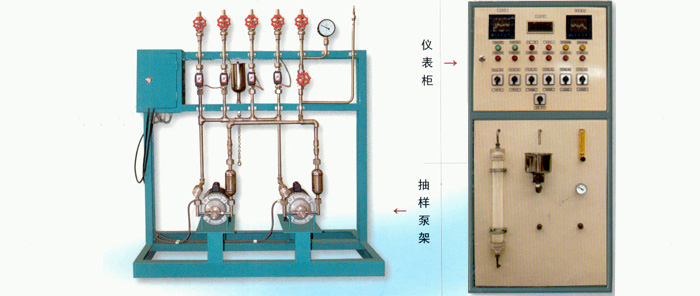

該裝置分為儀表和抽樣泵架兩部分
抽樣泵架主要由：真空泵、電磁閥、單向閥、真空表、管路等組成。其功能為：手動或自動切換電磁閥、用真空泵將凝汽器幾個區域的凝結水抽出、送至儀表柜檢測。
儀表柜主要由導電度表、離子交換柱、電器控制單元等組成，并有人工取樣槽。它的功能是將樣水經電導率表測量、分析、顯示并輸出4~20ma模擬量信號及超限（≥0.44μs/cm）開關量信號給工控機監控。面板設有手動轉換開關、可對某路樣水重點監控。根據用戶需要、柜內變亦可配置鈉離子表來更精確的檢漏。
