用途
加藥裝置主要用于電廠的給水、爐水、循環水、廢水等處理，也可用于石油、化工、環保、供水系統等行業。
結構特點：

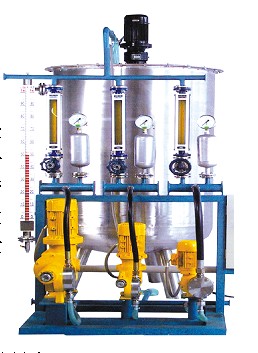

單元組合式加藥裝置，主要有溶液箱、計量泵、過濾器、安全閥、止回閥、脈沖阻尼器、水位表、控制柜等組成一體化安裝在一個底座上。用戶只需將組合式加藥裝置安放在加藥間，將加藥管接好接通電源即可啟動投入運行，這種工廠化的整套裝置，可大大減少設計和現場施工的工作量，對整機的質量、安全和現場投運提供了可靠的保證。
常用形式：
1、化學補水、凝結水加氨系統：加氨系統可實現全自動控制；氨液的配制除手工配制外還可進行自動控制，當溶液箱液位低于設定值時，自動開啟溶液箱進水閥至高液位時自動關閉，加氨量的控制除手工控制外也可進行自動控制，經PLC程控系統進行PID運算后由變頻器控制加氨計量泵的加氨量達到全自動加藥的目的。
2、各系列加藥裝置特點及用途：
爐水加磷酸鹽裝置
a、控制爐水磷酸根含量在：2.0-8.0ppm之間；
b、pH值在：9.0-10.0之間；
c、自動監測藥箱液位，低液位報警，低 低液位報警并停泵，自動定時攪拌；
d、自動配制磷酸鹽稀溶液；
e、自動向爐內加入磷酸鹽溶液；
磷酸鹽溶液的配制，將磷酸三鈉直接加入溶液箱加藥處，啟動攪伴機進行溶解，加磷酸鹽量的控制除手工控制外還可進行全自動控制，經PLC程控系統進行PID運算后由變頻器控制磷計量泵的量達到自動加藥的目的。
|
型號
|
JJY-LN-125
|
JJY-LN-200
|
JJY-LN-300
|
JJY-LN-600/1000
|
|||||||||||||
|
單元成
套組合
形式
|
A
|
一箱一泵
|
2000×2500×2400
|
一箱二泵
|
2500×2500×2400
|
一箱二泵
|
2500×2500×2400
|
一箱二泵
|
2500×2500×2400
|
||||||||
|
B
|
一箱二泵
|
2200×2200×2400
|
二箱二（三）泵
|
3500×2500×2400
|
二箱（二）三泵
|
3500×2500×2400
|
二箱（二）三泵
|
3500×2500×2400
|
|||||||||
|
C
|
一箱（二）三泵
|
3500×2500×2400
|
二箱四泵
|
3500×2500×2400
|
二箱四泵
|
3500×2500×2400
|
二箱四泵
|
3500×2500×2400
|
|||||||||
|
D
|
一箱三泵
|
3000×2500×2400
|
三箱二泵
|
4500×2500×2400
|
三箱三泵
|
4500×2500×2400
|
三箱三泵
|
4500×2500×2400
|
|||||||||
|
機組數量
|
可供2臺機組共用
|
||||||||||||||||
|
計量泵型號及技術參數
|
型號
|
流量(L/H)
|
壓力(Mpa)
|
型號
|
流量(L/H)
|
壓力(Mpa)
|
|||||||||||
|
0.37KW
|
0.55KW
|
0.37KW
|
0.55KW
|
||||||||||||||
|
J（M）-20/0.1-6.3
|
20
|
1.6
|
6.3
|
J（M）-32/5.0-25
|
20
|
1.6
|
6.3
|
||||||||||
|
ZJ-23/1.6
|
23
|
1.6
|
|
J（M）-40/4.0-20
|
23
|
1.6
|
|
||||||||||
|
J（M）-25/0.1-5.0
|
25
|
1.3
|
5
|
J（M）-50/3.2-16.0
|
25
|
1.3
|
5
|
||||||||||
|
J（M）-40/0.1-3.2
|
40
|
0.8
|
3.2
|
J（M）-63/2.5-12.0
|
40
|
0.8
|
3.2
|
||||||||||
|
J（M）-50/0.1-2.5
|
50
|
0.63
|
2.5
|
J（M）-100/0.1-8.0
|
50
|
0.63
|
2.5
|
||||||||||
|
J（M）-63/0.1-2.0
|
63
|
0.5
|
0.5
|
J（M）-125/0.1-6.3
|
63
|
0.5
|
0.5
|
||||||||||
|
J（M）-80/0.1-1.6
|
80
|
0.4
|
1.6
|
J（M）-80/0.1-1.6
|
80
|
0.4
|
1.6
|
||||||||||
|
溶液箱容積
|
0.5~1.5M3
|
||||||||||||||||
|
加藥方式
|
自動或手動
|
自動或手動
|
自動或手動
|
自動或手動
|
|||||||||||||
|
荷重
|
2t~3.5t
|
2t~5t
|
2t~5t
|
2t~5
|
|||||||||||||
|
電負荷
|
總的電負荷=1.5×(各計量泵總功率+攪拌電機總功率).攪拌電機功率一般為0.55KW或1.1KW
|
||||||||||||||||
