疊片式過濾器（盤式過濾器）
 |
人氣：2393 發布時間：2008-11-18 09:14 關鍵詞：其它 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
1.疊式過濾原理

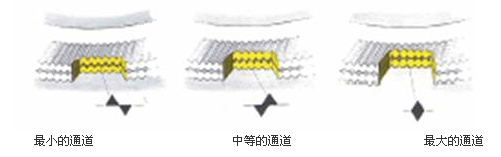

過濾疊片表面，刻有細微溝紋，相鄰疊片溝紋走向的角度不同，因而彼此形成許多溝紋交叉點，不同規格疊片其溝紋交叉點的個數也不相同，從18—32各不等，這取決于疊片的過濾精度。水從疊片的外緣流向內緣，這些交叉點構成大量的空腔和不規則的通路，從而導致紊流，顆粒間的碰裝凝聚，使其更容易在下一個交叉點被攔截，因此即使一些顆粒從最初的交叉點漏過，最終仍會被后面的交叉點攔截。
 |
2.過濾過程
(1)疊片被彈簧力和壓蓋內外壓差形成的壓緊力而緊緊地壓在一起，形成一個緊密的過濾元件，防止水中雜質穿透；
(2)原水進入過濾器并穿過過濾元件；
(3) 懸浮雜質被攔截在疊片外部和疊片之間。
3.反洗過程
控制器發出信號，關閉進水打開排污，此時：
1) 過濾單元過濾后的清水從相反的方向進入該反洗的過濾器的出水口；
2) 橡膠錐斗的裙翼被水的壓力打開，水流只能進入各反洗噴嘴管；
3) 壓力水從安裝在反洗噴嘴管上的噴嘴噴出；
4) 反洗噴嘴管中的壓力水同時也進入活塞蓋，推動壓蓋向上，松開被其壓緊疊片；
5) 沿切線方向噴射的水流驅動松開的疊片快速旋轉，分開，同時沖刷走攔截的雜質；
6) 反洗水?dāng)y帶沖刷下來的雜質從排污口排走。
4.設備基本運行參數
運行壓力：要求大于0.8BAR
反沖洗水壓力：越大越好，但不要超過8BAR，反沖洗水需至少經過同等精度的過濾。
 |
