QAF潛水式引氣組合氣浮
 |
人氣：4081 發布時間：2010-02-09 15:08 關鍵詞：曝氣攪拌 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
一 QAF潛水式引氣組合氣浮系統簡介
? QAF潛水式引氣組合氣浮系統是專門為了去除工業和城市污水中的油脂，膠狀物以及固體懸浮物而設計的系統。系統能從廢水中自動地分離出這些物質并使它們適合于分別處理。由于這些物質的存在會大大降低污水處理廠的效率，所以通過預處理系統預先除掉這些物質至關重要。換句話說，除掉這些物質就可大大降低污染負荷，從而使廢水達到排入市政管道或進入生化處理的要求。
? QAF潛水式引氣組合氣浮系統在化學絮凝劑的幫助下可以大大降低工業污水中BOD和COD的含量。從而減少排污費用。更進一步地說，QAF系統能幫助污水處理到排放標準內，并可大大降低操作費用。另一很重要的方面是，廢水處理中產生的副產品能被回收，再生利用和銷售。
? QAF潛水式引氣組合氣浮系統的基本原理是一種創新。它獨特的設計巧妙地解決過去固體氣浮上所遇到的技術和經濟上的難題。另外，當今所有的氣浮技術中，在達到合適的處理標準的情況下，無論是投資成本還是運行費用，QAF系統都是最經濟的 一種。
? QAF潛水式引氣組合氣浮系統是根據工業廢水的處理需要而特別設計的，它不僅效率高、設備簡單，而且操作和維修都非常容易。
? QAF潛水式引氣組合氣浮系統的標準處理量可達500立方米/小時。根據客戶的要求可設計更高流量的系統，及特殊要求的用戶專用系統。進入QAF的水量不需保持平衡，即使流量改變，系統表現一樣出色。正常的情況下，油脂的去除率超過95%，大部分的固體懸浮物也被去除。顯然，油脂和固體懸浮物被去除的同時，COD和BOD的負荷也大大降低。
? QAF潛水式引氣組合氣浮系統是通過獨特設計的布?xì)馊~輪，將“微空氣泡”直接注入污水中而不需要通過復雜的溶氣技術事先進行溶氣，然后布?xì)馊~輪把“微空氣泡”均勻地分布于水中，所以不可能發生阻塞現象。此外，QAF系統的污水循環的效率比DAF溶氣氣浮大得多。氣浮池底部不同部位的持續循環作用大大減少了固體沉淀的可能性。同時污泥循環可以有效提高絮凝體絮凝效果，使絮體變大，變得更于上浮。同時可以相應減少加藥量，減少運行費用，大大提高系統運行的污水處理效果。更重要的是污水和污泥循環水不需要通過任何強制的孔或噴嘴，這樣阻塞問題就可以從根本上得以避免。循環是通過開放的管口進行，不需要任何泵等設備。這種現象來源于散氣葉輪高速旋轉產生的負壓作用而產生實現。

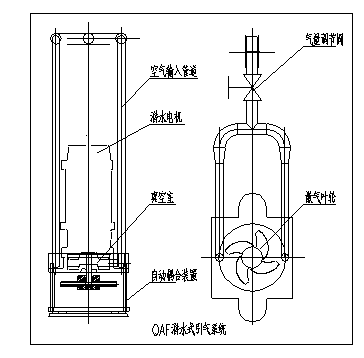

? QAF潛水式引氣系統由高效潛水電機，真空室，散氣葉輪高效綜合組成，結構極其簡單，緊湊。傳動過程由電機直達葉輪，和國內外的CAF氣浮相比，省略了在電機和葉輪之間長達一點七米的不銹鋼空心長軸，省略了兩套軸承系統。徹底解決了因軸承系統的存在，而產生的軸承壽命短，平時需加注油脂維護，長達一點七米的不銹鋼空心長軸的加工精度而造成的軸承振動，系統振動難題。QAF系統是目前國內上創新的污水處理技術。簡單，緊湊，免維護，高效是其最重要的特點。
 |
QAF潛水式引氣組合氣浮系統針對不同的廢水，通過使用合適的化學藥劑，絮凝劑和混凝劑，油水中的BOD的去除率可以達到較高的水平。加入絮凝劑，膠狀物會吸附到脂肪，油脂和懸浮物上一起浮起。

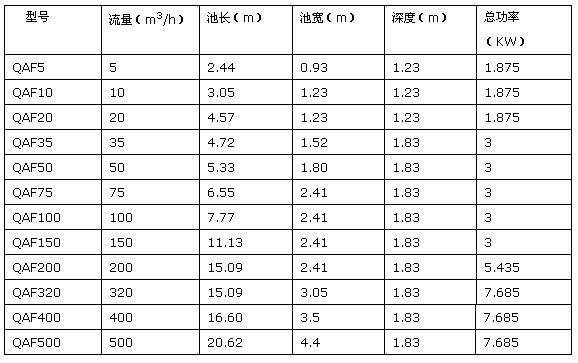

? QAF潛水式引氣組合氣浮系統規格參數
 |

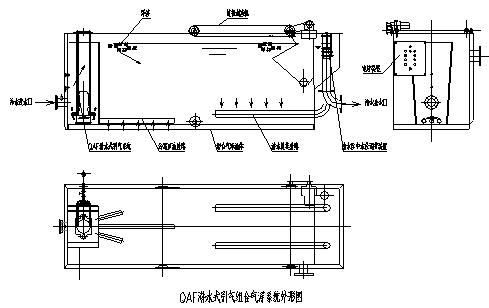

QAF潛水式引氣組合氣浮系統主要結構組成
QAF潛水式引氣組合氣浮系統主要由以下幾部分組成：污水進水口 ，QAF潛水式引氣系統 ，污泥回流管路 ，組合氣浮池體 ，清水收集管路 ，鏈板刮渣機 ，清水區中水位調節裝置 ，電控裝置。（下圖中的箭頭表示各種水流方向，小圓圈表示微氣泡，在水面上表示浮渣。）
 |
二 QAF潛水式引氣組合氣浮系統的性能特點
? 無噪音
? 每套溶氣系統功率僅3KQ
? 不需要循環泵
? 功率傳遞效率較國內外的類似系統高20-40%
? 不需要空壓機
? 結構簡單，無維修的部件
? 不需要壓力容器
? 設備整體性好，安裝方便
? 不會堵塞
? 節省運行費用和占地面積
? 簡單，緊湊，免維護
? 污泥處理高效率
? 操作簡單
? 臭氣減輕
? 節省投資
? 運行費用低廉
? 經濟實惠
? 污水處理的適應性強
A 簡單，緊湊，免維護
QAF潛水式引氣組合氣浮系統由高效潛水電機，真空室，散氣葉輪高效綜合組成，結構極其簡單，緊湊。傳動過程由電機直達葉輪，和國內外的CAF氣浮相比，省略了在電機和葉輪之間長達一點七米的不銹鋼空心長軸，省略了兩套軸承系統。徹底解決了因軸承系統的存在，而產生的軸承壽命短，平時需加注油脂維護，長達一點七米的不銹鋼空心長軸的加工精度而造成的軸承振動，系統振動難題，功率傳遞效率較國內外的類似系統高20-40%。
B 污泥處理高效率
氣浮池底部不同部位的持續循環作用大大減少了固體沉淀的可能性。同時污泥循環可以有效提高絮凝體絮凝效果，使絮體變大，變得更于上浮。同時可以相應減少加藥量，減少運行費用，大大提高系統運行的污水處理效果。和傳統的油脂分離器相反，QAF潛水式引氣組合氣浮系統可將氣浮池底的沉淀污泥自動和連續從廢水中排除。污泥的排除和儲存是以濃縮的方式進行，因此大大降低污泥后續處理的費用。
C 操作簡單
QAF潛水式引氣組合氣浮系統非常容易操作，根本就復雜的機器設備，也不需要人工的參與。整個系統僅由兩個機械部分組成，（潛水式引氣系統，池體裝置），不像DAF溶氣氣浮系統包括壓力容器，空壓機和高壓循環水泵等許多必須的設備。
D 臭氣減輕
QAF潛水式引氣組合氣浮系統對廢水的處理是個好氧過程。由油脂分離器（重力沉降池和油水隔離槽）產生的臭氣問題得到了很好的解決。另一方面，由于污泥在“新鮮”的狀態下去除，所以增加了固體再利用的可能性，減少了處理上的麻煩。
E 節省投資
QAF潛水式引氣組合氣浮系統能夠去除污水中的油脂，固體懸浮物，BOD和COD，在生化二級污水處理廠前設置此系統，可大大減少處理廠的規模，從而大大減少總體投資費用。QAF系統不需要壓力容器，空壓機和循環泵等設備，從而大大減少污水預處理的費用。
F 運行費用低廉
QAF潛水式引氣組合氣浮系統，單個氣浮系統只需要3KQ的運行功率，這是其他氣浮系統所無法比較的。而且維修和人工操作極小。
G 經濟實惠
QAF潛水式引氣組合氣浮系統設計簡單，配套性好，為系統配套的土建也特別少，從投資的觀點來看十分具有吸引力。由于系統的簡單和完整性，它可安裝在地面，地下或高處，而且耗時短。
H 污水處理的適應性強
QAF潛水式引氣組合氣浮系統可以根據不同的污水處理工藝，不同的污水性質，通過方便地調整變頻裝置以調整葉輪的轉速，和調整進氣球閥，可以提供數量不同的“微空氣泡”，并且可以隨意調整“微空氣泡”的大小。

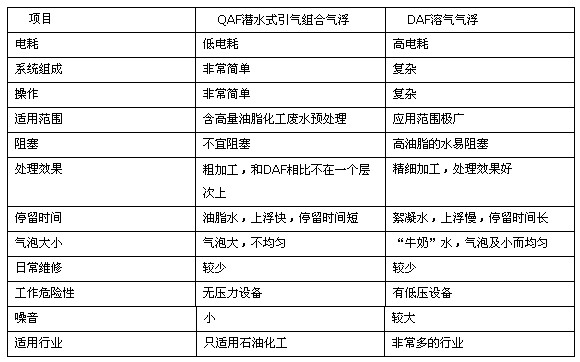

G QAF潛水式引氣組合氣浮系統和DAF溶氣氣浮性能比較
 |

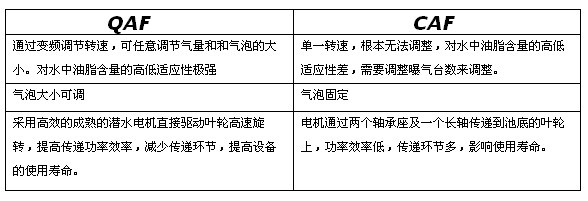

I QAF潛水式引氣組合氣浮系統和CAF渦凹?xì)飧⌒阅鼙容^
 |
三 QAF潛水式引氣組合氣浮系統的行業應用
石化加工業
傳統上，在石化行業中兩種油脂分離器（重力沉降池和油水隔離槽）以及溶氣氣。―AF）系統都是用來去除油脂和固體污染物的，然而他們?cè)诓僮髦卸即嬖趪?yán)重的問題。
重力沉降池和油水隔離槽通常要求污泥清理公司頻繁地進行清理。這樣會使處理費用非常昂貴。特別需要注意的是污泥的含水率很高，體積很大，如果不處理，池內的污泥越沉越多，不僅會影響處理效果，實際上，污水離開沉降池最終會變得更糟糕。
溶氣氣。―AF）系統比上述兩種油脂分離器有了長足的進步。但是，整個系統過于復雜，昂貴，操作也十分煩瑣。它依賴于高壓設備把空氣溶于循環水，并把溶氣水注入污水中。盡管DAF有著循環系統，但在防止污泥滯流于油脂分離器底部的技術方面還相當不夠。有些被濾出的固體物質最終會隨著循環水回流，當這些水通過特制的噴嘴時時，油脂會阻塞噴嘴。此外，DAF系統也過于復雜，它包含了壓力容器，空壓機和高壓循環水泵等設備。不僅電力消耗大，而且復雜的系統需要人工持續的關心。
在解決油脂分離方面，QAF潛水式引氣組合氣浮系統是一項非常優秀的污水處理技術。其簡單和沒有麻煩是DAF系統無法比擬的。該系統在石化行業的成功應用，證明其為污水中油脂分離最有效的技術。
肉類加工業
QAF潛水式引氣組合氣浮系統最適合于肉類污水的預處理。比如在肉類加工業中，在傳統的生化處理前去除脂肪和固體懸浮物是至關重要的。大量的脂肪和固體懸浮物若不經預處理就進入后續工序中，會使整個系統無法正常運轉。大量脂肪的存在對于DAF溶氣系統是致命的。另外，在常規的處理工藝中，無論在脂肪分離裝置前還是后安裝細柵。前著是細柵被油脂塞住，后者是脂肪分離裝置被固體懸浮污泥塞住。QAF潛水式引氣組合氣浮系統具有將油脂和污泥同時去除的能力，在大多數情況下就不需要細柵和油脂收集器。
乳品加工業
QAF潛水式引氣組合氣浮系統最適合于未經處理的乳品污水的預處理。其極為有效的處理效果，大大提高了后續工藝的處理效果。為乳品廢水的處理提供了一種高效，經濟的水處理技術。
皮革行業
QAF潛水式引氣組合氣浮系統具有很高的氧傳送率。當用于皮革行業的污水處理時，系統在去除固體懸浮物的同時，好能促進硫化物的氧化。
四 QAF潛水式引氣組合氣浮系統的工作原理

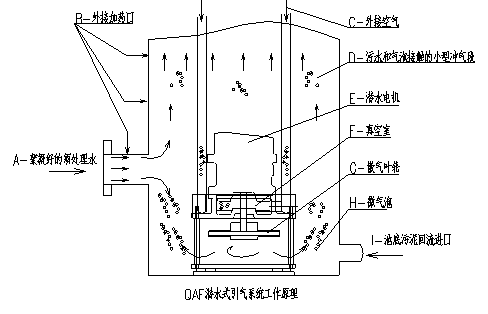

見QAF潛水式引氣系統工作原理簡圖，經處理絮凝好的污水（見序號A），或也可是未經處理的污水首先進入潛水式引氣系統的小型充氣段（見序號D）。污水在上升的過程中通過充氣段時，和散氣葉輪（見序號H）產生的微氣泡混合。散氣葉輪（見序號H）的高速旋轉在其周圍產生負壓區，形成真空室（見序號F）將水面上的空氣（見序號C）通過輸氣管道轉移到水下，去填補真空，微氣泡隨之產生，并螺旋型地上升到水面，空氣中的氧氣也隨著進入水中。
 |
由于氣水混合物和液體之間密度的不平衡，產生了一個垂直向上的浮力，將固體懸浮物帶到水面。上浮過程中，微氣泡會附著到懸浮物上，到達水面后固體懸浮物便依靠這些氣泡支撐和維持在水面，并通過呈輻射狀的氣流推力來把浮渣向后推移。
開放的回流管道（I-池底污泥回流進口）從曝氣段沿著氣浮池的底部伸展。在產生微氣泡的同時，散氣葉輪會在有回流管的池底形成一個負壓區，這種負壓作用會使廢水從池子的底部回流至曝氣區，然后又返回氣浮段。這個過程確保了在沒有進流量的情況下，氣浮仍不段進行。氣浮池底部不同部位的持續循環作用大大減少了固體沉淀的可能性。同時污泥循環可以有效提高絮凝體絮凝效果，使絮體變大，變得更于上浮。同時可以相應減少加藥量，減少運行費用，大大提高系統運行的污水處理效果。和傳統的油脂分離器相反，QAF潛水式引氣組合氣浮系統可將氣浮池底的沉淀污泥自動和連續從廢水中排除。污泥的排除和儲存是以濃縮的方式進行，因此大大降低污泥后續處理的費用。
 |

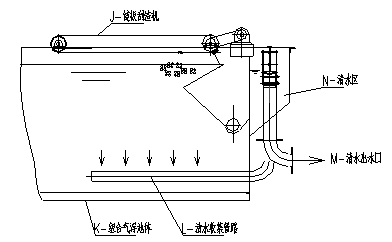

凈化后的污水在排放前會先經池體前端水下的清水收集管(L-清水收集管路)收集，清水的出口進入清水區(N-清水區)。出水管上的水位調節裝置(O-調節裝置)用來控制氣浮池的水位，以確保池中的液體不會流入污泥排放管道中。
浮在水面上的固體懸浮物間斷依靠(J-鏈板刮渣機的連續刮動，將懸浮物從氣浮池的進口端推到出口端，落入浮渣槽中，以達到清除之目的。刮渣機的刮板被鏈條的兩端固定，刮沫機是由一個0.37KW的電機帶動齒輪的傳動裝置來驅動，齒輪裝在池的出水端。刮沫機沿著池的整個寬度移動，將浮者的懸浮物刮到傾斜的金屬板上，再將其污泥排放管道。污泥排放管道中有水平的螺旋推進器，將所收集的污泥污泥收集器中。（該水平的螺旋推進器主要針對流動性差的浮渣而選用，大多數情況下并不需要。）
五 QAF潛水式引氣組合氣浮在水處理系統中的系統組成

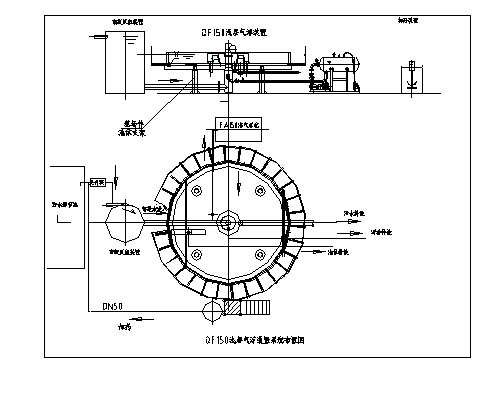

QAF潛水式引氣組合氣浮在水處理的應用中其標準的系統配置圖如下：
加藥裝置 ，QAF潛水式引氣組合氣浮 ，旋流反應裝置 ，提升水泵 ，管道混合器，PAM加藥管道 ，PAC（或硫酸鋁）加藥管道 。
污水的運行過程如下，首先由提升泵把污水從調節池中抽取上來，在水泵的吸水口處加入PAC（或硫酸鋁）藥品（藥品按百分之十配制，由加藥裝置中的螺桿泵輸出到注入點），藥品和污水在葉輪的高速旋轉下完成混合，經管道送入旋流反應裝置中，水流在反應裝置中的快速旋轉，完成了絮體的長大過程，在反應裝置的出水口處，加入PAM藥品，經管道混合器的快速混合，完成了絮凝水和藥品的混合，混合后的絮凝水進入QAF潛水式引氣組合氣浮完成固液分離，清水排入后續處理工藝，污泥排入污泥處理系統，污水在以QAF潛水式引氣組合氣浮為核心的水處理工藝中完成了一個循環。
QAF潛水式引氣組合氣浮在水處理系統中的系統組成圖
 |
QAF潛水式引氣組合氣浮技術研究的對象是液、固、氣三相體系，比沉淀更復雜，有些理論上的新概念與假設，尚須進一步通過實驗逐個地得到驗證與確認。因此氣浮凈水技術遠非已臻完善，眾多的問題等待著我們?nèi)パ芯客黄啤?/p>
