JDL型長袋脈沖除塵器
 |
人氣：2384 發布時間：2008-07-16 15:28 關鍵詞：其它 產品型號： 應用領域：大氣控制 產品價格：面議 想了解更多產品詳情，請 |
技術提供: 浙江潔華環？萍脊煞萦邢薰
適用范圍
適用于電力、建材、鋼鐵、有色及化工等行業的電除塵器改為袋式除塵器，也適用于新建項日中的含塵煙氣的凈化、回收。
主要技術內容
一、基本原理
JDL型脈沖袋式除塵器進u煙箱設在中箱體(濾袋室)前端，端部進風，鍋爐含塵煙氣經進日煙箱內的氣流分布板和導流板，使風量合理分配和均勻流向中箱體內的各個分室。隨著氣流截面的擴大，氣流速度降低，煙氣中一部分粗顆粒密度大的粉塵在重力作用下自然沉降于灰斗;細顆粒、密度小的粉塵通過外濾方式穿過中箱體內懸掛在花板上的濾袋進行過濾。依賴附著在濾袋表面的粉塵層的過濾特性來截留煙氣中細顆粒的粉塵，粉塵被阻留在濾袋外表面，凈化后的煙氣沿袋內向上通過凈氣室匯集后從出口煙箱流向引風機，經煙囪排入大氣，除塵器始終處于負壓下工作。
為了避免鍋爐點火燃油損壞濾袋而設置旁路煙道，鍋爐噴油點爐時，打開旁通煙道閥門使燃油煙氣通過進入風機前主煙道，關閉各除塵器單元前后的閥門;鍋爐引風機由主煙道抽氣并排入排煙道，由煙囪高空排放。
隨著阻留在濾袋外表面的粉塵層不斷增加，過濾阻力也逐漸增加，除塵器進出日壓差達到設定值，開始對濾袋進行脈沖噴吹清灰。凈化后的壓縮空氣通過氣包上的脈沖閥，噴吹管向?yàn)V袋內噴吹，以清除濾袋外表面的粉塵。整個清灰控制采用差壓儀和PLC可編程控制器控制。
二、技術關鍵
1.充分利用原電除塵器的電場空間，改造成為新的高效長袋脈沖除塵器，原有端進口及過濾箱體、灰斗、框架均被利用，可縮短加工、安裝周期。
2.按照相似原理制作了縮小比例的模型樣機，進行氣流均布及各室氣流分布試驗，得出了在各室風量分布不均率小于5%的條件下長袋脈沖除塵器內部分室結構、花板及氣流分布板等部件優化布置及相關數據。
3.設置了一種新的端進端出的進出日布置，氣流流程短、順暢、平緩、分布較為均勻、局部阻力小。進日喇叭管內設氣流分配板及導流板，利于熾熱大顆粒粉塵的沉降，避免含塵氣流對濾袋的沖刷，模型試驗樣機袋迎塵面風速降到1.15-1.48 m/s
4.采用打一大凈氣室，取消了大量的檢修門，同時采用密閉門和氣密焊，煤油滲漏檢驗等措施。大大地降低了除塵器的漏風量，減少了因漏風而進入除塵器的含氧量。
5.采用經特制處理的耐高溫、耐腐蝕和防氧化處理的PPS濾料，過濾效率高，壽命長，可保證4年。
6.采用先進的低壓在線脈沖噴吹技術，清灰效果好，濾袋工作效率高，可分別離線檢修。
7.采用了耐高溫的防腐涂料和較好的保溫措施，使除塵器的壽命大大延長，主體設備的壽命大于15年。
8.電控采用了先進的PLC程序控制和計算機上位監控，可實現對煙氣工況，如溫度、壓力、壓差、粉塵濃度等在線監測和超限報警，并對脈沖清灰進行三種模式的自動轉換，實現智能化自動控制。
典型規模
JDL 7000型長袋脈沖除塵器，處理能力400 000 m3/h
主要技術指標及條件

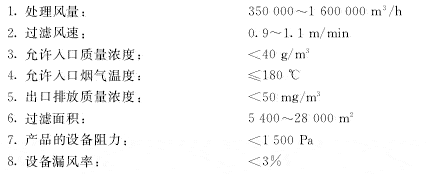

一、技術指標
 |
二、條件要求
1.除塵器壓縮空氣壓力0. 2-0.5 MPa
2.除塵器允許入口溫度一般要求低于180℃。
主要設備及運行管理
一、主要設備
JDL 7000型長袋脈沖除塵器及控制系統一套。
二、運行管理
采用了先進的PLC程序控制器與上位HMI觸摸屏自動控制，實現了定阻、定時清灰、卸灰、輸灰系統的自動控制，運行管理方便。
