LPC法煙氣脫硫脫硝一體化技術
來源：江蘇新世紀江南環保有限公司 閱讀：2935 更新時間：2010-01-05 13:591 概述
燃煤煙氣中SO2、NOX是大氣的主要污染源。近年來，我國煙氣脫硫行業靠引進吸收國外技術已發展到較大的規模，但是以此形成的以鈣法為絕對主導的脫硫行業逐漸顯現出脫硫石膏處置困難、設備結垢嚴重、消耗大量石灰石資源同時存在廢水廢渣等二次污染等問題[1]，由于氨法脫硫電耗少、運行穩定、副產物可以變廢為寶，因此逐漸受到了人們的廣泛研究和關注[2]，并且在國內也得到了很好的應用[3]。隨著環境保護工作的深入，煙氣脫硝已進入大氣治理的重要日程，而目前工程應用中主流的脫硝技術仍然是國外引進的SCR技術，不僅投資高而且運行過程中由于要消耗催化劑和吸收劑，運行費用較高。所以，研究開發適合我國國情的無二次污染、資源消耗少、運行費用低的煙氣脫硫脫硝技術對解決我國的SO2、NOX污染問題具有十分重要的意義，特別是開發具有自主知識產權的煙氣脫硫脫硝一體化技術更具有深遠的意義。
目前同時脫硫脫硝技術大多處在研究階段，尚未得到大規模工業應用。同時脫硫脫硝技術又可分為兩大類：爐內燃燒過程的同時脫除技術和燃燒后煙氣中的同時脫除技術，由于燃燒過程中的同時脫硫脫硝技術存在影響煤炭的燃燒程度，降低鍋爐的熱效率和脫硫脫銷效率受限制等問題，燃燒后煙氣同時脫硫脫硝成為了目前研究的熱點[4,5]，也是今后可能進行大規模工業化應用的重點，典型的工藝有濕法和干法。
干式同時脫硫脫硝工藝包括電子束照射法、堿性噴霧干燥法、固相吸附和再生法以及吸收劑噴射等方法。以電子束照射（ER）法、活性炭吸附脫硫脫氮法工藝等為代表的干法工藝雖然有較好的脫硫、脫硝效率，但是裝置能耗、大型化及后續收集副產物等問題是困擾其發展的關鍵，難以在大型裝置上應用。
濕式同時脫硫脫硝的方法目前大多處于研究階段，包括堿液吸收法、氧化/吸收法、鐵鈷的螯合物絡合吸收等方法。堿液的重復利用、有機溶劑的揮發和高成本、催化劑的穩定和再生還原、副產物的有效處置等是濕法的研究重點和難點。
本文介紹的LPC（liquid-phase catalysis flue gas denitrification technology）法煙氣脫硫脫硝一體化技術是江蘇新世紀江南環保有限公司結合氨法煙氣脫硫技術自主開發，該技術是利用液相催化氧化作用，利用煙氣中的O2將部分NO氧化成NO2，并利用吸收液同時吸收煙氣中的NOx和SO2。
2 脫硫脫硝的研究
2.1 脫硫脫硝的機理
 |
反應式（3-3）和（3-4）由于NO難溶于液相而難以實現，因此本技術的關鍵是NO到NO2的催化氧化，反應要消耗液氨，產物為氮?dú)夂透碑a(chǎn)物硫酸銨、硝酸銨。此技術的核心是液相NO催化氧化催化劑的開發，通過與氨法煙氣脫硫技術相結合，僅在脫硫吸收塔上設置一段脫硝段便可達到50％以上的脫硝效率（大于SNCR的脫硝率），使氨法脫硫與脫硝技術一體化，投資及運行成本大幅度降低。此技術符合國家脫硝技術導則方向，即在低NOx燃燒器的基礎上，適當配合其它脫硝技術達到減排NOx的目標。
2.2 LPC法煙氣脫硫脫硝一體化技術研究現狀
NO催化氧化催化劑是本技術的關鍵，江蘇新世紀江南環保有限公司利用無機惰性載體經過表面鈍化處理后負載幾種過渡金屬氧化物制備了一系列催化劑，通過優化篩選，目前在工程應用條件下可以達到NO的近20%氧化率，結合氨法脫硫脫硝使總脫硝率達50％以上，通過中試裝置試驗分析，實現煙氣脫硫脫硝一體化的目的。
 |

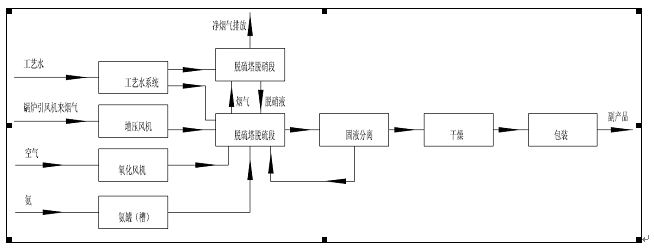

圖1 LPC法煙氣脫硫脫硝一體化工藝流程
工程應用中擬采用的工藝流程如圖1所示：引風機來的煙氣進入多功能塔后，首先用氨吸收液循環吸收廢氣中的SO2產生亞硫酸（氫）銨，脫硫后的煙氣進入脫硝段，在LPC催化劑表面催化氧化并與吸收液接觸過程中NOx被脫除吸收，脫硫脫硝后的凈煙氣經除霧后水霧量小于75mg/Nm3排放。吸收劑氨與吸收循環液混合后進入吸收塔，吸收廢氣中的SO2形成亞硫酸銨溶液，亞硫酸銨溶液在吸收塔底部被鼓入的空氣氧化成硫酸銨溶液，脫硝吸收液與硫酸銨混合后送后處理制成化肥產品。
2.3 LPC法煙氣脫硫脫硝一體化技術特點
LPC法煙氣脫硫脫硝一體化技術實現了煙氣中NOx和SO2的同時脫除，減少了投資成本和裝置規模，降低了運行費用，如果能夠?qū)崿F(xiàn)工程化應用，將是對煙氣脫硫脫硝技術的一次重大突破，此技術將主要具有以下特點：
1）投資省
LPC法煙氣脫硫脫硝技術是結合氨法煙氣脫硫裝置進行煙氣脫硝的，只在原氨法脫硫的吸收塔內設置一段脫硝段，無須另外建設復雜的專門脫硝的裝置。
2）運行費用低
LPC法煙氣脫硫脫硝技術是將脫硝與氨法脫硫結合，利用脫硫吸收液作為脫硝吸收劑，大幅度減少了目前脫硝工程還原劑和相關設備等運行費用。初步測算耗氨量約0.34kg/kgNOx，以及催化劑損耗和少量電耗，脫硝成本小于5元/kgNOx，較SCR減少近40％。
3）無二次污染
本技術在脫硫后進行脫硝過程中不另加氨，沒有SCR和SNCR的氨逃逸問題，且脫硝段的設置對原氨法脫硫中的氨逃逸控制更加有利。
4）回收部分氮資源
LPC法煙氣脫硫脫硝一體化技術可以將部分NOX轉化成硝酸銨，硫酸銨與硝酸銨一并制成化肥，從而回收了氮資源，增加了副產品中氮含量。
5）操作簡單可靠、脫硝效率穩定
LPC法煙氣脫硫脫硝一體化技術主要是液相催化作用，僅是在脫硫吸收塔上設置了脫硝段，整個脫硝吸收液為澄清溶液，無結垢堵塞問題且分布均勻，操作控制簡單容易，脫硝效率穩定。
3 工程應用試驗
中國石化集團湖北化肥廠動力站二期擴建工程是在原有2臺240t/h高溫高壓煤粉鍋爐和1臺25MW雙抽冷凝式汽輪機組的基礎上擴建1臺220t/h高壓煤粉鍋爐和1臺25MW雙抽冷凝式汽輪機組，配套氨法脫流裝置，包括對原有2臺240t/h煤粉鍋爐的煙氣進行脫硫。采用江蘇新世紀江南環保有限公司氨法脫硫工藝，在設計工況下全煙量、全時段的保證脫硫效率不低于95%，脫硫后煙氣中SO2不高于200mg/Nm3。

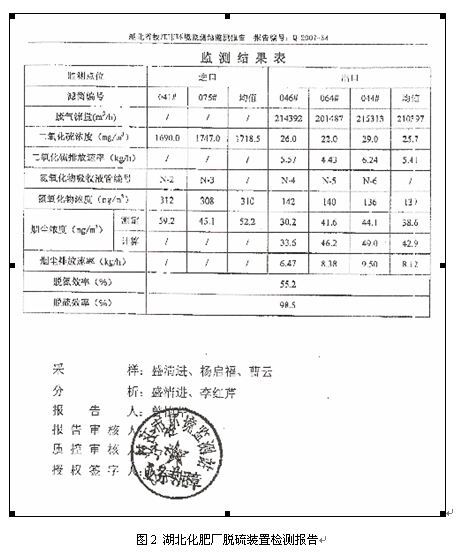

江蘇新世紀江南環保有限公司在脫硫?qū)嵤⿻r(shí)，在3＃鍋爐的脫硫塔內布置了兩段吸收層，上段作脫硝層試驗，在不降低脫硫效率的前提下，調整吸收成分、吸收循環量、吸收層的布置等，實現了脫硝率達55.2％，取得了預期的效果，環境監測數據見圖2。
 |
4 結論
LPC法煙氣脫硫脫硝一體化技術，通過催化氧化作用將煙氣中的NO部分氧化為NO2，再結合氨法脫硫技術，實現煙氣的同時脫硫脫硝，經過初步的中試試驗，達到了預期的效果。
LPC法煙氣脫硫脫硝技術是一項具有深遠意義的綠色環保技術，隨著該技術的成熟和推廣應用將對我國的大氣治理發揮顯著的作用，值得關注和支持。
參考文獻：
[1] 徐長香，傅國光．氨-硫銨法在鍋爐煙氣脫硫中的應用[J]．化肥設計,2004，42（6）：40-41，51.
[2] 徐長香，傅國光．氨法煙氣脫硫技術綜述[J]．電力環境保護， 2005，21（2）：17-20.
[3] 劉德友，褚才全，徐長香．煙氣氨法脫硫技術在石化熱電廠的應用[J]．中國環保產業，2008，11：28-31.
[4] 趙毅，趙音，劉鳳，張玉海．液相同時脫硫脫硝技術[J]．中國電力，2007,40(12):99-102.
[5] 王潔，孫石，和曉榮，黃賢峰，周小蘭．液相催化氧化凈化煙氣中SO2和NOX的研究[J]．云南大學學報(自然科學版), 2006, 28(6): 526-529.
