福建龍凈循環流化床煙氣脫硫技術
來源：福建龍凈環保股份有限公司 閱讀：3248 更新時間：2009-07-28 14:27福建龍凈循環流化床煙氣脫硫技術（CFB-FGD）介紹
從鍋爐空氣預熱器出來的溫度為120～180℃左右的煙氣，從底部通過文丘里管進入循環流化床吸收塔內。在文丘里管出口擴管段設一套噴水裝置，創造了良好的脫硫反應溫度。循環流化床煙氣脫硫技術的主要化學反應原理如下：
在自然界垂直的氣固兩相流體系中，在循環流化床狀態(氣速4~6m/s)下可獲得相當于單顆；渌俣葦十至上百倍的氣固滑落速度。由于SO2與氫氧化鈣的顆粒在循環流化床中的反應過程，是一個外擴散控制的化學反應過程，通過氣固間大的滑落速度，強化了氣固間的傳質、傳熱速率和氣固混合，從而滿足了二氧化硫與氫氧化鈣高效反應的條件要求。
吸收塔的流化床中巨大表面積的、激烈湍動的顆粒，為注水的快速汽化和快速可控的降溫提供了根本保證，從而創造了良好的化學反應溫度條件( 露點以上20~30°C)，使二氧化硫與氫氧化鈣的反應轉化為瞬間完成離子型反應。
通過顆粒的激烈湍動導致顆粒之間不斷的碰撞，使脫硫劑氫氧化鈣顆粒的表面得到不斷的更新，以及脫硫灰的不斷再循環使用，從而大大提高了氫氧化鈣的利用率。
在循環流化床內，SO2與Ca（OH）2的反應生成副產物CaSO3·1/2H2O，同時還與SO3、HF和HCl反應生成相應的副產物CaSO4·1/2H2O、CaF2、CaCl2等。主要化學反應方程式如下：
Ca(OH)2+ SO2=CaSO3·1/2 H2O +1/2 H2O
Ca(OH)2+ SO3=CaSO4·1/2 H2O +1/2 H2O
CaSO3·1/2 H2O+ 1/2O2=CaSO4·1/2 H2O
Ca(OH)2+ CO2=CaCO3 + H2O
Ca(OH)2+ 2HCl=CaCl2·2H2O
2Ca(OH)2+ 2HCl=CaCl2·Ca(OH)2·2H2O
Ca(OH)2+ 2HF=CaF2 + 2H2O
技術特點：
1、脫硫效率高，達95％以上；
2、工藝簡單，操作方便，系統可靠性高；
3、煙氣無需再加熱；
4、能同時脫除SO3，煙囪無需防腐；
5、脫硫副產物為干態，無廢水產生；
6、占地面積小、投資省、維護費用低。
工藝流程：

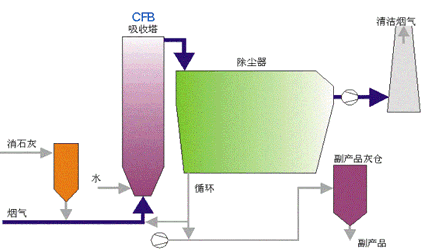

一個典型的CFB-FGD系統由預電除塵器、吸收劑制備、吸收塔、脫硫灰再循環、注水系統、脫硫除塵器以及儀表控制系統等組成，其工藝流程見下圖：
