DM-M鋼板模塊式污水處理設備
 |
人氣：1921 發布時間：2011-09-03 14:42 關鍵詞：污水處理設備 產品型號：DM-M-5 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
設備特點：
1. 可埋入地表以下
2. 無污泥產生
3. 對周圍無影響
4. 全自動控制，不需人員管理
5. 操作簡單、維修方便
6. 工藝新、效果好
7. 使用壽命長
型號表示方法：
設備適用范圍：
適用于住宅區、賓館、療養院、學校、礦山、工廠等生活有機污水處理及與之類似的工業有機污水處理
設備工藝流程圖
1：調節池 (不在設備內)；2：潛污泵(一用一備)；3：初沉池；4：三級接觸氧化池；5：二沉池(二只并聯使用)；6：消毒池；7：消毒裝置；8：污泥池；9：風機房；10風機(二臺交替使用)。
說明：DM-M (0.5~5)設備不設初沉池,污水直接進入接觸氧化池. 接觸氧化池為二級,二沉池的污泥自流至污泥池,污泥池采用厭氧消化.
設備工藝說明
DM-M 設備的設計主要是對生活污水和與之類似的工業有機污水處理，其主要處理手段是采用目前較為成熟的生化處理技術接觸氧化法，水質參數按一般生活污水水質設計計算，進水BOD5 按200mg/l 計，出水BOD5按20 mg/l 計。共有六部份組成：(1)初沉池 (2)接觸氧化池(3)二沉池 (4)消毒池、消毒裝置(5)污
泥池 (6)風機房、風機。
現分別論述如下：
(1)初沉池：設備初沉池為豎流式沉淀池，污水在沉淀池的上升流速為0.6-0.7毫米/秒，沉淀下來的污泥用空氣提至污泥池。(注：DM-M O.5-5m3/h 不設初沉池)
(2)接觸氧化池：初沉后水自流至接觸池進行生化處理，接觸池分為三級，總停留時間為 1 小時以上。加強型設備接觸氧化時間可達6 小時，填料為新穎梯形填料。易結膜、不堵塞。填料比表面積為160m2/m3，接觸池氣水比在12:1左右。(注DM-M 0.5-5T/h，接觸池為二級)
(3)二沉池：生化后污水流到二沉池，二沉池為二只豎流式沉淀池，它們并聯運行。上升流速為O.3-0.4毫米/秒。排泥采用空氣提升至污泥池。(注DM-M0.5-5mT/h，污泥自流到污泥池中)
(4)消毒池及消毒裝置：消毒池按規范：“TJI4—74”標準為30 分鐘，若是醫院污水，消毒池可增加停留時間至1-1.5 小時，采用 體氯片接觸溶解的消毒方式，消毒裝置能根據出水量的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的。其它消毒裝置可另行配制。(注:如用于工業污水消毒池與消毒裝置可以不要)
(5)污泥池：初沉池、二沉池的所有污泥均用空氣提至DM-M 的污泥池內進行好氧消化。污泥池的清液回流至接觸氧化池內進行再處理。消化后剩余污泥很少，一般1-2 年清理一次。清理方法可采用吸糞車從污泥池的檢查孔伸入污泥底部，進行抽吸外運即可。(DM-M 0.5-5T/h，污泥采用厭氧消化)
(6)風機房、風機：設備DM-M 的風機房設在消毒池的上方，進口采用雙層隔音，進風口有消聲器、風機過濾器，因此運行時無噪音。風機采用二臺L 型羅茨鼓風機，能自動交替運行。單臺風機運行壽命30000小時左右。

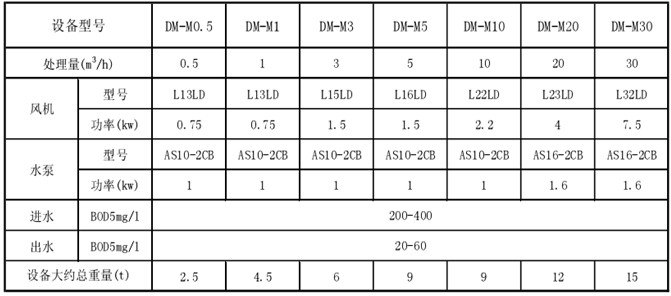

設備技術參數
說明：當進水BOD ≤200mg/l*小時，則出水BOD5≤30mg/l*小時。

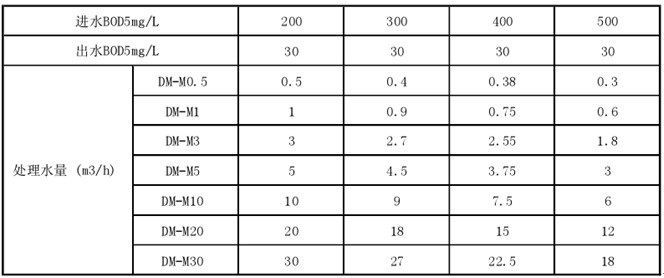

設備處理量與進出水BOD5 關系表:
設備結構與特點
DM-M 設備因為埋地設置，維護與保養較為困難，因此在設計中該設備就考慮了它的免維護性，整個設備結構合理可靠，同時也考慮到即使發生一些故障，也可通過設備的各檢查孔進入設備內。
設備所有設施均設置在若干個箱體內，箱體采用優質碳鋼制作，鋼板厚度不小于 6mm，各箱體采用用鋼管聯接，設備內外均采用化工部推廣產品氯磺化聚乙烯防腐涂料，設備一般涂刷該涂料8 道：2 道底漆6 道面漆。防腐壽命一般可達10年以上。
整套設備設計壽命為12年。
設備配套水泵
DM-M 所配套的水泵是用于把污水從調節池內提升至設備內，水泵采用引進德國技術,由本公司生產的AS或WQ 型抗堵塞撕裂型潛污泵。該水泵排污能力強，無堵塞，能有效地通過直徑φ30-φ80毫米的 體顆粒，該水泵的撕裂機構能夠把長纖狀物質撕裂。無需在水泵上加濾網，水泵可安全運行8000 小時以上。(詳見本公司潛水排污泵參數)
水泵配有電器保護開關、浮球開關、自動耦合裝置，設備配套水泵采用兩臺，其中一臺備用。
設備安裝、調試、維護
1、安裝：本設備有兩種安裝形式，一是安裝在地坪以上，二是安裝在地坪以下。根據安裝圖與基礎圖，設備混凝土底板大小規格與平面安裝圖相同(基礎)。要求基礎平均承壓5t/m2 以上，基礎必須水平，如設備安裝在地坪下，基礎地坪相對標高與設備設備高度相同，四周挖掘度必須離基礎邊線500mm 以上，以便安裝管道。
根據安裝圖就位，用吊車吊入設備，箱體的位置，方向不能錯，互相間距必須準確，裝好設備聯接管道。
安裝完畢后必須把設備存滿水，試水各管口必須不滲漏，把兩只二沉池潛水槽調整在同一水平線上，進一步檢查確認無不妥后，即可用土填入設備四周間隙中，并整平地面。把電控柜控制線與設備接通，接線時注意風機、電機的轉向，必須與風機所指方向相同。
注意事項：設備安裝之后，必須保證下雨不積水；設備的排出水管道必須在相對地坪-0.6 以下；設備上方不得壓有重物，不得有大型車輛通過；設備一般不得抽空內部污水，以防地下水把設備浮起。
2、調試：污水泵按額定流量把污水抽入設備內，啟動風機進行曝氣，每天觀察接觸池內填料情況，如填料上長出橙黃或橙黑色的一層膜即已培養好生物膜，這一過程一般要7-15天，如是工業有機污水，最好先用生活污水培養好生物膜后，再逐漸引入工業污水進行生物膜訓化。
3、設備維護保養：WSZ-A 設備必須建立一套定期保養制度，主要易損部件風機與水泵，風機轉向不能搞反，如進入污水，必須清理，更換機油后方能使用，風機啟動前必須注意空氣閘門是否打開，風機必須每運行10000 小時保養一次。水泵必須每運行5000-8000 小時保養一次。
設備的選用
在選用DM-M 設備以前，首先必須搞清污水的性質，進水水質，水量與要求達到的排 標準。
調節池由用戶提供或構筑，一般為混凝土池體，調節池的容量必須根據排水周期、生產工藝等因素來確
定，一般調節池的容量為處理量的6-10倍。
在設計中DM-M 設備可埋入地表以下，也可 置在地表以上，也可采用半埋式。設備各箱體間的管道由我
單位提供，運行前只需連好箱體間的管道與進出水管，接好電纜即可運行。
該設備如用在寒冷地區可把設備檢查孔加高，把設備埋設在凍土層以下，設備即可正常運行。在南方地
區設備也可 置室外地坪上，不需蓋房。
該設備可按標準方式布置，如有特殊情況，三只箱體可根據地形進行布置。
設備全自動微機控制柜
1、手動及檢查電路；
2、 自動控制電路；
具體使用說明如下：
a、每臺設備配置兩臺水泵、兩臺風機、三只電磁閥；
b、水泵為一備一用，交替運行。工作液位自動啟動，低液位自鎖，警戒水位二臺同時啟動，兩臺水泵可聯動、分動；
c、風機為一備一用；交替運行；兩臺風機可聯動、分動；
d、設備長期停運，時間超過10小時，為保證生物膜的正常生長，不致生物膜 亡脫落，風機可定時間歇啟動；
e、風機、水泵配備自動檢測聲光報警系統，并配有過流、過壓、缺相保護電路；
f、沉淀池排泥為時序控制。
