杭州市維德汽車展示廳冷暖空調室外機組噪聲治理工程
來源：杭州漢克斯隔音技術工程有限公司 閱讀：5990 更新時間：2010-01-21 14:46| 詳細信息 | |||||
| 項目名稱 | 杭州市維德汽車展示廳冷暖空調室外機組噪聲治理工程 | ||||
| 建設地點 | 建設起始時間 | 建設結束時間 | |||
| 建設性質 | 新建 | 工程投資 | 廢水性質 | ||
| 處理規模 | 進水水質 | 出水水質 | |||
| 處理工藝 | 運行費用 | 承包范圍 | |||
工程說明
一、本案空調室外機組噪聲難點透析
1、一般情況下空調室外機機組在最初安裝時沒有考慮減震阻尼處理，當機組設備作業時在產生空氣傳聲的同時，也會通過與之相連的所有鋼性構件形成結構傳聲，此時各個硬性構件成為結構傳聲的固體聲橋；
2、各管道及配件與設備主體結構框架均為硬性連接無減震阻尼處理會與之產生結構共振；
3、如果存在并列安裝情況，各同型號機組設備沒有相應的隔音罩或者隔音夾板安裝處理，相對狹長空間機組同時運轉形成同頻共振的同時形成空氣傳聲與結構傳聲共存的混響噪音，致使在該空間聽到聲強進步增強的混響噪音；
4、室外機后方一般為水泥光潔面墻體，而光潔內壁外飾面在很大程度上對于噪音源發出的入射聲波大部分反射，造成反射聲波與入射聲波的再次疊加致使聲能量增加的混響噪音的形成；
5、風機系統本體噪音主要包括風扇旋轉噪音、線圈形成的電磁噪音、氣流運動形成的氣旋渦流噪音等；
6、制冷劑在冷凝器與冷凝管工作狀態下冷凝劑循環過程中脈動激發硬件結構形成的噪音；
7、聲波在室外機金屬外機殼腔內壁入射過程中大部分被反射回來的聲波，往復反射過程當中與噪音源發出原聲波疊加后形成的混響噪聲；
8、各管道管線承重固定支撐點(角鋼支架)均與平臺主體結構硬性連接，是不可避免的結構傳聲的有效的負面聲橋；
9、整個大環境范圍下的周邊本體噪音在一定程度上也起到了推波助瀾的負面復合噪音的一部分，如其它近距離機組設備運轉雜音馬路車輛行駛雜音等。
以上為空調室外機各部件噪聲成份也是在噪音治理過程中要逐步解決的實際問題，結合各個噪音特點的頻道選擇不同的隔音吸音材料對癥下藥，噪音問題會迎刃而解。
二、空調室外機噪聲源特性及降噪措施設計
2.1 空調室外機組噪聲特性
噪聲的頻率特性是與其發聲機理密切相關。上述空調室外機組設備的發聲機理分析如下：
空調室外機組在運轉時產生的噪聲包括壓縮機噪聲、風機噪聲、電動機噪聲等。
1、風機噪聲：風機噪聲是空氣動力性噪聲，包括旋轉噪聲和湍流噪聲。旋轉噪聲是風機葉片旋轉時周期性打擊空氣而引起的氣體壓力脈動噪聲；湍流噪聲主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。
空調室外機組的風機噪聲主要是湍流噪聲。在出風口外1m，45°處測得噪聲最大為75.4dB(A)。風機噪聲呈寬頻低、中頻特性（現場測試風機噪聲見表 1，其噪聲頻譜見圖1），氣流含水率高，治理時要注意防潮問題，有一定的技術難度。另外，空調室外機組風機位于空調室外機組頂部，風機噪聲對遠處的噪聲影響較大。
|
表1：空調室外機組風機噪聲
|
 |

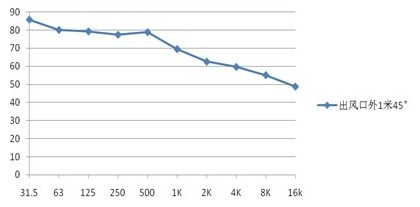

圖1：空調室外機組風機噪聲頻譜圖
2、電動機噪聲：風機和水泵都需要配備電動機，電動機噪聲主要包括由旋轉子動平衡不良引起的旋轉噪聲、旋轉子切割磁場引起的電磁噪聲、冷卻風扇的空氣動力性噪聲、軸承摩擦產生的機械噪聲等。
風機的電動機露天安裝于空調室外機組風機桶頂部，其發出的噪聲與風機噪聲相互疊加，加重了空調室外機組頂部風機噪聲對周圍環境的影響。因風機電動機和風機位于一體，因此在噪聲治理過程中，電動機噪聲可與風機噪聲一并進行治理。
3、壓縮機噪聲：壓縮機運轉時，運動的零部件摩擦撞擊，產生噪聲，通過機體表面輻射出來。這些部件產生的噪聲隨空壓機轉速的大小、沖擊的速度、軸承間隙的大小、機體與基礎的連接狀況變化而有所變化。
2.2 本案空調室外機降噪技術實施
根據對噪聲源的分析，經過經濟技術比較，采取下列噪聲控制措施：
1、為有效降低空調室外機組頂部風機的噪聲，在空調室外機組頂部風機出口處安裝大型抗性消聲器；
2、空調室外機組下部壓縮機噪聲為空調室外機組的第二大噪聲源，但也考慮到現有空調室外機組風機口高度、治理效果等因素，在空調室外機組體外側設置一道U型聲屏障。
三、監測結果
遵照國家規范GB/T14623-93，在杭州維德汽車五臺空調室外機組均開啟的情況下，對廠界四周選點進行噪聲監測，監測結果表明，空調室外機組頂部風機及壓縮機向外幅射的中高頻噪聲值大幅降低，由治理前的73.5dB(A)(地面上1.2米)，降低到治理后廠界處的噪聲監測數據≤55.0dB(A) (未排除其他設備噪聲)，優于本案噪聲治理目標60dB(A)；廠界外居民點進行監測，原先明顯的轟鳴聲消除，噪聲值均達到《社會生活環境噪聲排放標準》 GB22337-2008以及《工業企業廠界環境噪聲排放標準》GB12348-2008的有關規定進行治理1類區晝間標準，達到了滿意的治理效果。
