瑞斯派克：污水處理系統工程的應用
來源：北京瑞斯派克儀器儀表科技發展中心 閱讀：1758 更新時間：2009-07-02 10:59一、 系統總體結構說明
污水處理站采用兩級控制方式，第一級為下位實時數據處理級，第二級為上位控制數據管理級，對水處理設備進行比較全面和可靠的全自動控制。
系統總體結構如右圖所示：
 |
下位實時控制數據處理級，采用可編程控制器，對組成整個污水處理站的各臺設備進行自動控制。同時配設一臺工控機作為本控制系統的人機界面，實現顯示參數，顯示數據，圖形界面顯示，數據打印輸出等操作。本污水水自動控制系統采用集中控制和分散控制相結合的原則，主要控制裝置在控制室內，整個系統的操作在控制柜上進行。
本系統通過對工業現場的相關數據進行實時采集和相應控制。主要是對PH和ORP 的控制，使之通過處理后的水質能達到國家的相關處理標準。傳感器全部采用進口知名名牌產品，具有采樣精度高、使用方便、穩定性好處理速度快、控制精度高等特點。
二、實現功能:
1、 實現污水全自動處理。
開關量數據采集包括對于系統內部各種閥門、機器設備的開關運行等信號進行采集。模擬量數據采集包括采集水質參數、流量、液位等模擬量信號，？稍谥醒肟厥疑衔粰C(jī)對主要閥門的啟閉、設備的啟停進行操作。系統仍保留就地操作功能，該功能做為設備調試、故障檢修時使用，能通過現場“手動/自動”開關來進行切換。
 |

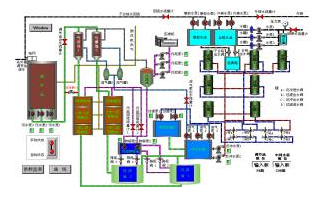

2、流程圖顯示功能
在該界面是根據工藝流程的過程而開發設計，具有和實際工藝流程基本相同，同時又具有操作方便、使用簡單、直觀明了的特點。圖上可以顯示模擬量的數據和開關量的狀態顯示。
3、實時、歷史數據處理和報表生成功能，數據庫采集設備運行狀態、生產情況、水量、水質等有關數據。歷史數據可按曲線方式顯示。
4、報警和事故處理功能
系統將對設備參數超限、水質參數異常以及設備運行狀態失控進行報警以及提示故障設備檢修方法，便于操作人員和維修人員及時處理。
5、報表打印和管理功能
可以管理整個水廠的生產，對各車間的生產工藝過程24小時監視。可以按小時記錄并打印各生產工藝過程報表以及日報表、月報表。
該報表是根據用戶的需要所作的歷史數據的報表，可根據客戶不同的需要，做成不同的報表。
6、系統組態和參數設置
如改變生產工藝或流程，技術人員可根據實際需要，通過設定口令重新進行參數設置。
