臨沂新程金鑼肉制品公司循環水紫外線消毒系統設計方案
來源：山東瑞好水業 閱讀：2476 更新時間：2009-08-13 14:31| 詳細信息 | |||||
| 項目名稱 | 臨沂新程金鑼肉制品公司循環水紫外線消毒系統設計方案 | ||||
| 建設地點 | 建設起始時間 | 建設結束時間 | |||
| 建設性質 | 新建 | 工程投資 | 廢水性質 | ||
| 處理規模 | 進水水質 | 出水水質 | |||
| 處理工藝 | 運行費用 | 承包范圍 | |||
工程說明
一、 概述
紫外線水消毒技術在國外經過20多年的發展，已經成為成熟可靠、投資效益較高的綠色環保技術，在世界各地各類水消毒處理中得到了日益廣泛的應用，成為替代傳統加氯消毒的主流工藝技術。紫外線消毒技術除了常用于規的飲用水消毒、分質供水、食品醫藥電子工業用水、污水處理，中水回用外，還可用于景觀水的消毒處理。采用紫外線技術進行水消毒處理由于其安全、低成本、環保、設備操作維護簡單等優勢，在水消毒處理領域?qū)⒂袕V闊發展前景。
因此瑞好水業在自主研究、試驗的基礎上不斷學習借鑒國外同類產品的領先技術，研發生產的RZ－UV系列紫外C消毒系統不僅性能達到或超過國外同類產品，在外形結構和控制方面也更加出色。RZ-UV2-L型產品是瑞朗公司經過長時間的技術準備及設計開發出來的一種高性能封閉壓力式水消毒處理產品，擁有多項先進的專利技術，用于工業水處理可達到細菌總數低于國家標準的規定值，無藻類滋生及殺滅軍團菌，達到國際標準。
二、 紫外線水消毒的原理
紫外線系來自太陽輻射電磁波之一，通常按照波長把紫外線分為四類如下：
| 紫外線分類 | 波長 |
| 真空紫外線波段 | 100-200 |
| UV-C | 200-280 |
| UV-B | 280-315 |
| UV-A | 315-400 |
當紫外線照射到微生物時，便發生能量的傳遞和積累，積累結果造成微生物的滅亡，從而達到消毒的目的。生命科學揭示了核酸是一切生命體的基本物質和生命基礎。微生物體受到紫外線照射，吸取了紫外線的能量，實質是核酸對紫外線能量的吸收。核酸分為核糖核酸(RNA)和脫氧核糖核酸(DNA)兩大類，其共同點是由磷酸二脂鍵按嘌呤與嘧啶堿基配對的原則而連接起來的多核苷酸鏈。DNA和RNA的紫外線吸收光譜的范圍在240nm～280nm，對波長260nm的紫外線有最大吸收。紫外線一方面可使核酸突變、阻礙其復制、轉錄封鎖及蛋白質的合成；另一方面，產生自由基可引起光電離，從而導致細胞的死亡。
三、 紫外C消毒與傳統消毒方式比較
 |
1、 紫外線消毒
紫外線用于水消毒，具有消毒快捷、徹底、不污染水質、運作簡便、使用及維護的費用低等優點。
紫外線消毒的速度比以上兩種消毒方法都快，高強度的紫外線徹底滅菌只需要幾秒鐘，而臭氧與氯消毒則需10～20分鐘。紫外線幾乎對所有的細菌、病毒、寄生蟲、其它病原體、和水藻均有效，而且不會造成任何二次污染，不殘留任何有毒物質。而氯及臭氧消毒技術無法或不能有效果殺滅一些對人類危害更大的寄生蟲類（如隱性包囊蟲、賈第鞭毛蟲等）且傳統的氯消毒會產生對人體有致癌作用的有機氯；臭氧消毒會導致未溶解的臭氧揮發的空氣中造成浪費和損害附近工作人員身心健康。
由于紫外線消毒迅速，所以設備要求也簡單。只要水經過紫外線發生器，流出來就能直接使用。設備維護也簡單，只需定期清潔就可以。紫外線設備使用、維護的費用也低，一般處理一噸水的費用低于0.03元（已包括設備折舊）。由此可見紫外線消毒的優越性，但使用紫外線處理水要注意一點，就是水的透明度。水要達到一定的透明度，不然會影響消毒效果。這個問題只要水經過預處理（如：過濾）都可以解決。
四、 系統設計依據及準則
《生活飲用水衛生規范》（2001）生活飲用水水質常規檢驗項目及限值
五、 消毒達標要求
| 細菌學指標 （CFU為菌落形成單位） | |
| 細菌總數 | 100（CFU/mL） |
| 總大腸菌群 | 每100mL水樣中不得檢出 |
| 糞大腸菌群 | 每100mL水樣中不得檢出 |
六、 消毒系統設計參數
1、 流量：300T/H；
2、 設備原水水質要求：
| 表1 | ||||||||||||||||||
|
3、 實際原水水質情況：（根據山東省水環境監測中心臨沂中心檢測報告 060821－03）
| 表2 | ||||||||||||||||||
|
4、 設備出水水質要求：處理后水微生物指標：符合《生活飲用水衛生標準》(GB5749-85)
5、 工作電壓：220V；
6、 工作頻率：50Hz；
7、 設備形式：封閉壓力式。
七、 設計方案
舍棄雙過濾裝置，采用單獨的紫外線消毒系統。
1.紫外線燈管方面：
* 采用了高功率‘低壓汞齊殺菌燈’。單支燈管功率達到320W；使用壽命高達16000H；同時有效使用環境溫度限值達到了0℃－100℃，

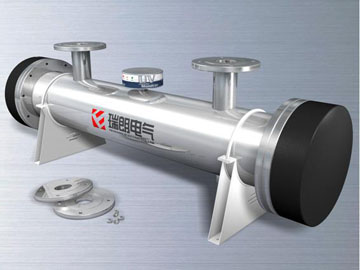

* 采用單臺獨個反應腔形式，反應腔外徑達到φ377mm。比之多臺并聯的方式更加科學經濟，安裝維護更加簡便，殺菌效果也更高；
* 進出水方式采用了‘下進水上出水’模式。
* 增加設備取樣口。
2.產品安裝位置
* 為保證最佳的消毒效果，在選擇設備安裝場地時，應盡量縮短反應器與用戶取水點之間管線距離。
* 嚴禁設備安裝在緊靠水泵的出水管上，以免水泵啟停時產生的水錘沖擊會損壞石英玻管和燈管。
3.對客戶的建議
針對山東地區水質中硬度指標普遍較高，貴單位傳真過來的檢測報告中，原水總硬度為205mg/L，已明顯超過我公司產品的原水水質設計范圍，這主要會加快玻管表面的結垢速度，從而影響紫外光的穿透率。因此建議用戶加大玻管的清洗頻率，以保證產品的正常使用。
