天津大東ZL—復合改性纖維管式微孔曝氣器
 |
人氣：9146 發布時間：2010-08-25 17:15 關鍵詞：曝氣器 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |

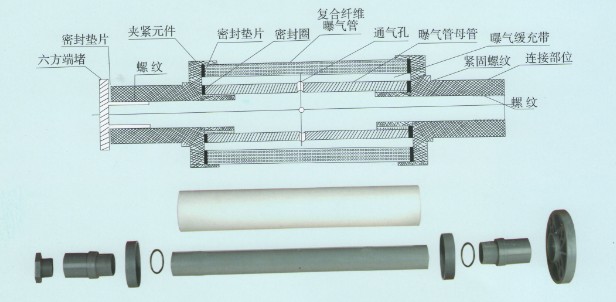

構造特點：
復合改性纖維管式微孔曝氣器主要由纖維微孔曝氣管、支撐母管、布?xì)鈱雍瓦B接附件組成。這種結構特點實現了將輸氣和布?xì)夂隙䴙橐坏墓δ堋?/p>
1.支撐母管中間設定通氣孔，輸氣時由通氣孔輕松進入曝氣緩充帶布?xì)，緩充帶布滿氣，微孔曝氣器上部整體均勻曝氣。
2.由于支撐母管設定通氣孔較小，中間又相隔布?xì)饩彸鋷。風機仃機時，微孔曝氣管回流慢，不會出現回流倒灌現象，不污堵。當風機重新啟動時，曝氣器內部的水可通過下面布?xì)鈱颖豢諝鈹D出。因此采用ZL—系列復合改性纖維管式微孔曝氣器不需設置專門洩水管、洩水閥。
功能特點：
1.復合改性纖維微孔曝氣管，采用膜成型的原理。生產工藝是纖維交縱搭接熱粘成型管狀。自支撐有較高的機械強度，耐壓可達1MPa。這種靠纖維自身交叉熱粘成型的微孔結構，孔隙率高達75％以上。曝氣初始?jí)翰?.01MP。
2.這種微孔曝氣管在研制中科學的嚴格成型工藝的制孔要求孔徑大、均勻度好，孔徑一般在80～100微米。氣泡均勻有利于提升充氧能力。氧轉化率達50％，管式曝氣器的結構特點，又能使曝氣管在完成氧轉移的同時，兼有攪拌功能，使生化池中的活性污泥始終處于懸浮狀態。
3.改性后纖維表面具有良好的疏水性，曝氣管抗污染能力強、抗酸堿油酚、耐高溫、不硬化、不脆化、不結殼，具有良好的化學穩定性。
4.節能降耗，復合改性纖維管式微孔曝氣器管狀布?xì)鈱釉试S空氣從其圓形斷面擴散。開始曝氣時，由于水位差的存在，空氣只通過a角度的擴散層，進行曝氣。即只有部分面積的布?xì)鈱訁⑴c曝氣，布?xì)鈱佑懈辉。但隨著運行時間的增加，布?xì)鈱幼枇p失增加，這時具有獨特結構的zl系列微孔曝氣器可以進行自我調節，依靠曝氣帶寬度變化(即角度變大)來進行曝氣，這正是管式微孔器的一個非常重要的優點。這樣可以保證曝氣器的空氣阻力損失的穩定，使風機耗能大大降低，一般可能降低20％左右。
5.長期運行的微孔曝氣管可以化學清洗，使用壽命長達8年。(按安裝維護使用說明書)
檢測報告
各種參數
1.產品型號：ZL—I配件材料PP材料 ZL—Ⅱ配件材料ABS、PVC
2.規格尺寸：Φ85(外徑) Φ65(內徑)長度500mm、1000mm兩種(指曝氣部分)
3.工作溫度：0℃～80℃
4.孔徑：80μm～100μm氣泡大小1.8mm～3.5mm
應用范圍
由于ZL系列復合改性纖維管式曝氣器在材料、構造、技術性能等一系列方面的優越性能，所以其應用范圍極其廣泛，可應用于各種好氧生化反應池，其中包括：
傳統活性污泥法曝氣池；
MBR反應池；
生物接觸氧化池(或生物浮動床工藝)；
生物穩定塘；
間歇式活性污泥法及其變形：
天然河道、水體的長期或短期曝氣復氧；
現有的上述曝氣系統改造等。
◆安裝方式及布排設計
1.本產品管式微孔曝氣器的基本特征是在支撐管與布?xì)鈱又g有空氣通道，這對于曝氣器穩定和可靠工程是必需的，可以形成沿曝氣管路長度方向均勻布?xì)，因此，曝氣系統可以靈活布置，既可進行支狀布置，又可進行環狀布置。
2.設計連接方式基點：便于安裝、拆卸和維護管理。
◆ZL系列復合改性纖維管式曝氣器的單元型特點，可以使安裝非常便捷。
安裝大致分以下程序：
按照曝氣系統的布置圖在曝氣池底定位；
管道支架地腳螺栓的預埋(或直接采用膨脹螺栓)；
管式曝氣器的連接，調整系統水平度；
曝氣系統的調試；
曝氣系統的正常運行；
測定曝氣池內的溶解氧濃度和曝氣強度。
ZL系列復合改性纖維管式曝氣器的安裝即可采用傳統的安裝方式，也可采用提升式安裝方式。
◆ZL系列復合改性纖維管式曝氣器的排布方式
ZL系列復合改性纖維管式曝氣器典型排布共有以下幾種，漸疏型排布可以有效地降低能耗。對于推流式曝氣池曝氣器的數量布置可采用四段漸減的形式，每段曝氣器的數量分別為1段30％，2段27％，3段23％，4段20％。采用這種布置方式可使曝氣系統達到優化運行，與通常均布的布置方式可節省能耗20％左右。
◆ZL系列復合改性纖維管式曝氣器的安裝
ZL系列復合改性纖維管式曝氣器與曝氣主管道連接，采取DN40的標準法蘭連接三個零部件。
系統設計
一、首先進行生化系統需氧量計算：
1.可按照《室外排水設計規范》GB50014—2006公式(6.8.2)：02=0.001aQSr—c△Xv+b[0.001QNr-0.12△Xv]-0.62b[0.001QNre-0.12△Xv]和公式(6.8.4)Gs=Os/0.28EA得出需氧量；
2.或按照傳統經驗：氣水比進行設計，得出需氧量；
二、進行風機的設計選型：
根據所得的需氧量，結合曝氣池水深等因素，進行風機的選型。
三、進行輸氣管道的設計工作：
1.干支管為10～15m/s，豎管、小支管為4～5m/s；
2.運用公式：
計算合理的經濟管徑；
四、輸氣管道的管道材質：
1.一般管道材質在液位下lm處采用法蘭進行轉換，鼓風機出口至液位下1m采用焊接鋼管，液位下采用PVC或ABS；
2.特殊水質或特殊要求除外。
五、管式曝氣器的設計(以ZL—Ⅱ一1型為例)：
1.曝氣器數量：
設計參數：
通氣量：5～10m3/h·根，推薦：選取8m3/h·根
服務面積：1～3m2/根，推薦：選取2m2/根
氧轉移率：25％～30％推薦：選取28％
計算方法：首先利用所選的鼓風機的氣量除以管式曝氣器的通氣量，得出所需曝氣器的根數，然后利用池子平面面積除以曝氣器的服務面積，所得數值進行校核。最后，在進行平面布置時進行細微調整。
2.平面布置：
具體應根據工程實際情況進行設計。
使用情況
經過研制試驗改進，現已成功用于工業廢水、生活廢水方面，運行效果非常好。
沈陽大辛垃圾填埋場垃圾滲濾液處理。
中國醫科大學第一附屬醫院污水處理工程。
四川立新瑞德輕工廢水、造紙、洞麻紡織廢水和化工類廢水。
濟南武警訓練中心生活廢水處理場。
