TURBOMAX空氣懸浮離心鼓風機構造
 |
人氣：2491 發布時間：2009-07-23 11:16 關鍵詞：曝氣攪拌 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |

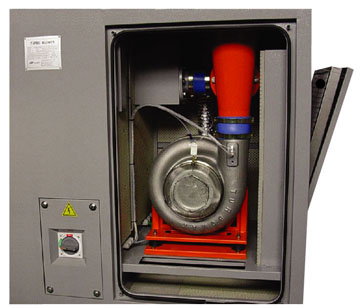

TURBOMAX風機是由離心渦輪鼓風機，超高速BLDC電機，直流電機控制變頻系統，就地控制器等構成的，內含裝置結構如下：
（一） 渦殼
使用鋁合金（AL-Alloy )鑄造的渦殼，效率高。在吸入側呈水平方向，在出口側呈垂直方向或水平方向。
（二）高精度葉輪
葉輪選用AL7075（航空鋁材料），由Lost-wax 工法精密鑄造制作而成的，并經過嚴格的測試。葉輪與電動機采用直聯方式連接。
2.1 素材：AL7075（高強度航空鋁材）具有優秀的耐磨、抗變形能力。
2.2 連接方式: 葉輪與電動機采用直聯方式連接；
2.3軸使用鈦金屬材料，葉輪效率可達92%；
2.4葉輪使用壽命達30年以上。
 |
（三）無油空氣懸浮軸承
空氣懸浮軸承主要包括徑向軸承以及止推軸承等部件。啟動前回轉軸和軸承之間有物理性的接觸，啟動時回轉軸和軸承相對運動，以形成流體動力場，在徑向軸承內此流體動力形成浮揚力。該浮揚力使回轉軸處于懸浮狀態而達到回轉自如的目的。這種軸承與傳統的滾珠軸承不同，運行時回轉軸和軸承之間沒有物理接觸點，所以無需潤滑油，能量損耗極低，效率極高，適用于多種工作環境。這種技術可以應用于轉速高達100,000 rpm的大功率高轉速機械。經過嚴格測試，表明該軸承的啟動次數可達到20,000次以上，完全符合設計以及實際應用要求。
（四） 超高速電機( BLDC)
超高速回轉型電機（1-20萬轉/分鐘），沒有機械接觸(壽命長)、效率高、噪音低；效率高達97%。
大容量的BLDC 發動機(20馬力- 300馬力) – 采用世界先進的永磁無刷直流電機技術，支持高速回轉使用適當?shù)妮S承時回轉軸以 20,000 - 200,000 回轉數可以實現高速運轉。
（五）空氣冷卻裝置
冷卻方式為空氣自動冷卻式，直聯式無需齒輪箱、潤滑油系統，滿足高溫下正常運行。
（六） 變頻系統
- 全球領先的變頻技術
- 本體觸平顯示 遠程控制
- 豐富的面版可以輸入數碼信息
（七）風機控制系統
7.1就地控制面板
為使用者操作簡便，操作面板顯示風機工作的一切運轉數據，具有手動操作功能、并設有報警裝置。
為了保持最佳的運轉狀態，在風機內部設有風量和壓力自動、手動調節系統，并設防喘振功能等保護功能。
7.2直流電機變頻智能調速控制系統
風機內部集成的高精度壓力傳感器與PID調節系統共同作用，通過模糊控制的方式，使風機運行在最經濟的運行狀態，并且通過主控柜系統的配合，實現單臺至多臺風機的組合控制。
（八） 機體內制放空閥
風機采用機體內氣動放空閥，可確保風機在斷電或非正常情況下安全停機，美觀大方。
（九） 外箱
外箱亮麗、美觀，并具有防腐、防塵并起到支撐保護內部裝置的作用。
