新陽光ZXL50型灶間排煙專用風機
 |
人氣：2709 發布時間：2008-06-03 15:17 關鍵詞：其它 產品型號： 應用領域：大氣控制 產品價格：面議 想了解更多產品詳情，請 |
一、概述：
目前灶間排煙使用的風機類型主要有離心風機和軸流風機兩種。而這兩種風機存在著能耗大、噪聲高、清洗困難、維護不便等問題。為了解決這些問題，我公司開發研制出ZXL50型灶間排煙專用風機，并且成功地將它應用于油煙的洗滌系統。
二、優質性能：
1.電機與油煙實現隔離。
2.出風口可在360度范圍內任意選擇。
3.由于葉輪水平安裝，軸承整體承重，無周期性重力及重力加速度的影響，并且設備重心低、振動小、穩定性好。
4.向下的氣流的反作用力抵消了葉輪部分重力，使葉輪如懸在空中運轉，進一步減輕了軸承的載荷，同時減輕了機械噪聲與振動。
5.如果用濕法處理含煙塵的氣體或灶間油煙，葉輪的球型輪轂，還可以作為液體霧化的分布器使用。
6.可采用“無基礎”隔振安裝方式，進一步解決了噪振問題。
三、結構特點：
本風機是根據“空氣動力學”、“噪聲與振動控制”理論，并分析了現有風機的優缺點，在保證風機應有的足夠的性能指標的基礎上，設計了形狀更加巧妙的葉輪。它的設計核心是采用離心式葉輪與機殼的間隙方式及軸流式葉輪風量大、能耗低的特點，使風機的流量及風壓增加并穩定，簡稱“流壓增穩輪”。另外仿蝸式的機殼設計，更符合空氣動力學原理，并極大地減小了渦流與湍流的產生，并且由于機殼壁薄，沒有平面結構，所以設備整體重量輕。

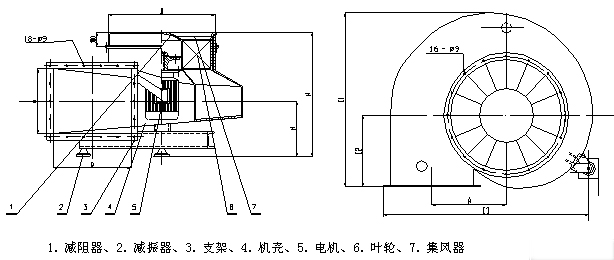

四、結構及安裝示意圖：（如圖）
五、安裝與維修：
1.風機安裝不需要固定的水泥基礎，只要求水平承載地面即可。
2.風機應接有專用地線，在未切斷電源，或風機未停止轉動前不得拆卸。
3.如用于濕法處理粉塵及油煙，水箱內的沉淀物應不超過吸水口。
4.電機保護與維修同其它通風機。
六、 選型、設計、訂貨須知：
1.確定左旋或右旋，確定風量、風壓和功率
2.處理風量較大時，可選兩臺以上并聯
七、ZXL-50型灶間專用風機型號及主要安裝尺寸：
| 機號 | 極數 | 機座號 | E1 | E2 | E3 | A1 | A2 | A3 | H2 | a | b | 機重 |
| 4 | 2 | Y112M-2 | 736 | 296 | 915 | 350 | 510 | 680 | 300 | 270 | 305 | 165 |
| 4 | Y801-1 | 655 | 255 | 834 | 310 | 493 | 663 | 300 | 270 | 305 | 73 | |
| 4.5 | 2 | Y132S1-2 | 886 | 386 | 1053 | 390 | 540 | 722.5 | 320 | 300 | 335 | 226 |
| 4 | Y802-4 | 752 | 308 | 852 | 310 | 508 | 690.5 | 320 | 300 | 335 | 86 | |
| 5 | 2 | Y160M2-2 | 904 | 362 | 1117 | 430 | 581 | 788.5 | 360 | 350 | 385 | 311 |
| 4 | Y100L1-4 | 855 | 350 | 1042 | 380 | 209 | 516.5 | 360 | 350 | 385 | 122 | |
| 5.5 | 2 | Y160L2-2 | 1106 | 426 | 1393 | 585 | 653 | 870.5 | 370 | 370 | 415 | 415 |
| 4 | Y100L1-4 | 920 | 380 | 1115 | 400 | 573 | 725.5 | 370 | 370 | 415 | 139 | |
| 6 | 2 | Y180M-2 | 1094 | 437 | 1353 | 525 | 640 | 880 | 400 | 400 | 440 | 440 |
| 4 | Y100L2-4 | 997 | 412 | 1210 | 430 | 600 | 840 | 400 | 400 | 440 | 218 | |
| 6 | Y90L-6 | 963 | 401 | 1163 | 400 | 588 | 828 | 400 | 400 | 440 | 145 | |
| 6.5 | 2 | Y225M-2 | 1208 | 476 | 1497 | 590 | 680 | 928.5 | 410 | 420 | 455 | 639 |
| 4 | Y132S-4 | 1104 | 452 | 1337 | 480 | 635 | 881.5 | 410 | 420 | 455 | 346 | |
| 6 | Y112M-6 | 1080 | 445 | 1305 | 460 | 625 | 867.5 | 410 | 420 | 455 | 205 | |
| 7 | 4 | Y132M-6 | 1150 | 476 | 1381 | 490 | 665 | 932.5 | 435 | 470 | 505 | 396 |
| 6 | Y112M-6 | 1130 | 471 | 1351 | 470 | 660 | 927.5 | 435 | 470 | 505 | 235 | |
| 8 | 4 | Y160M-4 | 1336 | 548 | 1609 | 585 | 730 | 997 | 460 | 535 | 595 | 432 |
| 6 | Y132S-6 | 1278 | 532 | 1532 | 530 | 706 | 1014 | 460 | 535 | 595 | 299 | |
| 9 | 4 | Y160L-4 | 1462 | 602 | 1760 | 625 | 742 | 1082 | 490 | 600 | 642 | 522 |
| 6 | Y132M2-6 | 1418 | 594 | 1688 | 575 | 721 | 1061 | 490 | 600 | 642 | 364 | |
| 10 | 4 | Y225M-4 | 1680 | 683 | 2034 | 750 | 890 | 1230 | 530 | 670 | 735 | 779 |
| 6 | Y180L-6 | 1624 | 671 | 1961 | 690 | 864 | 1206 | 530 | 670 | 735 | 515 |
