無負壓變頻恒壓供水的應用分析
一、概述
隨著我國社會主義現代化建設事業的持續發展，給排水設備也在不斷提高，從過去老式的水泵加屋頂水箱到現在變頻供水（節能、去掉了易污染的屋頂水池）。近年來又一新型的供水設備出現——無負壓變頻恒壓供水，它是在變頻恒壓供水設備上發展起來的，它主要由無負壓調節罐、水泵、氣壓罐、智能控制系統等組成。就它的工作原理介紹如下：

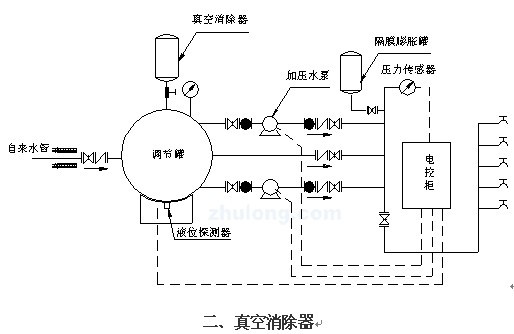

自來水管網的水直接進入調節罐，罐內的空氣從真空消除器內排出，待水充滿后，真空消除器自動關閉。當自來水能夠滿足用水壓力及水量要求時，設備通過旁通止回閥向用水管網直接供水；當自來水管網的壓力不能滿足用水要求時，系統通過壓力傳感器（或壓力控制器、電接點壓表）給出起泵信號起動水泵運行。水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水；用水高峰期時，若自來水管網水量小于水泵流量時，調節罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入調節罐，消除了自來水管網的負壓，用水高峰期過后，系統恢復正常的狀態。若自來水管網停水而導致調節罐內的水位不斷下降，液位探測器給出水泵停機信號以保護水泵機組。系統圖如下所示：
 |
二、真空消除器
真空消除器它是本設備的核心，依靠它消除管網中負壓，從而不影響周圍用水，保護管網與設備，達到市政供水的要求。它的工作原理比較簡單，跟一個復合排氣閥如出一轍。它主要由一個浮球來工作的，根據無負壓調節罐罐內水位的升降帶動浮球的垂直上下移動控制閥門的開和關，從而達到調節罐吸氣和排氣，同時實現了罐內真空（罐內水未滿的時候）的消除。真空消除器是一個新名詞，所以很多廠家在它的身上大做文章，做得有一點的神秘（包裝得很好）。 其實它只是一個能自動進出空氣的閥門，而且造價也不高。
三、無負壓變頻恒壓供水與變頻恒壓供水的比較（見下表）：
|
四、無負壓變頻恒壓供水的應用與缺陷
無負壓變頻恒壓供水本身是一種供水設備，根據它自身的特點應用如下：
適用于任何自來水壓力不足地區的加壓給水。
新建改建擴建的住宅小區、寫字樓、綜合樓生活用水。
自來水廠的給水中間加壓泵站。
工礦企業的生活、生產用水等。
各種循環水系統。
盡管無負壓變頻恒壓供水有它自身的優點（節能、衛生等）但有它明顯不足的一面。
首先，它的供水可靠性不高。由于它缺少畜水池，市政供水一有故障，整個設備癱瘓,用戶沒水用。因此對用水要求高的建筑物和消防用水是不適應。
其次，由于它一種新型的設備，技術不是很成熟，技術參數并不很規范，如選型水泵（H、Q），調節罐（V）的確定等等。
第三，由于它是從市政管網中直接抽水，盡管可以解決負壓問題，但還得取得主管部門批準。（《城市供水條例》規定：禁止在城市公共管道上直接裝泵抽水）
最后是該設備技術還有待進一步完善。
如技術應用的前提是什么？城市給水管供水量與二次供水用戶最大用水量的匹配關系；無負壓變頻供水設計流量如何取值，泵要否備用；穩流罐起何作用？是密閉的嗎？容積如何取值；如何保證空氣不污染二次供水水質？ 還有待大家共同去探討。
總之，一種新的產品不可能解決所有問題，能解決一些問題就是一種進步，我們應該去支持它，發展它。
