反滲透系統在一五○發電廠的應用
一五○發電廠始建于1970年，原水處理系統設計為3×40 t/h的一級除鹽加混床。近幾年來，水源水質嚴重惡化，含鹽量由原來的276 mg/l增加到現在的585 mg/l，遠遠超過原水處理除鹽系統的設計參數。除鹽系統投產初期運行周期達20 h左右，目前僅為6 h左右。運行周期的縮短，再生頻繁，酸、堿耗升高，工作量大大增加，再加上機組老化而引發的補水率上升，原水處理系統已難以滿足一五○發電廠補給水的需要。
反滲透作為一種先進的膜處理技術逐漸成熟，在國內多家電廠應用效果良好。目前，水處理系統中采用反滲透作為前置預除鹽方式的比較多，原有的單純離子交換除鹽方式逐步被反滲透作為預脫鹽的方式所取代。因此，通過研究和論證，一五○發電廠的水處理改造采用了先進的反滲透膜技術。
1反滲透系統簡介
1.1系統構成
一五○發電廠選用了2×40 t/h反滲透系統。由深井水經雙料過濾器后加入阻垢劑以防止反滲透濃水區結垢，通過5 μm保安過濾器后出水經升壓泵進入反滲透裝置。每套反滲透裝置配置1臺升壓泵，流量64 m3/h，揚程151.4 m。反滲透裝置由壓力容器、反滲透膜元件、配套儀表和PLC控制系統構成，每套反滲透有6個壓力容器，采用4∶2布置，每個壓力容器內裝6根膜元件，膜元件為渦卷式復合膜，型號為BW330-400，膜材料為芳香族聚酰胺膜。反滲透產品水管上裝設爆破膜和逆止閥，防止產生的背壓破壞膜元件，當產品水壓力超過規定值時，爆破膜自動破裂泄壓，以防止膜元件背壓過高而影響壽命，同時在淡水管路上安裝排放閥，停運時打開以消除淡水管的靜壓。
反滲透設自動啟停裝置，啟動時自動沖洗管道內不合格水，然后沖洗反滲透排除反滲透內的空氣，防止形成氣錘損壞膜。
高壓泵出口裝有電動慢開門，當高壓泵啟動后電動慢開門才緩慢開啟，以保證膜元件壓力平緩上升，避免膜元件因突然升壓而受損。同時高壓泵出口還設高壓保護開關，壓力過高時，壓力高限報警停泵；泵入口設低壓報警，壓力過低時，低限報警停泵；電流過載自動開關可在高壓泵電流過載時，自動跳閘斷電，防止燒壞高壓泵。
1.2反滲透裝置進水水質要求及運行條件
工作壓力：1.1～1.8 MPa
設計水溫：18 ℃
給水流量：54 m3/h
產水流量：40 m3/h
SDI≤4.0
余氯≤ 0.1 mg/L
脫鹽率≥97%
回收率<75%
反滲透裝置進水的預處理對反滲透的正常運行和延長膜壽命非常重要，如處理不當則會后患無窮。一五○發電廠引用深井水，濁度較低，故采用雙層濾料過濾器，濾料由石英砂和無煙煤組成，運行中嚴格控制出水污染指數SDI，水質變差時立即停運反洗。
壓力是反滲透脫鹽的推動力，應按反滲透組件的要求維持一定壓力，若壓力過小會影響脫鹽率和水的回收率，而壓力達到一定程度后脫鹽率趨于穩定，且膜的壓密是不可逆的，因此為延長膜的使用壽命，應在脫鹽率和產水率滿足的情況下，盡量采用低壓力，一五○發電廠反滲透壓力為1.1～1.8 MPa。
2反滲透應用的問題分析和改進情況
2.1問題分析
按廠家設計為反滲透后直接加混床，但反滲透建成投運后，混床只能運行7～15 h，頻繁的再生使工作量不但沒有減少反而比原除鹽系統工作量更大，酸、堿用量節省也達不到預期要求，分析原因如下。
a. 反滲透系統出水電導率為20～24 μS／cm，而原來的一級除鹽系統出水電導率最大不超過5 μS/cm，故現在混床運行時間大大縮短，由原來的8、9 d減為現在的7～15 h（由供給機房的水量而定，冬季用水量大，運行時間有可能更短），嚴重影響著安全生產。
b. 混床和一級除鹽系統相比雖具有出水水質好的特點，但同時也存在如下缺點：樹脂交換容量利用率低；反洗、混合造成樹脂損耗大；再生操作復雜，需用時間長。如果混床如此頻繁再生，樹脂損耗率將非常高，甚至?xí)^(guò)原來沒有用反滲透時的樹脂損耗率；此外混床樹脂交換容量利用率低，故酸、堿用量增大；再加上混床再生操作復雜，時間長，經濟技術都沒有優勢。
c. 再生混床一般需用質量非常好的除鹽水，而一五○發電廠由于混床出水直接進機房，故再生混床只能用淡水箱的水即反滲透出水，水質較差，造成混床再生效果不好，故混床出水水質不如以前。
d. 反滲透出水存在硬度和一些陰離子雜質，如長期用此水，再生混床將造成樹脂交叉污染。運行一段時間后，運行時間還將進一步縮短，出水水質進一步變差。
e. 如3個混床都失效，將無法象以前那樣直接供一級除鹽水，安全系數低。
2.2改進情況
鑒于以上問題的存在，一五○發電廠對系統進行了改進，即利用上一級除鹽系統。系統流程如下：
 |
雙層濾料過濾器→高壓泵→反滲透裝置→淡水箱→淡水泵→一級除鹽系統→除鹽水箱→除鹽水泵→混床→機房
現在一些電廠采用反滲透加混床，并且取得了良好的經濟效果。但一五○電廠的反滲透系統在原系統基礎上改進，利用一級除鹽系統，并不用增加投資，而從運行情況來看，不論是安全性、穩定性還是節約酸、堿用量來說，采用反滲透加一級除鹽加混床都比反滲透加混床要好。
3綜合評價
3.1技術可行
改進的反滲透系統延長了制水運行周期，節省了酸、堿用量。采用反滲透加一級除鹽系統加混床后，其顯著優點是一級除鹽系統的運行周期成倍增加，再生次數大大減少，節省大量酸、堿。原一級除鹽運行周期6 h，而采用反滲透加一級除鹽系統加混床后，一級除鹽運行周期達8～10 d，周期制水量從240 t增至8 600 t左右，混床運行時間可達1個月以上。
3.2除鹽水質量提高
利用反滲透后發現一級除鹽出水電導率降至0.8 μS／cm以下，SiO2含量也降低,混床出水水質更好，有效地保證了為鍋爐提供優質的除鹽水。
3.3運行維護量減少
采用反滲透后，離子交換器的運行周期增加，再生次數減少，運行維護減少，工作條件得到改善，勞動強度大大降低。
3.4保護環境
從環境保護的角度來看，采用反滲透后，廢酸、堿的排放量大大減少，其環境效益和社會效益十分明顯。
3.5經濟效益可觀

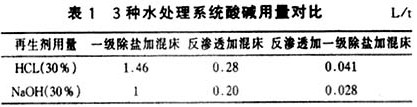

原水處理除鹽系統周期制水量為240 t，現在為8 600 t，酸、堿用量減少97.2%。以2001年酸耗量1 200 t、堿耗量1 000 t計算，1 a可節省酸堿費87萬元，運輸費12萬元，每 a補充樹脂費約2萬元，系統維護費可節約資金6萬元；利用反滲透后每年阻垢劑用10萬元，設備費215萬元，故可在2 a多的時間內收回成本，以后每a可節省約90萬元。
