提高生料磨尾FD180-78扁袋除塵器反吹清袋的措施

更新時間：2008-10-10 16:20 來源：作者: 閱讀：1963

某廠Φ2.2m×6.5m生料磨(圈流工藝)配用的FD180-78反吹扁袋除塵器，技術參數如表1、2所示。自安裝后，常出現糊袋現象，造成除塵器不能正常使用，并影響磨機通風。特別在冬季，糊袋現象更為嚴重。

表1 扁袋除塵器技術參數

型號	FD180-78NI
過濾材料	208滌淪
凈化能力/(m³/h)	10800
允許氣體溫度/℃	＜120
入口含塵濃度/(g/m³)	60～200
保溫程度	機體及管道全保溫

表2 風機技術參數

類別	反吹風機	排塵風機
型號	9-19No4A右180°	C4-73-11No4.5C
轉速/(r/min)	2900	3150
風壓/Pa	3660	3150
流量/(m³/h)	824	6500
配用電機型號	Y90L-2	Y160M₁-2
功率/kW	2.2	11

針對糊袋問題，對該除塵系統進行了全面分析，認為主要原因是由反吹清袋效果差造成。

1)由表2可知，反吹風機風壓為3660Pa，而實際配用Y90L-2電動機的轉速，達不到風機所規定的轉速，所以反吹風壓要低于3660Pa；同時，在除塵器頂端的凈化室中，回轉反吹口與花板(布袋口)之間存在間隙，在排塵風機負壓的作用下，反吹風量有泄露損失。

2)反吹裝置采用回轉高頻脈動吹振閥，該裝置頻率高(714次/min)，振幅小(1mm)，對于含有水蒸氣的生料粉塵，吹振清袋不徹底。同時，又增加了反吹風的阻力。

由此造成反吹風鼓吹布袋的膨脹量小，達不到及時清理布袋及布袋孔隙中的粉塵，形成糊袋。為此我們采取以下措施：

1)將9-19№4A高壓風機，更換為9-19№4.5A高壓風機。技術參數如表3所示。

表3 9-19№4.5A反吹風機工作參數

轉速/(r/min)	風壓/Pa	流量/(m³/h)	配用電動機	功率/kW
29000	4690	1174	Y112M-2	4

2)去掉回轉高頻脈動吹振閥，使高壓空氣直接進入布袋。

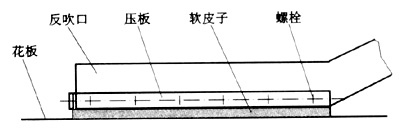

3)在回轉反吹口與花板(布袋口)之間，用軟皮子進行密封如圖1所示。

圖1 回轉反吹口的密封

4)在氣溫低于20℃時，磨尾增設小熱風爐，防止布袋結露。
該措施自1996年5月實施后，提高了除塵器反吹清袋的能力，避免了糊袋現象。布袋壽命提高，破損率降低，磨機通風良好，除塵器運行正常，磨機臺時產量有所提高，改造前后技術參數對比見表4。

表4 改進前后的對比情況
