火電機組鍋爐煙氣中SO2排放考核標準的探討
內容提供:廈門興銳達自動化設備有限公司
火電機組在燃煤發電的同時，會排放出大量的SO2，對環境產生污染。目前，國內已建或在建的火電機組基本上沒有采取降低SO2排放量的措施，當鍋爐燃煤含硫量較高時，煙氣中SO2濃度就較大。隨著環境保護要求的提高，對新建火電機組鍋爐煙氣中SO2排放實行嚴格的考核是必要的。但是，對現階段的已建或在建火電機組而言，尚無合適的考核標準。如何針對現階段火電機組的實際情況，合理考核其鍋爐煙氣中SO2排放，有待進一步探討。
一、煤種對煙氣中SO2排放濃度影響

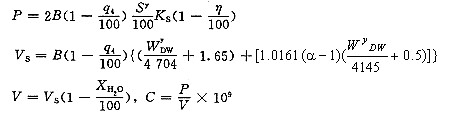

鍋爐煙氣中SO2排放濃度大小與鍋爐燃用煤種直接有關。為探討鍋爐燃煤對煙氣中SO2排放濃度的影響，參照《電力工業部環境統計報表指標解釋》，采用以下方法計算鍋爐煙氣中SO2排放濃度。
 |
式中:P——鍋爐SO2排放量，t／h；
VS——鍋爐年平均負荷下除塵器出口濕煙氣排 放率，Nm3／h；
V——鍋爐年平均負荷下除塵器出口干煙氣排放率，Nm3／h；
C——鍋爐除塵器出口SO2排放濃度，mg/m3(標干煙氣)；
B——鍋爐年平均負荷下每小時燃原煤量，t/h；
q4——機械未完全燃燒熱損失，％；
WyDW——燃煤應用基低位發熱量，kJ／kg；
α——除塵器出口過？諝庀禂；
XH2O——煙氣含濕量，％；
Sy——燃煤收到基硫分，％；
KS——煤中硫轉化為SO2的份額，根據爐型取值，煤粉爐為0．85，增鈣旋風爐為0．90，不增鈣旋風爐為0．95，燃油爐0．98。
η——脫硫效率，%。無實測數據時，按下面規定取值，干式除塵器為0，水膜除塵器為5%，文丘里、斜棒柵、泡沫除塵器為15%計。
根據新建機組情況，取α＝1．7，XH2O＝8％，KS＝0．85，η=0。此時，煙氣中SO2排放濃度C是燃煤含硫量Sy與低位發熱量WyDW的函數，不同WyDW時，可繪制Sy與C的關系曲線，見圖1。當Sy＝1．0％，C＝2100mg／m3（標干煙氣)時，WyDW＝17683kJ／kg。從圖1可看出，當Sy≤1．0％，WyDW在18 000～28000kJ／kg之間時，C都在2100mg/m3(標干煙氣)以下；痣姀S燃用煤種的低位發熱量大都在20000kJ/kg左右，說明當燃煤含硫量不大于1%時，煙氣中SO2排放濃度一般不會超過2100mg/m3（標干煙氣)。燃煤含硫量大于1%時，煙氣中SO2排放濃度將會超過2100mg/m3（標干煙氣)。不同燃煤硫分與熱值下，煙氣中SO2排放濃度列于表1。燃煤硫分越高，熱值越低，煙氣中SO2排放濃度越高。
|
表1 不同燃煤硫分與熱值下煙氣中SO2排放濃度
|
|||||||||||||||||||||||||||||||
 圖1 煙氣中SO2濃度與燃煤含硫量、熱值關系曲線 |
隨著我國電力工業的迅速發展，新建的火電機組容量一般都在200 MW及以上，鍋爐蒸發量都在670t/h及以上。依據火電廠鍋爐容量大及鍋爐燃煤含硫量較高、煙氣中SO2濃度較大這一實際情況來看，在考評火電機組鍋爐煙氣中SO2排放濃度是否超標時，建議采用《火電廠大氣污染物排放標準》(GB13223-1996）（以下簡稱《標準》）作為考評標準。
《標準》將火電廠按年限分為3個時段，屬于第Ⅲ時段的火電廠是指1997年1月1日起環境影響報告書待審查批準的新、擴、改建火電廠。對屬于第Ⅰ、Ⅱ 時段的火電廠，《標準》規定其全廠SO2排放量不得超過計算出的全廠SO2最大允許排放量。對屬于第Ⅲ時段的火電廠，《標準》要求較嚴，除規定了其全廠 SO2最大允許排放量外，同時還規定了其各煙囪SO2最大允許排放濃度(見表2)。
|
表2 第三時段火電廠各煙囪SO2最高允許排放濃度
|
注：濃度應換算到過剩空氣系數α=1．4時的濃度值。
對屬于第Ⅰ或Ⅱ時段的已建或在建火電機組，考評其鍋爐煙氣中SO2排放時，可參照?qǐng)?zhí)行《標準》中第Ⅲ時段標準。
三、合理考評煙氣中SO2排放的建議
考評火電機組鍋爐煙氣中SO2排放濃度是否超標時，建議考慮火電機組的實際情況和鍋爐燃用煤種，實行按煤種、分階段來考評。
（1） 當鍋爐燃用煤種硫分不大于1%時，鍋爐煙氣中SO2排放濃度應不大于2100mg/m3（標干煙氣)。否則，SO2屬超標排放。
（2） 當鍋爐燃煤含硫量大于1．0％時，《標準》中第Ⅲ時段標準規定各煙囪SO2最高允許排放濃度為1200mg/m3（標干煙氣)，這一限值明顯低于燃煤含硫量不大于1．0％時的限值2100mg／m3（標干煙氣)。這實際上是規定第Ⅲ時段的火電機組在燃用高硫煤時，應上脫硫裝置，采取降低SO2 排放量措施，使其煙氣中SO2排放濃度低于1200mg/m3（標干煙氣)。對不屬于第Ⅲ時段、又沒有采取脫硫措施的已建或在建火電機組，當其燃用含硫量大于1．0％的煤種時，在現階段來講，亦建議按表1中WyDW=20000kJ/kg時SO2排放濃度作為考評鍋爐煙氣中SO2排放的參考標準。
（3） 對屬于第Ⅲ時段的火電機組，考評鍋爐煙氣中SO2排放時，應嚴格執行《標準》中有關規定，鍋爐煙氣中SO2排放濃度執行表2中的規定值。
（4） 考評火電機組鍋爐煙氣中SO2排放，其SO2監測點應設在除塵器出口。
