城市生活垃圾循環流化床焚燒發電技術
摘要：文章介紹了循環流化床垃圾焚燒發電技術,論述它是一項符合環保要求且節能的新技術,真正實現了垃圾處理的減容化、無害化、資源化,垃圾是一種新的可利用能源。
1 概述
當今世界,環境污染已成為全球性的問題,垃圾是人類生活的產物,隨著經濟的發展和物質消費的日趨現代化,城市生活垃圾逐年增多,2000年我國城市生活垃圾的產出量達1.5億噸/年,量大面廣的城市生活垃圾造成城鎮嚴重的社會問題, 這些垃圾污染水質、土壤、大氣，傳播疾病，影響人類的生成環境，這些垃圾還侵占了大量的土地，影響城市的環境質量和可持續發展。如何將這些垃圾做到減量化、無害化、資源化處理，成為社會普遍關注的問題。
城市生活垃圾的處理方式有填埋、堆肥、焚燒等，我國絕大多數城市的垃圾采取簡單填埋方式，這種方式簡便易行，處理量大，但占用了大量耕地，同時造成二次污染。近年來，由于焚燒法處理量大、速度快、占地面積小的優點，使其成為生活垃圾處理的主要方式。
2 城市生活垃圾焚燒發電工藝流程
城市生活垃圾的焚燒發電是利用焚燒爐對生活垃圾中可燃物質進行焚燒處理，通過高溫焚燒后消除垃圾中大量的有害物質，達到無害化、減量化的目的，同時利用回收到的熱能進行供熱、供電，達到資源化。
垃圾焚燒發電系統中關鍵是焚燒爐型，目前國內應用的焚燒爐型有兩種，一是進口的爐排爐，如上海江橋垃圾焚燒廠進口的西班牙馬丁爐，投資費用極高，日處理垃圾1000t，總投資7億人民幣，一般城市難以接受，且運行成本高；另一種是國內自主開發的循環流化床爐，它是一種適應國內垃圾低熱植、高水分，難以著火問題的爐型，正在國內逐步推廣應用。我公司投資2.58億人民幣，建設日處理垃圾1000T的垃圾焚燒發電廠，就是采用國產技術，該工程建設規模為三臺 75t/h循環流化床垃圾焚燒鍋爐和配置二臺15MW抽凝式汽輪發電機組。一期項目建設規模為2×75t/h循環流化床垃圾焚燒鍋爐和配置2臺15MW抽凝式汽輪發電機組及相應配套設施。目前一期工程二爐二機已投產，運行情況良好，可日處理垃圾800T，日發電量60萬kwh。

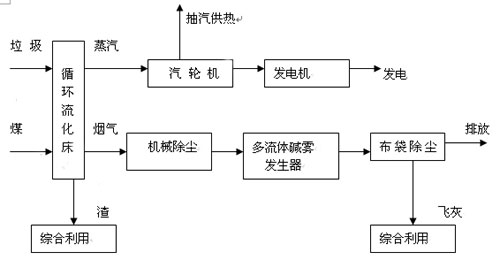

垃圾焚燒發電工藝流程如下：
|
垃圾焚燒發電工藝流程 |
3 循環流化床垃圾焚燒爐
循環流化床垃圾焚燒處理技術與設備是一種基于循環流化床燃燒技術而發展起來的新型的集垃圾焚燒、供熱、發電為一體的先進的垃圾處理技術和設備，循環流化床是國家相關行業政策明確推薦的節能環保燃燒爐型，該爐型特別適用于燃用劣質燃料，對生活垃圾的高灰分、高水分、低熱值具有較好的適應性。
循環流化床不設爐排，以惰性物取代，在爐內鋪設一定厚度、一定粒徑范圍爐渣作為床料，通過底部布風板鼓入一定壓力的空氣，將床料吹起、滾動、攪拌、翻滾，被吹出爐膛的高溫固體顆粒通過旋風分離器和返料器被送回爐膛，形成爐內物料的平衡，流化床內氣固混合強烈，垃圾入爐后與熾熱的床料迅速混合，垃圾被充分加熱、干燥、燃燼。流化床燃燒溫度控制在850℃--900℃之間，可有效地提高出口蒸汽的參數，滿足發電、供熱要求，該項技術的優點在于：
3.1 適合焚燒低熱值的垃圾
有關資料表明，我國生活垃圾具有熱值低、水分高的特點，為使焚燒爐內保持850℃以上的溫度，需要添加輔助燃料。爐排爐一般加輕柴油，運行成本高，而循環流化床焚燒爐可用煤作為輔助燃料，加上焚燒爐內含有一定量的爐料，爐內氣固流體強烈混合，垃圾入爐即和熾熱爐料充分混合，垃圾從加熱、干燥到燃燒全過程完成迅速，床內蓄熱量大，著火條件好，燃燒穩定性好。
3.2 環保且節能
循環流化床鍋爐燃燒溫度控制在850℃--900℃之間，氮氧化物排放低。垃圾焚燒處理方式的另一重要問題是焚燒時產生氯化氫和二惡英有毒氣體，根據國外科學實驗研究，垃圾焚燒產生二惡英的條件為：燃燒溫度低于800℃，爐內燃燒溫度不均勻，垃圾不完全燃燒導致二惡英前體(cp、cbs)的生成。循環流化床垃圾焚燒爐燃燒溫度穩定且均勻，在爐型設計上使煙氣在爐內停留時間加長，因此破壞了有毒、有害氣體的產生環境，從根本上降低了有毒氣體產生量。同時在消納城市垃圾的同時，還可向周圍供熱、供電，是一項節能且環保的工程。
3.3 垃圾減量化程度高，灰渣可綜合利用
循環流化床垃圾焚燒爐對垃圾的燃燼率最高，灰渣中不含有機物和可燃物，焚燒后垃圾可減量80℅，減容90℅以上，灰渣無異味，可直接填埋或綜合利用。
3.4 運行穩定可靠
循環流化床垃圾焚燒爐無爐排等轉動部件，設備故障率低，維修工作量小，能有效控制設備總投資，并降低系統運行維護費用，焚燒產生的熱能可實現連續、穩定、高效的發電供熱，從而使垃圾處理項目能產生較好的經濟回報。
4 垃圾焚燒的煙氣處理
垃圾焚燒帶來的新污染問題同時也受到社會各界的廣泛關注，特別是尾氣排放污染問題突出，其中危害最嚴重的是二惡英，二惡英被稱為是“地球上毒性最強的物質”，它是一種含氯的強毒性有機化合物，其它還有粉塵、SO2、HCL等有害物質，因此煙氣處理系統的合理選擇是焚燒輔助設備的重點。
傳統的脫硫、脫酸方法有濕法、干法、半干法，針對垃圾成分的復雜性，綜合考慮經濟性,我公司以傳統半干法為基礎,采用上海交通大學的多流體堿霧發生器脫硫。
從垃圾焚燒爐尾部排出煙氣首先通過機械除塵器，除去煙氣中大部分的煙塵顆粒，降低煙氣中的粉塵濃度，以利于提高吸收劑的利用率。
多流體堿霧發生器煙氣脫硫（酸）方法是一種簡易、緊湊、高效的半干法煙氣脫硫（酸）方法，它能夠有效克服或避免常規半干法煙氣脫硫（酸）方法復雜的漿液制備系統和霧化噴嘴堵塞與磨損等一系列問題，而且能夠大幅度提高脫硫（酸）吸收劑顆粒與霧化水滴的碰撞活化效率和脫硫（酸）吸收劑的反應活性以及脫硫（酸）效率，大大減小凈化吸收塔的體積。
該煙氣處理系統工藝基本原理如下：根據鍋爐煙道尺寸和煙氣量設置多個前置堿霧發生器，在其中通過雙流體噴嘴霧化的水滴與脫硫（酸）吸收劑顆粒在較高的濃度下碰撞活化，完成濕式脫硫（酸）劑堿霧的在線制備；然后，在線制備的濕式脫硫（酸）劑堿霧連續均勻地混合入具有一定停留時間的鍋爐煙道煙氣中，在煙道內完成快速脫硫（酸）反應，脫除煙氣中的二氧化硫和氯化氫等酸性氣體。
干法反應塔出來的煙氣最后通過布袋除塵器，根據GB18485-2001《生活垃圾焚燒污染控制標準》生活垃圾焚燒尾部除塵裝置必須采用布袋除塵器，其凈化效率不受顆粒物比電阻的影響，可以對煙氣中亞微米級的固體粒子高效凈化，同時添加活性炭還可捕集煙氣中二惡英、重金屬等有毒物質。
5 結束語
焚燒發電的核心設備是垃圾焚燒爐，垃圾焚燒發電處理了城市生活垃圾，焚燒產生的電能除13℅自用外，其余可并入電網為企業創造經濟效益，減輕政府負擔。盡管我國垃圾焚燒處理技術起步較晚，但由于各級政府對環境保護工作的高度重視和巨大的市場潛力，垃圾焚燒處理技術起點高、發展迅速，污染控制手段完備的垃圾焚燒處理系統已經成熟，隨著垃圾收費政策的出臺，采用先進的垃圾焚燒發電處理技術，使垃圾處理無害化、資源化、減量化，是垃圾處理的必由之路，是一項環保且節能的新技術,垃圾是一種新的可利用能源。
