旋匯耦合脫硫技術
技術介紹：
運用氣體動力學原理，多相紊流摻混的強傳質。通過特制的旋匯耦合裝置產生的氣液旋轉翻覆湍流空間。在此空間內，氣、液、固三項充分接觸，迅速完成傳質過程，從而達到氣體凈化的目的。
|

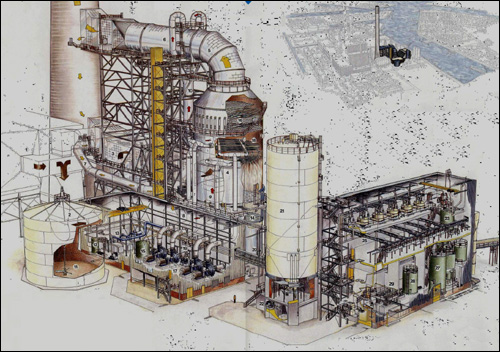

FGD裝置剖視圖 |
從引風機引來的煙氣進入吸收塔后，首先進入旋匯偶合區，通過旋流和匯流的耦合，在湍流空間內造成一個旋轉、翻覆、湍流度很大的有效氣液傳質體系。在完成第一階段脫硫的同時，煙氣溫度迅速下降；在旋匯耦合裝置和噴淋層之間，煙氣的均氣效果明顯增強；煙氣在旋匯耦合裝置反應中，由于形成的亞硫酸鈣在不飽和狀態下匯入漿液，避免了旋匯耦合裝置結垢的形成。第二階段進入吸收區，經過旋匯耦合區一級脫硫的煙氣繼續上升進入二級脫硫區，來自吸收塔上部?jī)蓪訃娏苈?lián)管的霧化漿液在塔中均勻噴淋，與均勻上升的煙氣繼續反應。凈化煙氣經除霧后排放。該技術脫硫效率達到95%以上。
 |
由于旋匯耦合裝置的作用，進入吸收塔的煙氣迅速降溫，有效實現了在沒有GGH情況下對吸收塔防腐層的保護；由于均氣效果的增強，提高了吸收區脫硫效果。
技術特點：
脫硫效率高：96－98％；
均氣效果好，塔內無偏流現象（大直徑塔）；
能耗低：總體降低能耗10－20％；
適應性強：適用于不同工況、不同煤種、材料，系統穩定性強；
設備國產化率高：系統設備國產化率在90%以上。
