廢舊橡膠輪胎的催化裂解
廢舊輪胎的綜合利用越來越受到人們的關注，這是減少環境污染、變廢為寶的有效途徑。70年代以來，部分工業發達的國家已著手研究廢舊輪胎的利用工作﹝1﹞。例如，日本和美國將廢舊橡膠輪胎作為燃料用來發電或制造水泥等。但90年代以來，英、美等許多國家都對廢舊橡膠輪胎的裂解技朮產生了興趣﹝2﹞，這些國家采用的是1000℃左右的高溫裂解，其缺點是耗能高，裂解炭黑質量差、產量低。本工作是將廢舊橡膠輪胎粉碎，然后在催化劑作用下，只需加熱到400℃左右，使其裂解為裂化氣、裂化餾出油，并同時發生反應生成炭黑。裂化餾出油經分餾可得到汽油、柴油和重油。經過研究和探索工藝方案及操作條件，已成功實現了工業化，運轉2年已取得顯著經濟效益。該工藝具有耗能低、產品質量好、無污染物排放、工藝簡單、操作易控制等優點，是目前世界上比較先進的廢舊橡膠輪胎處理技朮。
1 工藝過程
廢舊橡膠輪胎催化裂解原則流程如圖1所示。
首先將廢舊輪胎的鋼圈剝離后進行切塊，先粗碎，再細碎，然后與催化劑A一道經連續給料機定量送入反應器中，在一定溫度和壓力下進行催化裂解反應。原料連續通過反應器，在反應器停留時間約為10min，然后反應產物送到氣固分離器進行分離，固體料經連續出料機送到研磨工段，研磨后風選成為炭黑成品。氣固分離器所得油氣進入冷凝器和分餾塔，分離出裂化氣、汽油餾分、柴油餾分和重質餾分。汽油餾分和柴油餾分經脫硫、脫水后進入產品罐。

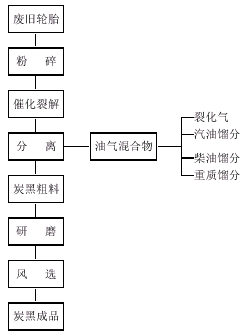

 圖1 廢舊橡膠輪胎催化裂解原則流程 |
2 工藝條件及反應結果
催化裂解反應是整個生產過程的關鍵步驟。反應器是其中的主要設備，反應器材質要求有較高的抗腐性和耐溫性。催化裂解反應操作條件見表1。
表1 催化裂解操作條件
|
中試裝置采用了容積式氣固分離器，由于油氣與炭黑重度上的較大差異，可較容易地將兩相分開。為了減少氣流中所夾帶固體粒子的含量，設備的體積足夠大以降低氣速。油氣送到冷凝器冷凝后進入油氣分離罐，得到裂化氣和餾出油。裂解反應產物及其產率列在表2中。
表2 催化裂解反應產物及其產率
|
表3 裂化氣體組成分析結果
|
從表3可看出裂化氣中氫含量占21.1%，甲烷占32.93%，其余為C2、C3、C4組分。其質量穩定，硫含量低，不需設置復雜的預處理裝置就可直接作為工業或民用燃料。經測算，該氣體發熱值為30100～35000kJ/kg，經試驗表明，其燃燒特性與液化氣相近(氣流量與配風量不需作大的調整)，具有較為廣闊的市場前景。
3 餾出油的分離
餾出油進入分餾塔，分離成汽油、柴油及重油，各種油品的餾程和產率如表4所示。
表4 油品的餾程和產率
|
(1)汽油：由于水的餾出溫度為100℃，因此在蒸餾時有少量水夾帶其中，故在工藝上設計了一脫水過程，并經脫硫?qū)⒂袡C(jī)硫和無機硫一并脫除到規定標準。經實驗測定該汽油辛烷值為97.51，除誘導期一項指標有待提高外，其余16項指標均達到國家無鉛汽油要求。
(2)柴油：由于組成柴油的化合物有較多的支鏈，并且環狀結構居多，因此其十六烷值較低。試驗表明，此柴油啟動性能和煙塵排放量與0＃柴油相近，但發動機功率較低。故若要將此柴油作為成品油投入市場應添加十六烷值改進劑或與直餾柴油摻兌使用。
(3)重油：其名稱是源于餾出溫度較高(＞330℃)，這部分餾分含有橡膠加工過程中的添加劑，經過實驗驗證，正好可作為橡膠加工的軟化劑，以代替松焦油使用。
4 炭黑的處理及應用
從反應器出來的炭黑粒度較大，根據指標要求，炭黑粒子的二次結構應按不同的使用目的和要求一般在250～350目之間為宜，因此需先經機械磨細，再經風力篩分得到所需粒度的炭黑。炭黑的主要理化分析指標列在表5中。
表5 炭黑的理化分析結果
|
從表5可看出，炭黑的灼燒殘余物(灰分)較多，結合原材料的特性，可推測殘余物為：(1)難分解的硫化物及硫酸鹽﹔(2)橡膠加工過程加入的無機鹽及金屬氧化物﹔(3)廢舊輪胎帶入的機械雜質。通過工藝分析，炭黑的產量為35%左右，即炭黑均為原料中固有的，生產過程中橡膠沒有生成碳化物，從而保證了炭黑的質量。經應用實驗，本技朮所生產的炭黑可直接應用于橡膠成型制品的生產，其優點是與普通耐磨炭黑按一定比例混用，其耐磨性能大大增強。
5 結 論
采用催化劑A對廢舊橡膠輪胎進行催化裂解是一項變廢為寶的先進技朮，且耗能低、產品質量好、工藝操作容易。經過實驗分析，本項技朮是將廢舊橡膠輪胎恢復到其組成的原始狀態石油餾分和炭黑，工藝合理，技朮可行，最大限度地降低了二次污染，具有較高的經濟效益和社會效益，其應用前景十分廣闊。
