活性炭與超濾組合工藝深度處理飲用水
超濾膜過濾飲用水深度凈化工藝是近年發展起來的一種新興工藝，其顯著優點是能有效去除水中的病原菌(如賈第蟲孢囊、隱孢子蟲卵囊和大腸桿菌)。超濾膜對有機物的去除率取決于原水水質和膜孔的大小，在較大的范圍內變化。在超濾膜的應用過程中，最重要的是膜阻塞和膜污染問題。水中的有機物、無機物、懸浮固體顆粒、微生物和膠體物質等在膜表面和膜孔內累積將破壞膜的運行性能，并極大地縮短膜的使用壽命；钚蕴颗c超濾膜的組合系統克服了單用任何一種處理手段時的弱點，如活性炭出水中常常含有一定量的細菌而影響出水的水質，超濾膜則存在膜阻塞和膜污染的問題。在組合系統中，利用活性炭對進水進行必要的前處理，如去除水中大部分的濁度、各種類型的有機化合物和色度［1、2］，這些物質的去除為后續的膜過濾提供了必要的保障，從而緩解了膜阻塞和膜污染問題，延長了膜的使用壽命。用膜進行后處理有效地解決了出水中含有一定量細菌的問題，保障了出水水質。
1 試驗材料及方法
中試處理工藝流程如圖1所示，該工藝系統主要由GAC濾罐和淹沒式UF膜單元組成。
 |
2 試驗結果及討論
2.1 對濁度的去除
由于原水是北京第三水廠處理后的出水，該中試系統進水的濁度相當?shù)，一般?.3～0.8NTU(冬季基本上維持在0.3 NTU)。經活性炭吸附和超濾膜過濾后，出水的濁度＜0.1 NTU，在HACH2100P濁度儀的檢測限之外(見圖2)。
 |
2.2 對有機物的去除
2.2.1 高錳酸鹽指數

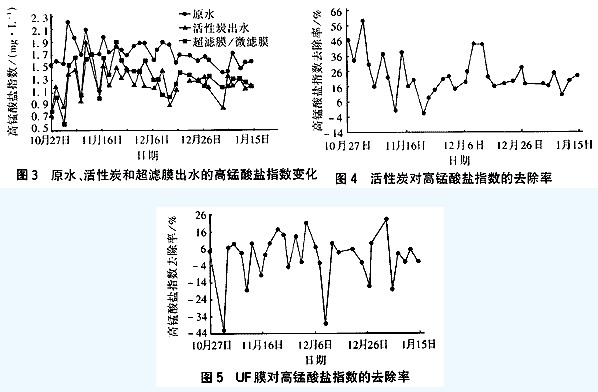

系統對高錳酸鹽指數的去除效果見圖3～5；钚蕴繉Ω咤i酸鹽指數的去除率為10%～60%，其中兩個最低點是由于系統出現故障而停運造成的。再次啟動時沒有進行反沖洗，致使活性炭表面吸附的有機物逆向析出于水中，導致出水表現出較高的高錳酸鹽指數。在系統正常運行時，高錳酸鹽指數的去除率逐漸趨于穩定(20%左右)，這一結果與在其他生產工藝中的結果類似［3、4］。
 |
在該工藝中選用的活性炭是RCT14×40型，比表面積為850m2/g。定量測定活性炭的孔徑分布為：中孔容積0.053cm3/g，微孔容積0.366cm3/g，故中孔容積比普通ZJ-15型炭(0.04cm3/g)大。在液相吸附中發揮吸附作用的主要是中孔這種過渡孔，其容積的增大勢必使RCT14×40型炭對水中分子質量處于中間值、分子表觀尺寸居中的有機污染物的吸附能力增強。活性炭出水中主要含大分子質量和小分子質量的有機污染物，而UF膜的孔徑在0.03～0.1μm，這對大分子質量的有機污染物截留作用較強，對小分子質量的有機污染物基本上沒有去除作用。所以UF膜對高錳酸鹽指數的去除率始終維持較低的水平，最高也僅有25%，在運行平穩后基本維持在10%左右。
2.2.2 UV254
北京第三水廠的水源水是密云水庫的水，其水質的主要特點是含有一定量的腐殖酸和富敏酸，溶解性的腐殖酸和富敏酸的分子質量分別為500～10000 u，這類物質很難被常規工藝 完全去除(對總有機污染物的去除率一般在30%左右［5］，且氯化后形成各種形式的有機氯化物)。對于溶解性的腐殖酸、富敏酸到目前為止還沒有專用的參數來表征它們的濃度。國際上通用的手段是用UV在254 nm處的吸光度來確定溶解性的腐殖酸、富敏酸和相應的消毒副產物的變化情況。本研究中對UV254的測定結果如圖6、7所示。
 |
由圖6、7可見，活性炭和UF膜對UV254的去除率平均值分別為20%和40%，UF膜對UV254的去除率遠高于對高錳酸鹽指數的去除率。UF膜對UV254去除的有效性和高去除率在國外的研究中也得到了證實，如LoTan 和Gary L.Amy等人的報告中介紹膜對于UV254表示的腐殖酸總有機碳有近50%的去除率。對高錳酸鹽指數與UV254比值的變化關系進行對比，發現進水為1.9，出水為3.1，表明該系統對三致物質及其前質的去除與高錳酸鹽指數的去除無正相關性。
2.2.3 GC/MS分析

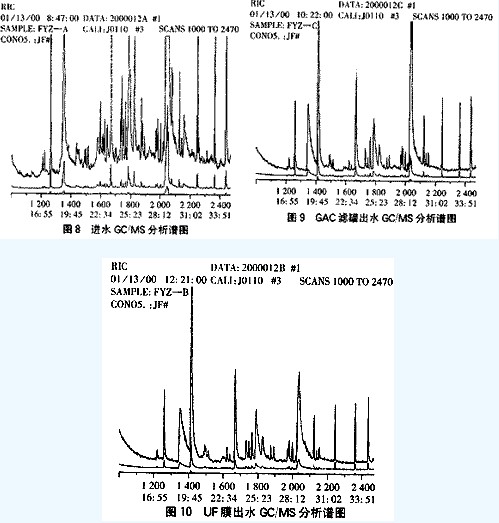

采用GC/MS分析測定了水中有機污染物的分子量分布，結果如圖8～10所示。
 |
原水的有機污 染物分子質量在10 000～500 u之間，共檢出19種烷烴、1種炔烴、1種烯烴和17種酯類(其中苯酸酯占6種)；經活性炭吸附后約61.6%的有機污染物被去除；經UF膜過濾后有26.5%的有機污染物被去除；有些有機物雖然沒被100%去除(如所有的苯酸酯在活性炭出水和UF膜出水中均被檢出)，但其濃度比進水明顯降低；總譜峰面積從進水的4752919減少到活性炭出水的1826441和UF膜出水的1342992(如表1所示)。
2.2.4 大腸桿菌膜對水中病毒和病原微生物的去除主要依 賴于膜的孔徑［6～8］。研究表明，最小的脊髓灰質炎病毒的直徑為28 nm，寬0. 5μm，長2μm，而一般給水系統中的細菌大小是脊髓灰質炎病毒的幾倍到數百倍，因此用孔徑為0.03～0.1μm的超濾膜進行截留去除是毫無問題的，研究結果也證實了這一點，即在整個水廠正常運行期間出水中始終未檢出大腸桿菌。
3 結論
在北京燕山石化總廠飲用水深度凈化現場進行的研究結果表明，該系統能有效地去除水中的高錳酸鹽指數、UV254和大腸桿菌，尤其是對腐殖酸和富敏酸以及相應的消毒副產物都有較高和穩定的去除效果。活性炭與UF膜組合系統對濁度的去除效果顯著。當進水濁度在0.3～1 NTU變化時，出水濁度＜0.1 NTU或經常小于儀器的檢測限。組合系統中活 性炭對高錳酸鹽指數的去除率在20%左右，UF膜對高錳酸鹽指數的去除率在10%左右，并且受進水水質的影響比較顯著。組合系統對UV254的去除率較高，活性炭對UV254的去除率在20%左右，UF膜對UV254的去除率在40%左右。這在一定程度上表明，膜對腐殖酸、富敏酸和與之相應的消毒副產物的去除率較高，即膜是一種去除水中三致物質及其前質的較有效手段之一，而且這一去除率與高錳酸鹽指數的去除率呈正相關。GC/MS分析結果顯示，經活性炭吸附后約61.6%的有機污染物被去除，經UF膜過濾后有26.5%的有機污染物被去除，對烷烴有機污染物的去除率較高，有些有機物雖然沒被1 00%去除(如苯酸酯在活性炭和UF膜出水中均被檢出)，但其濃度比進水明顯降低，總譜峰面積從進水的4752919減少到活性炭出水的1826441和UF膜出水的1342992。選用孔徑為0.03～0.1μm的超濾膜，利用截留能完全去除水中細菌和致病原生動物，在整個水廠正常運行期間的出水中始終未檢出大腸桿菌。
