NID脫硫技術中反應器的設計要點

更新時間：2009-09-28 11:50 來源：作者: 閱讀：4410

NID脫硫工藝中采用的反應器是專利技術制造的產品,作為該脫硫技術的核心部件,它的設計好壞直接影響脫硫效率、系統運行的穩定性,因此其設計極為關鍵。

為了使從混合槽內的物料進入反應器內能迅速充滿整個橫截面, NID反應器橫截面設計成扁矩形,煙道截面長度通常≤4 m,寬度通常≤1·6 m,空塔流速17 ~ 18·5 m/s,每個反應器處理風量為30 ~43萬m3/h。反應器內部采用一層特殊材料作內襯(內襯材質為:HARDOX,內襯壽命確保>4年),避免了因混合物的劇烈摩擦使反應器受磨損。

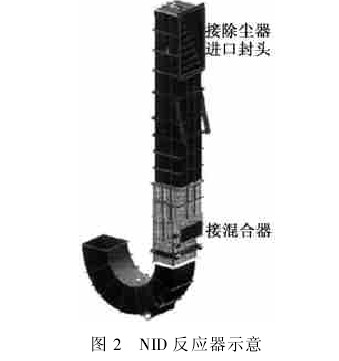

NID反應器見圖2。反應器由如下4部分組成:

(1)底部U形彎頭。反應器的底部U形彎頭和循環物料入口段的設計,應使煙氣在反應器中形成合適的流場,入口上部的空氣動力流場對于混合區的物料與煙氣快速、均勻的混合及物料的干燥都是非常重要的。

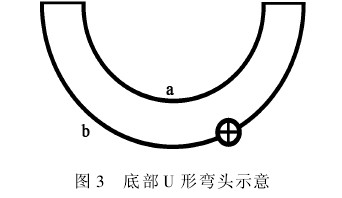

底部U形彎頭見圖3。為避免煙氣在底部形成渦流,盡可能降低阻力損失和減少上部物料掉入彎頭底部,對底部U形彎頭進行了特殊設計。底部U形彎頭內彎a和外彎b的曲率半徑分別等于反應器截面寬度1倍和2倍。外彎b按漸開線設計,類似離心風機的蝸殼設計。從U形彎頭入口開始外彎b逆時針45°圓弧的圓心與內彎同心,外彎b其余部分圓弧的圓心與內彎不同心,兩個圓心距離為反應器截面寬度的15%。

為防止極少數因增濕結團而變得較粗的顆粒在重力的作用下落在反應器底部,減小煙氣流通截面,在U形彎頭底部設有一個螺旋輸送機,通過該螺旋輸送機將掉到底部大塊結團的物料輸送出去,并經電動鎖氣器排入輸灰系統。

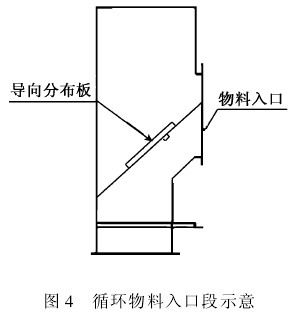

(2)循環物料入口段。循環物料入口段見圖4。循環物料入口段下部接U形彎頭,入口煙氣流速按20~23 m/s設計,上部接煙道塔,出口煙氣流速按15~18 m/s設計;其側面與混合器相連,反應器側面開口隨混合器出口而定,反應器與混合器的接口尺寸通常為4 m×0.95 m。在循環物料入口段設有一個可轉動的物料導向分布板,其作用有兩個:①從混合器出來的物料混合器內流化風為動力和借助反應器負壓抽吸作用進入塔,為防止物料在塔截面上分布不均勻,設置物料導向分布板使物料均勻分布在塔截面上;②在鍋爐負荷降低,煙氣量減小,通過循環物料入口段煙氣流速降低時,由轉動導向分布板調節其與壁面的間隙大小,形成喉口,使煙氣通過此喉口時流速增大,減小物料掉入塔底部的幾率。

(3)脫硫反應段。NID脫硫工藝采用垂直煙道作為反應器,高度為15~20 m。煙道內的流速為17~18 m/s,煙氣在反應器內停留時間為1~1·5 s。

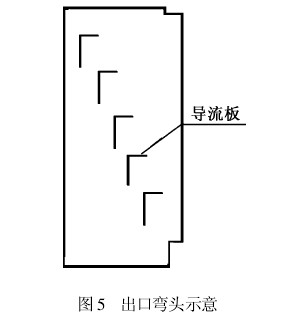

(4)出口彎頭。出口彎頭通常采用直角彎頭(見圖5),內彎和外彎的曲率半徑較小,為降低直彎頭引起的阻力損失,在彎頭內設有導流裝置,導流板設計可參照《火力發電廠煙風煤粉管道設計技術規程》(DL/T5121-2000)設計。
