堿渣吸收硫酸尾氣工藝設計與研究
摘要:探討堿渣代替純堿吸收硫酸尾氣，其內容包括產品質量狀況、產品方案、消耗成本、工藝控制條件、產品市場調研小結等;為有關廠家試驗嘗試提供了可行性研究和技術指導;也為關注尾氣吸收和亞硫酸氫鈉產品的廠家和商家提供了有參考價值的信息。
關鍵詞:尾氣吸收,堿渣利用,亞硫酸氫鈉
堿渣是水合肼副產，雖然已有利用，但未充分利用，尤其是利用于硫酸尾氣吸收這個新的利用途徑更是值得討論。
處理硫酸尾氣一直是倍受行業關注的問題，要在追求環保達標的同時，使其吸收產品又有經濟效益往往是比較困難。以往流行的氨吸收劑因漲價幅度大而使不少廠家被迫放棄。尋找新的吸收劑，尤其是價格較低即吸收成本低，所生產的產品又有市場的這類吸收劑一直是行業的追求。用堿渣替代純堿，是一種新的嘗試。
該專題研究可以指導人們作出選擇，也可以指導人們進行嘗試。其次，由于堿渣的主要成分就是碳酸鈉，因此其專題研究對使用純堿作吸收劑的廠家也有一些參考價值。
1 硫酸尾氣數據及分析
1. 1 原始數據
正常工況條件下，尾氣進塔溫度40 ～ 80 ℃;流量 84 000m3 / h，壓力3 500 Pa; 成分是N2、O2、SO2、SO3 等，其中SO2 是0. 4% ～ 0. 6% ，酸霧SO3 是 ≤500 mg /m3。株化每班原用吸收劑液氨2. 5 t。
1. 2 計算數據
由于以上SO2 數據不能直接使用，因此只有在設定條件下進行數據換算。假定尾氣的平均分子量與空氣近似也取29，則29 g 尾氣在0 ℃ 和101. 325 kPa (1 個大氣壓) 的標準狀況V0 為22. 4 L。如果29 g尾氣是在60 ℃ 和105 kPa(1. 035 個大氣壓) 條件下，則體積V1 為26. 4 L。
在正常工況條件下進塔尾氣為60 ℃ 時，1 000 L 尾氣計重1 098. 5 g。
如果尾氣中含SO2 為0. 5% ，則1 000 g尾氣中含 SO2 為5 g，即60 ℃ 尾氣每立方米含SO2 為5. 5 g。
株化硫酸尾氣含SO2 數據大小居中間水平，大于杭州富春江冶煉廠0. 298% 和金隆銅業有限公司 152 mg /m3 ， 小于江西有色冶煉加工總廠7 500 mg /m3。
2 原料堿渣數據
2. 1 原始數據
株化水合肼副產堿渣日產100 t，主要成分是十水碳酸鈉，組成分別是Na2CO3·10H2O、水、NaOH、 NaCl，對應含量分別為80%、15%、2%、1. 5%。
2. 2 計算數據
堿渣中的十水碳酸鈉組分折計算碳酸鈉( 無水) 為29. 65%。
堿渣中的NaOH 組分按堿當量折算成碳酸鈉為2. 65%。
以上堿渣中的總堿折Na2CO3 為32. 3%
3 產品方案及基本生產方法
3. 1 產品方案
產品方案定為亞硫酸氫鈉，是由原料堿渣的主要成分Na2CO3 所決定，如果要進一步生產亞硫酸鈉，就得要同時消耗燒堿。產品方案定為亞硫酸氫鈉溶液，這是考慮到以尾氣和堿渣為原料，產品中的氯化鈉和硫酸鈉雜質相對較多，生產固體亞硫酸氫鈉考核氯化鈉比較嚴格，難以達標，其次是有效含量達96% 也較困難。根據“產品質量狀況分析”的數據也不難判斷，本溶液產品不經歷去除雜質的工藝過程做固體產品，要使總雜質含量控制在4% 以下比較困難。
3. 2 基本原理與流程

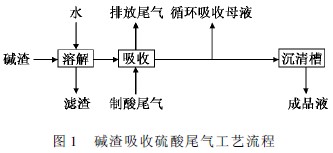

以制酸尾氣為原料，以堿渣代替純堿作吸收劑，生產亞硫酸氫鈉溶液產品，其生產方法與純堿吸收法相同，參考手冊文獻［1］，其基本生產原理和基本工藝流程如圖1 所示。
 |
在吸收制酸尾氣的過程中，堿渣的有效成分是 Na2CO3 和NaOH。尾氣中的SO2 與堿渣溶液發生中和反應生成產物亞硫酸氫鈉;尾氣中的SO3 也與堿渣溶液發生中和反應生成伴生物硫酸鈉。
4 產品質量狀況分析
4. 1 生產溶液規格產品質量可行
雖然原料堿渣中的氯化鈉雜質有可能帶入亞硫酸氫鈉產品之中，但其溶液產品質量指標中沒有與氯化鈉相關的考核指標。
雖然原料尾氣中的三氧化硫雜質有可能使亞硫酸氫鈉產品帶硫酸鹽，但其產品質量指標中也沒有與硫酸鹽相關的考核指標，并且這項雜質的來由與使用堿渣原料無關。無論是使用何種吸收劑，只要是以尾氣為原料生產的亞硫酸氫鈉產品都難免要夾帶硫酸鹽雜質。
當然，固體產品亞硫酸氫鈉，考核氯化物很嚴格 (0. 01% 以下) ，同時對總雜質含量的控制要求也較高(4% 以下)。

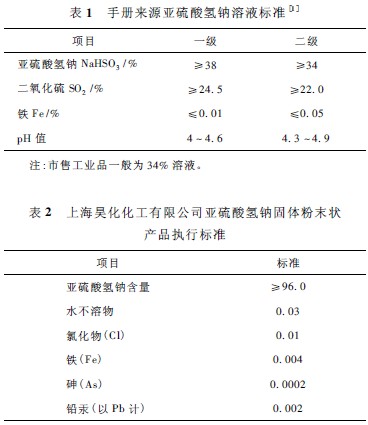

亞硫酸氫鈉溶液產品和固體產品的質量指標見表1 和表2。
 |
4. 2 堿渣原料帶入雜質數據分析
如果原料堿渣的氯化鈉雜質全部帶入到亞硫酸氫鈉溶液產品中，其含量為1%。已知堿渣中總堿折碳酸鈉為32. 3% ，雜質氯化鈉為1. 5% ，38% 規格亞硫酸氫鈉溶液產品至少含SO2 為24. 5% ; 設吸收 24. 5 g SO2 的同時也按其含量比吸收SO3 為2. 23 g，二氧化硫和三氧化硫分別消耗碳酸鈉x1 和x2 ，合計 x，x 碳酸鈉折堿渣消耗y;則38% 規格亞硫酸氫鈉溶液產品每百克中所含雜質NaCl 的克數z 的計算過程如下:
106∶ 128 = x1 ∶ 24. 5 x1 = 20. 29( g)
106∶ 80 = x2 ∶ 2. 23 x2 = 2. 955( g)
y = (20. 29 + 2. 955) ÷ 32. 3% = 71. 966( g)
z = 71. 966 × 1. 5% = 1. 08( g)
4. 3 原料尾氣帶入雜質數據分析
針對株化硫酸尾氣來講，如果其中的SO3 是與 SO2 按比例吸收并全部轉化為硫酸鈉帶入到亞硫酸氫鈉溶液產品中，雜質Na2 SO4 的含量為3. 96%。已知尾氣中含SO2 為5. 5 g /m3 ，含SO3 為0. 5 g /m3 ， 38% 規格亞硫酸氫鈉溶液產品含SO2 至少為 24. 5% ;設吸收24. 5 g二氧化硫的同時吸收質量a 的三氧化硫;則質量a 的三氧化硫轉化為硫酸鈉b，計算過程:
a = 24. 5 × (0. 5 /5. 5) = 2. 23( g)
2. 23∶ b = 80∶ 142
b = 3. 96( g)
5 消耗定額及成本
5. 1 堿渣消耗定額
理論定額:根據產品質量指標數據和前章節計算數據可知，生產1 t 38% 規格NaHSO3 溶液產品至少需要消耗SO2 245 kg，同時也要吸收SO3 22. 3 kg;對應碳酸鈉的消耗分別是202. 9 kg和29. 55 kg;即生產 1 t38% 規格NaHSO3 溶液產品的碳酸鈉理論消耗定額為232. 45 kg。如果用堿渣代替純堿，則含Na2CO3 為32. 3% 的堿渣的理論定額是0. 71966 t / t。
設計定額:如果以參考資料［1］為依據結合尾氣原料實際情況設計實物堿渣消耗定額，可定為每噸 38% 規格亞硫酸氫鈉溶液產品消耗含碳酸鈉32. 3% 的堿渣為0. 75 t。
5. 2 其他消耗定額
生產方法類同的純堿吸收范例［1］，電消耗定額是56 kw·h，因此堿渣吸收法生產1 t 38% 規格亞硫酸氫鈉溶液產品的電耗定額可設計為60 kW·h / t。如果制酸尾氣中SO2 被看作是一種資源，則計算考核其消耗定額也有實際意義。根據產品質量標準可知，每噸38% 規格亞硫酸氫鈉溶液產品中至少含二氧化硫245 kg。如果吸收率取90% ，則SO2 的消耗是272 kg，折原料制酸尾氣是5 萬m3。
5. 3 成本預測
如果含Na2CO3 32. 3% 的堿渣價格以每噸300 元計，工業電按0. 6 元/ ( kW·h) 計;則堿渣定額0. 75 所對應的消耗成本是225 元，電耗定額是60 所對應的消耗成本是36 元。其余還有折舊大修、包裝、工資等成本項目，不包括管理項目在內的這些成本項目，根據資料［1］估計，可控制在每噸200 多元的水平。以上五個成本項目合計總額可控制在500 元/ t 以下。工業純堿98% 規格每噸為1400 元，如果吸收劑全用純堿，則吸收劑的消耗成本為346. 1 元，比用堿渣多121. 1 元。
根據已知數據計算，每個班即8 h 的設計吸收 SO2 為3 326 kg，設計38% 規格亞硫酸氫鈉溶液產品的班產量為13. 6 t，設計堿渣班消耗量為10. 2 t，設計堿渣班消耗成本為3 060 元。顯然，比原來每班消耗 2. 5 t液氨相比，每班減少吸收劑消耗成本4 440 元。至于原來株化亞硫酸銨鹽產品，為何氨定額那么高，有待調查分析。
6 工藝控制條件
6. 1 堿渣溶液配制
6. 1. 1 配制溫度
堿渣溶液的配制及出料使用溫度都可以設定為 30 ～ 40 ℃，其控制點當然是設置于堿渣溶液專用配制槽。
在30 ℃時，碳酸鈉的溶解度最大;當溫度低于或高于這個溫度時，溶解度都要下降，尤其是低于這個溫度時，下降很明顯。
根據NaCO3·H2O 溶解度數據，在30 ℃時溶解度為50. 5 g，40 ℃ 時溶解度為48. 5 g，可以推算堿渣在 30 ℃和40 ℃時，折碳酸鈉Na2CO3 的飽和溶液分別是 28. 7% 和27. 9%。
6. 1. 2 配制配比及濃度
根據碳酸鈉飽和溶液濃度數據—取值為28% ，即可設計堿渣的溶解配比。設定堿渣比值為1，則水比值為0. 06。其計算過程如下:
［1 × 80% × 106 / (106 + 180)］÷ (1 + X) = 28% X = 0. 06
根據以上計算，在配制堿渣水溶液時，每噸即 1 000 kg堿渣最少可配水60 kg;這種溶液中的總堿折 Na2CO3 為30. 5% ，在加水之前，堿渣的總堿折Na2CO3 為32. 3%。
6. 2 環？刂茦準
為保證環保吸收效果達到要求，株化原氨吸收塔對尾氣SO2 回收控制指標是大于等于90% ，株化排空尾氣濃度執行標準是低于0. 042%。排放標準附加條款是煙囪高度100 m，SO2 排氣量不超過190 kg / h。如果改用堿渣作吸收劑吸收處理尾氣，其環保標準還是不變。
6. 3 吸收條件與控制
為保證環保吸收效果，仍然是采用流行的多段吸收工藝。如果把尾氣分為一次尾氣、二次尾氣、排空尾氣，那么吸收液就可分為一級循環吸收母液和二級循環吸收母液。一級循環母液是高pH 值溶液，其堿度可控制在每升0. 6 mol以上，pH 值為11 以上，該一級循環母液對二次尾氣進行吸收，對排空尾氣起把關作用。二級循環母液是低pH 值溶液，其pH 值在7 以下，該二級循環母液對一次尾氣進行吸收。當二級循環母液的濃度和pH 值達到亞硫酸氫鈉溶液產品的質量要求時出料；蛘哒f在產品出料之時機二級循環母液的濃度是控制在38% 以上，pH 值是控制在4 ～ 4. 6。二級循環母液對尾氣的吸收能力較差，是pH 值控制低所致，pH 值控制低又是產品為酸式鹽所致。如果是部分使用燒堿做亞硫酸鈉溶液產品，其二級循環母液的吸收能力就要強一些。因為亞硫酸鈉溶液的pH 值是9. 6。
7 產品市場調研小結
7. 1 產品用途
用于棉織物及有機物的漂白。在染料、造紙、制革、化學合成等工業中用作還原劑。醫藥工業用于生產安乃近和氨基比林的中間體。食用級產品用作漂白劑、防腐劑、抗氧化劑。溶液級產品的用途應該是不包括“醫藥”和“食用”。
7. 2 產銷行情概述
以前由于液氨價格相對較低，氨的分子量小即堿當量小，對硫酸尾氣的吸收成本低，硫酸尾氣吸收劑流行使用液氨或氨水，所以在過去亞硫酸鹽產品中的銨鹽產品是主流，F(xiàn)在，液氨價格漲價幅度較大，所以市場上的亞硫酸鹽產品已改變?yōu)槭且遭c鹽居多。生產鈉鹽的廠家，多數都是同時生產亞硫酸鈉和亞硫酸氫鈉。銨鹽亦如此。在已了解到的亞硫酸氫鈉生產廠家中，生產溶液產品的相對較少，暫時只是在網上查到一例，宜興市化學試劑廠，生產的溶液產品每噸1 500元。
產品價格也是體現了鈉鹽占居優勢，溶液規格和固體規格都不例外。最具可比性的是溶液產品，因為溶液產品往往是來源于硫酸尾氣吸收副產。現在鈉鹽固體產品一般都不是來源于硫酸尾氣副產，至少不是直接來源。鈉鹽固體產品的含量都特別高，一般都是 98% 或99%。一例銨鹽固體產品是副產亞硫酸銨，其含量只有85%。
目前，亞硫酸氫鈉規模最大的規格是固體粉末狀規格，規模最大的廠家是天津靜海，年產1. 5 萬t。該廠亞硫酸鹽總產能是每年3 萬t。
目前，國內銷售市場比較活躍的地區之一是河南。目前，國內亞硫酸氫鈉產品的整體市場行情看好。
8 結束語
以純堿為原料與以堿渣為原料相比，或者是以硫磺為原料與以尾氣為原料相比，其道理都是一樣，要使產品達到同樣的標準，當然是以堿渣和尾氣為原料的技術難度要高一些。因此，我們應該采取以下對策:
1)目前以尾氣為原料的亞硫酸鹽產品都盡量選擇溶液規格。
2)為加強尾氣資源的利用要建議國家有關部門另行制訂副產亞硫酸鹽的標準。
3)企業加快技術進步和加大資金投入使生產裝備技術上新的臺階，使副產能夠達到正產同樣的質量水平。
參考文獻
［1 ］ 天津化工研究院. 化工產品手冊. 無機化工產品［M］. 北京: 化學工業出版社，1993.
［2 ］ 葉樹磁. 硫酸廠生產焦亞硫酸鈉的可行性分析［J］. 硫酸工業， 1998，157(5) :19.
