社區污水再生利用、雨水蓄用與水景觀建設技術與集成化策略
摘要：人們生活品質的不斷提高，推動了城市社區水景觀的發展。本文對我國社區污水再生利用、雨水蓄用及水景觀建設現狀和存在的問題進行了分析和探討，對傳統景觀水體水質凈化與保持技術作了比較，提出社區污水再生利用、雨水蓄用與水景觀綜合解決方略，介紹了典型的技術方案，并通過工程案例論證了其技術科學性、工程合理性和經濟可行性，為資源節約型、環境友好型社區水系統的構建提供了新的思路。
關鍵詞：污水再生利用,雨水蓄用,社區,水景觀
引言
水是城市發展的基礎性自然資源和戰略性經濟資源，水環境是城市發展所依托的生態基礎之一。長期以來，社區水系統僅包括給水和排水兩大系統。給水系統負責向社區居民、工作場所供水，滿足其生活用水需要；排水系統負責將社區居民生活產生的污水和雨水排出社區[1,2]。隨著社會的發展，水資源的短缺壓力以及公眾生態環境意識的提高、對生活質量提高的需求，極大豐富了社區水系統的構成及其內涵。除了傳統的給水和排水系統外，社區水系統還應包括再生利用（含雨水利用）系統和水景觀系統。這一內涵的拓展，使得社區“第二水源”的開發和利用、景觀水系的建設和維護成為城市基礎設施改進和升級的重要組成部分。
1 現狀及問題
社區污水再生利用在國內已有不少研究和實踐[3]。一些城市已出臺了相關的政策法規，如北京市2001年5月29日發布的《關于加強中水設施建設管理的通告》，明確要求新建工程中，建筑面積2萬m2以上的賓館、飯店、公寓等，建筑面積3萬m2以上的機關、科研單位、大專院校和大型文化、體育等建筑，建筑面積5萬m2以上，或可回收水量大于150m3/d的居住區和集中建筑區等，必須建設中水設施；對于屬于前兩項范圍的，應根據條件逐步配套中水設施。天津市人大2003年9月10日通過《天津市城市排水和再生水利用管理條例》，規定“建筑面積超過2萬m2的賓館、飯店、公寓、綜合性服務樓和高層住宅等建筑；規劃人口在1萬人以上的住宅小區；建筑面積超過3萬m2的機關、非企業單位和綜合性文化體育設施”，“應當按照再生水利用規劃和建設規范、標準，建設再生水利用設施”。2005年7月19日天津市人大通過了該條例修正案并正式發布。此外，濟南、昆明等城市也頒布了相應的政策法規。這些政策法規的出臺，對社區污水再生利用、雨水蓄用等“第二水源”的開發起到了有力的推動和有效的規范作用。
目前我國社區污水再生利用大多以沖廁和小區雜用為主。2004年8月~2005年3月，筆者對京津地區的48家社區污水再生利用狀況作了調研（其中商業樓宇、大專院校、居民小區各16家），其出水用途統計如圖1所示？梢娫谏鐓^(qū)污水再生利用中，沖廁和綠化占了相當大的比例。
|

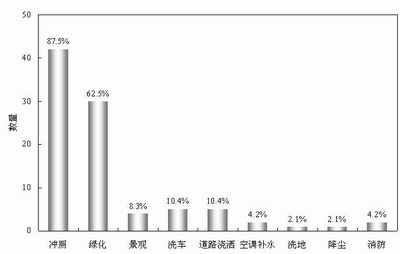

圖1 社區污水再生利用目標統計 |
社區雨水利用目前尚處于起步階段。北京、上海、杭州等大中城市近年來開始監測降雨及其徑流的水量和水質變化規律，逐步積累供雨水處理和利用的基礎數據。一些大型建筑物已建有完善的雨水收集系統，如上海浦東國際機場航站樓，其屋面各組成部分的水平投影面積達17萬余m2，暴雨季節雨水收集量可達500m3/h。遺憾的是，這些雨水未能有效的處理和利用[3]。
近年來隨著人們生活質量的提高，社區水景觀建設越來越受到重視。一批水景樓盤的熱銷，帶動了房地產開發商的投資熱情。但不少社區水景觀的補充水源，多為地下水、地表水乃至自來水，一方面造成了水資源的浪費，另一方面增加了水景觀的維護成本。
縱觀社區污水再生利用、雨水蓄用和水景觀建設，目前仍有以下問題需要解決：
（1）設計理念問題。目前社區水景觀的設計，一般只注重其觀賞效果，缺乏對水體的生態完整性、水流態的多樣性、生物棲息地的合理配置等生態要素的統籌考慮，人為破壞了水體的生物系統，降低了水體的自凈能力。
（2）水源問題。人工景觀水體的來源有：地表水（天然河、湖泊、水庫水）、地下水（深層水、淺層水、潛水、滲透水）、雨水（雨水、雪水）、市政自來水、自備水源水、工業循環水（大型電廠冷卻水）及城市污水再生利用水。目前景觀水體補充水源過于依賴傳統的地下水、地表水，對社區污水、雨水等“第二水源”的重視不夠。隨著水資源危機和水污染的加劇，景觀水體以地下水、地表水作為補充水源受到越來越多的限制。如果不考慮社區污水、雨水等“第二水源”的開發利用，社區水景觀無疑將成為一個“奢侈品”。
（3）水質保持問題。缺乏成熟的水質保持技術措施，尤其是長效、低廉、生態的水體凈化與水質保持技術和雨水污染物控制、雨水利用技術，景觀水體易發生水華，喪失其景觀效果。不少社區水景觀經歷了短暫的“輝煌”后，要么干涸閑置，要么臟亂不堪，本該成社區“亮點”，卻反而變成了“污點”。
因此，從社區水系統的綜合規劃角度出發，未來社區水系統的建設，必須注重社區污水、雨水等的開發利用，實現其多目標的再生利用，以新的水源建設社區水景觀，并根據生態和景觀要求，選擇安全可靠、經濟可行、效果持續、景觀觀賞性強的生態技術，達到水質保持的目標，創造健康的景觀水系。
2 景觀水體水質凈化與保持技術

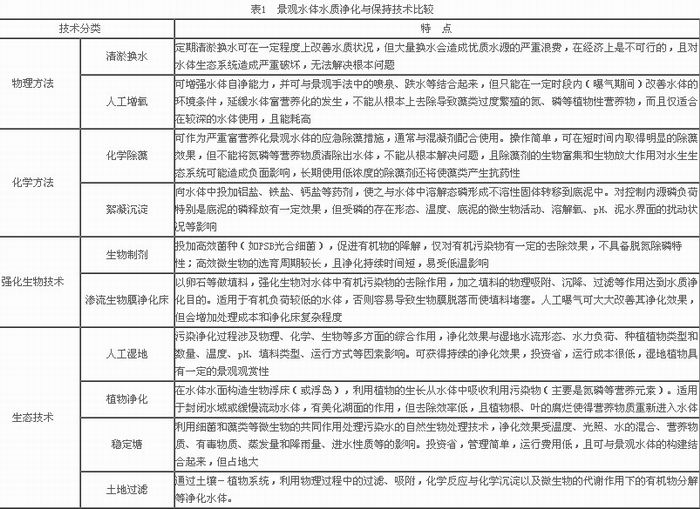

目前常見的景觀水體水質凈化與保持技術及其特點比較見表1[4~17]。
 |
與其他技術相比，生態技術具有明顯的優越性，具體表現在：①著眼于水體自凈能力的強化，能持續發揮作用；②遵循水體生態系統的自然規律，副作用小，對環境友好；③所需投入能源、物質少，人為管理控制少，更為經濟；④易融入水景觀整體設計和建設，外在表現形式自然親切，更富人性化。
3 社區污水再生利用、雨水蓄用與水景觀建設綜合解決方案
社區景觀水體一般具有以下特點：①與公眾接觸幾率大，必須保證衛生學安全和毒理學安全；②景觀美學要求高；③相對封閉，流動性差。社區污水再生利用、雨水蓄用與水景觀建設技術的選擇，應遵循安全性、長效性、經濟性、實用性、系統性和集成性緊密結合的總體原則，根據社區構成、水質狀況、環境要求等特點，制定技術上科學、工程上合理、經濟上可行的綜合解決方案。據此，提出了圖2所示的社區污水再生利用、雨水蓄用與水景觀建設綜合解決方略。
|

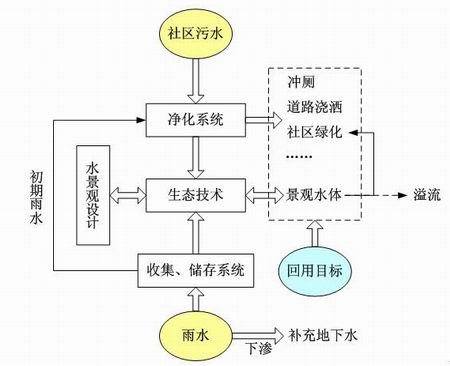

圖2 社區污水再生利用、雨水蓄用與水景觀建設綜合解決方略 |
社區污水和雨水通過收集、凈化系統，一方面滿足社區綠化、沖廁、道路澆灑等雜用水的需要，另一方面經人工濕地等生態技術單元后達到景觀回用的要求，從而很好地解決了社區水景觀的水源問題；水景觀在設計時，將水體水質保持生態技術作為必須環節考慮進來，在構建景觀元素的同時保護景觀水體的生態完整性，使水體通過自然生態的技術不斷得到凈化，保持良好的水質狀況。與傳統的社區水景觀建設相比，該方略的特色表現在以下幾個方面：
（1）優化社區水系統結構，將社區污水、雨水就地處理利用，既可實現社區污水、雨水的零排放，有可為社區水景觀提供穩定而廉價的補充水源；
（2）水景觀設計以尊重自然、崇尚自然為基本出發點，兼顧景觀美學要求和水質凈化要求，理念更新、更科學、更系統。水岸、水面、水中、水底多層次、立體化的生態景觀，更富觀賞性和親和力；
（3）突出經濟可行性。污水、雨水的再生利用可節省數目可觀的水資源，避免了維護中高昂的補水費用；技術投資和運行成本低廉，不會造成物業公司和業主的經濟負擔，而且污水零排放的實現，有望獲得污水處理費或其他稅費的減免。
清華大學環境科學與工程系、北京匯佳漢青中水科技有限公司根據多年研究成果和工程實踐，提出了社區污水再生利用、雨水蓄用與水景觀建設典型技術方案（見圖3）。社區排水按照不同水質狀況，可通過膜-生物反應器工藝、循環式活性污泥法、序批式動態膜-生物反應器、曝氣生物濾池等工藝，對有機物、氮、磷等進行集中削減，出水進行消毒（有研究認為膜-生物反應器工藝出水可不消毒[18]），再經強化人工濕地后進入景觀水體；同時，景觀水體水循環通過人工濕地，達到水質凈化和水質保持的目的。社區雨水經雨水收集系統后，先進行預處理，然后進入景觀水體，由人工濕地進行處理。景觀水體可視具體情況增設噴泉、跌水景觀元素等，進一步進行復氧。
|

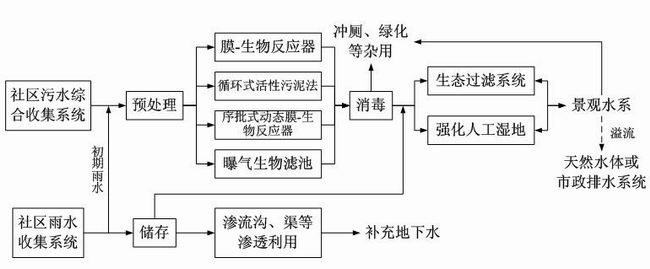

圖3 社區污水再生利用、雨水蓄用與水景觀建設典型技術方案 |
4 案例研究
清華大學環境科學與工程系和北京匯佳漢青中水科技有限公司近年在社區污水再生利用、雨水蓄用與水景觀建設方面進行了較為深入的研究，并已成功應用于工程實踐。下面為幾個典型工程案例的介紹。
4.1 清華大學超低能耗樓雨水利用示范工程
該工程為清華大學超低能耗樓項目示范研究內容之一，以屋頂收集的雨水為水源，通過人工濕地加以循環凈化，形成樓宇小型水景觀。工程于2005年4月底建成，5月初開始正式運行，其中雨水儲存池的面積為32.9m2，人工濕地的面積為32.9m2。濕地種植的植物為景觀效果較好的水柳、鳶尾和美人蕉。
運行結果表明，人工濕地對COD、TP、TN和濁度的去除率分別可達到70%、50%、55%和95%。夏季雨期時水池內水體水質良好，沒有發生水華現象？梢娙斯竦乜梢杂行Ц纳朴晁钏刂械乃|，使其滿足多種雨水利用的需要。
4.2 云南大漁村生活污水再生利用工程

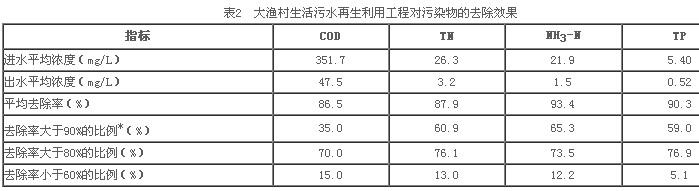

云南大漁村距滇池約2000m。全村共約500戶，現有人口1820人。示范工程設計處理污水量77m3/d，設計進水水質：CODCr200mg/L，氨氮23mg/L，總氮30mg/L，總磷5mg/L。根據工程現場地形特點，采用表面流濕地和潛流濕地相結合的工藝方案。該工程將生態和景觀設計納入到濕地系統，按照紅、黃綠三種顏色協調搭配，植物高低錯落有致的設計原則，對濕地周邊進行了綠化，成為居民生態休閑區。工程對污染物的去除效果見表2。
|
*有效取樣數量46個。 |
4.3 某培訓中心污水再生利用、雨水蓄用與水景觀建設工程
該工程位于北京郊區，包括三個子工程：所有辦公樓排放的污水處理及再生利用工程（含樓內節水設施改造工程）、雨水收集處理工程、人工濕地工程及人工湖景觀工程。
污水處理及再生利用工程采用MBR工藝，對已有的中水工程進行改造，處理規模為120m3/d。雨水利用工程包括兩部分：一部分經預處理（如初期雨水棄流）后進入人工湖，作為人工湖補充水源之一；另一部分通過下凹式綠地、滲透溝、透水路面/廣場等，下滲補充地下水。人工濕地工程處理能力為1000m3/d，可保持培訓中心人工湖水質，及時削減再生水和雨水帶入湖內水體的各種污染物。
該工程將污水再生利用、雨水利用、社區水景觀建設融為一體，實現了工程經濟效益、環境效益和社會效益的“共贏”。
4.4 北京清河上游河岸生態過濾系統
北京清河發源于香山碧云寺，現源頭泉水已斷流，補充水源主要為污水處理廠出水和雨水。因水源限制，為保證清河各段河道保持水面，河道管理部門將沿河各閘長時間關閉，成為一條滯留型城市景觀河道。河道上游黨校橋附近有中央黨校、圓明園花園小區等，形成一個較大的社區。為控制夏季河道水華，改善社區河道景觀，在上游黨校橋西側南岸興建了生態過濾系統工程。

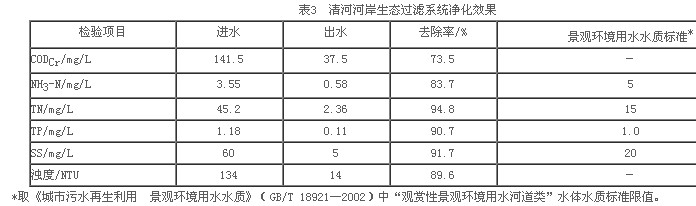

工程設計處理規模600m3/d，占地面積800m2。系統采用清華大學自主研發的高效復合功能填料，并選擇栽植了菖蒲、鳶尾、美人蕉、蘆葦?shù)戎参铮纬蓮秃线^濾帶。工程于2005年3月開始設計，7月動工，8月開始通水運行。調試完成后的處理效果如表3所示。
 |
5 結論
人們生活品質的不斷提高，推動了城市社區水景觀的發展。社區水景觀的建設，應當優先考慮使用社區再生水、雨水作為補充水源。通過社區污水再生利用、雨水蓄用與水景觀建設綜合解決方案，可將社區的污水再生利用、雨水蓄用、水景觀進行有機的組合，既解決了社區污水再生利用、雨水利用問題，減少了外排污水和雨水量，節約了水資源，又可經濟地營造社區水景觀，提高社區居民生活質量，提升社區建筑品質。這一集成化技術方案的推廣，有望為我國社區水系統規劃和建設提供一個經濟可行、技術可靠的設計思路，為建設節約型社會服務。
