臨南油田采油污水處理工程
臨南油田位于山東省臨邑縣境內，是勝利油田臨盤采油廠的主力油田之—。產出的油水混合物經臨南聯合站處理后，實現油水分離；產水量5000m3/d，污水經處理后，回注臨南油田。對于注水開發油田，回注水的水質直接影響到油田的開發效果和原油產量的穩定。為解決回注污水水質達標的難題，臨盤采油廠于2000年對污水處理裝置進行系統改建，采用江漢石油學院的污水處理新技術，使污水水質達到注入水標準。裝置投入運行后，徹底解決了污水水質達標的問題。

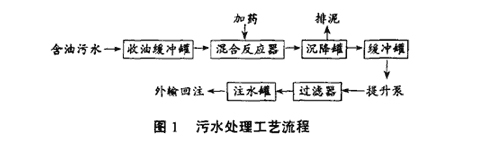

污水處理工藝流程如圖1所示，從油區分離出的污水利用自身壓頭進入2座200m3緩沖接收罐，除油后自流進入混合反應器，在反應器中完成各種水處理藥劑的投加，然后進入2座700m3沉降罐，沉降分離出污水中的油和懸浮物，污水中的污泥沉淀后從沉降罐底部通過特制的排泥裝置排放到污泥池中，上部澄清水進入2座100m3緩沖罐，然后通過提升泵加壓進入過濾器過濾，濾后水進入注水罐外輸回注地下，污泥池中的污泥由污泥脫水設備處理為含水55%左右的泥餅外運。
 |
主要處理構筑物和設備
、俪两倒蓿含F(xiàn)有沉降罐為700m3，保留原有筒體，內部構件按新工藝要求改造為逆向流沉降系統，規格為φ11500mm×7180mm，出水口高度5900mm，有效容積為540m3，沉降時間為4.3h，上部設有收油槽，下部有排泥管和沖泥管。
②混合反應器：混合反應器為鋼制容器，φ2000mm×7100mm，各種水處理藥劑加入其中，利用水力作用的原理完成混合攪拌，使反應進行完全，有效容積15m3，反應時間3.6min。
③加藥裝置：根據工藝要求加入4種化學藥劑，加藥系統按照加藥量進行配套，選擇耐磨加藥泵進行加藥，便于準確控制加藥量。
、苓^濾器：為保證污水水質，在沉降罐后采用雙濾料全自動過濾器。規格為GLWA100/0.6（φ3000×4250），處理水量為270m3/h，濾料為無煙煤、石英砂，按不同粒徑和級配比從下到上依次填裝，濾料反沖洗高度為0.80m，反沖洗時間為8h一次。
⑤污泥池：污泥濃縮池1座，鋼混結構，有效容積420m3，設置PNT-5000型刮泥機2臺，污水回收泵1臺，Q=50m3/h。
、尬勰嗝撍畽C(jī)：選用自動廂式壓濾機XAZ100/1080-U-0.8型2臺，配套耐莫污泥泵2臺，Q=25m3/h，P=0.8MPa。
、咦詣蛹铀幙刂葡到y(tǒng)
為保證加藥連續準確進行，防止水量波動起伏時加藥量不準而引起水質的變化，對4種藥劑加量，通過測定來水的總流量，輸入計算機，由專用控制軟件對加藥泵進行控制，保證加藥的準確性。
主要技術經濟指標
工程總投資：770萬元（其中儀器20萬元），裝機容量142.1kw，常用功率30～67kW，污水處理藥劑成本0.71～0.79元/m3。采出液中隨原油一同被采出的污水，即采油污水，處理前后水質主要指標對比見表1。
|
