醫院中央純水系統案例
來源：上海優普實業有限公司 閱讀：2693 更新時間：2008-10-29 10:04| 詳細信息 | |||||
| 項目名稱 | 醫院中央純水系統案例 | ||||
| 建設地點 | 建設起始時間 | 建設結束時間 | |||
| 建設性質 | 新建 | 工程投資 | 廢水性質 | ||
| 處理規模 | 進水水質 | 出水水質 | |||
| 處理工藝 | 運行費用 | 承包范圍 | |||
工程說明
工程類別：水處理系統銷售·安裝·服務（交鑰匙工程）
工程地點：成都市
2 本方案涉及的流程及設備滿足如下要求：
2.1 系統總進水量：500L/H
2.2 系統產水量：250L/H
2.3 產水水質：
設備出水口電阻率：≥18 MΩ.㎝
2.4 運行方式：自動運行（并具備手動操作功能）。
3 本方案主要依據如下：
3.1 原水水源：自來水
3.2 原水設計溫度：25℃
3.3 原水水質分析：TDS＜200ppm。
3.4 設計界線：原水箱裝置進口至成品水箱出口（供水管路沿用客戶現有供水管路）。
4 系統對外界要求：
4.1 進水管：進水管送至原水箱裝置入口。
4.2 供電纜：根據我方提出的容量，由用戶自己負責。
4.3 出水管：終端濾器產水出口（詳見帶控制點的工藝流程圖）。
4.4 藥品：調試過程所用的化學試劑消耗品由用戶提供。
4.5 廢水處理：排至廠房?jī)?nèi)地溝。
5. 制水工藝：反滲透+EDI+拋光混床
系統特點
*該系統由單片機（PLC）控制，一切動作均在預設程序下自動進行，具備全自動功能（自動制水、自動沖洗、源水缺水/水箱滿水自動停機）。
*系統結構布置緊湊，占地面積小，有效節約空間。
*系統能耗低，有效節約能源。
*耗材壽命長，制水成本低廉。
*系統運行可靠，供水管路封閉，出水水質穩定。
2 工藝流程
對原水進行脫鹽處理。推薦選用先進、成熟、出水水質穩定、系統運行穩定的反滲透脫鹽裝置作為系統的主脫鹽設備；系統運行費用低、易于實現自動化。反滲透水處理系統具有很好的經濟性。
為保證關鍵設備反滲透裝置的長期可靠穩定運行，則必須設置預處理系統，滿足反滲透膜（RO）進水指標：濁度<0.5NTU、SDI<4、余氯<0.1ppm。根據原水水質，預處理系統由多介質過濾器、活性炭過濾器、軟化器、加藥系統及相關輔助設備組成。
本水處理系統工藝流程如下：
原水---->多介質過濾器---->活性炭過濾器---->軟水器---->保安過濾器器---->高壓泵---->RO反滲透---->純水箱
---->加壓泵---->EDI---->超純水箱---->變頻泵（一用一備）---->拋光混床---->一般終端取水口---->精密過濾器
---->終端微濾---->分子生物實驗室（UPW-III-90Z終端超純水機）

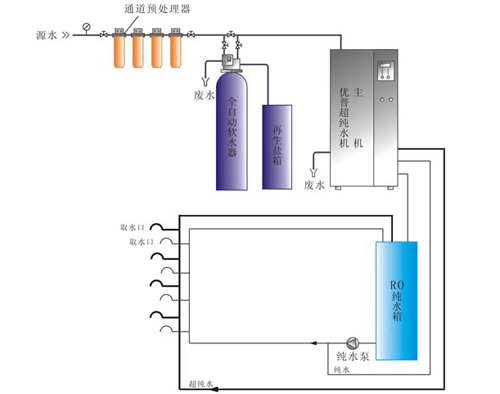

安裝示意圖：
 |
工程圖片
