江西江聯普開：廣州天鹿循環流化床鍋爐配高壓脈沖袋式除塵器
來源：江西江聯普開電力環保工程有限公司 閱讀：2610 更新時間：2009-05-06 15:40| 詳細信息 | |||||
| 項目名稱 | 江西江聯普開：廣州天鹿循環流化床鍋爐配高壓脈沖袋式除塵器 | ||||
| 建設地點 | 建設起始時間 | 建設結束時間 | |||
| 建設性質 | 新建 | 工程投資 | 廢水性質 | ||
| 處理規模 | 進水水質 | 出水水質 | |||
| 處理工藝 | 運行費用 | 承包范圍 | |||
工程說明
申報單位:
江西江聯普開電力環保工程有限公司
工程所屬單位:
廣州天鹿熱力設備安裝有限公司
工程分析
一、工藝路線

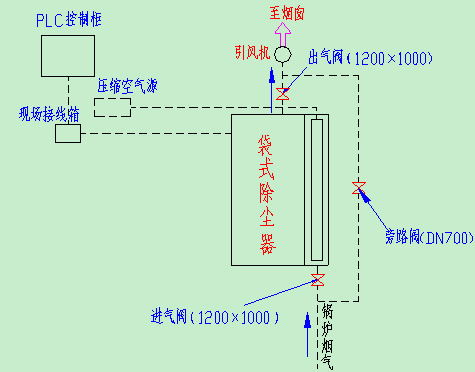

工藝流程如圖所示：
 |
整個除塵系統包括三部分：①袋式除塵器系統；②旁路；③控制系統；
煙氣在室的袋室區內進行過濾和在線清灰，煙氣在此得到潔凈處理，后匯入凈氣室排出袋式除塵器。旁路煙道（DN700）是鍋爐在非正常運行時，保護袋式除塵器非常有效的措施之一？刂葡到y(tǒng)是一套袋式除塵器全智能監控系統。整套電氣系統包括PLC/HMI控制柜，現場控制箱，壓差傳感器，溫度傳感器電動閥組和脈沖閥組等幾個部分。系統有機旁手動、集中自動、集中HMI非機旁手動等三種操作方式。
二、關鍵技術
1、采用全側進風方式，擴大進風面積，防止濾袋磨損；
2、進風導流板均勻布風，保證了單元進風的均勻、和順，以提高過濾面積利用率；
3、濾袋上端都采用了彈簧漲圈結構，密封性能好、安裝可靠性高，換袋快捷。
工程規模
1臺20T/H鍋爐配套高壓脈沖袋式除塵器
主要技術指標
1、煙氣溫度：150-170 ℃
2、除塵器入口最大含塵濃度：20000 mg/Nm3
3、除塵器出口含塵濃度≤50 mg/Nm3
4、除塵器效率：≥99.9%
5、本體阻力≤1200Pa
6、本體漏風系數：＜3 ％
主要設備及運行管理
本除塵器采用高效高壓脈沖在線清灰袋式除塵器，單列單室布置，設備型號LNGM-1008-PK型袋式除塵器，共有濾袋數量594條。總過濾面積1008m2/臺。除塵器正常運行時過濾風速1.07m/min,外形尺寸：6866×4262×10179，本袋式除塵器只有一個室，有一個進煙口（1200×1000）和一個出煙口（1200×1000），兩個灰斗和兩個出灰口（300×300）。濾袋采用φ120×4500mm標準規格，采用PPS針刺氈濾料。同時在濾袋下部增加10cm防擦條。
工程運行情況
運行情況穩定，達到環保要求。
經濟效益分析
一、投資費用：56萬元
二、年總運行費用：10.1萬元
三、效益分析
按每年運行時間7200 h計，脫除粉塵量：8.2噸/天。
根據粉煤灰50元/噸計算的效益分析：扣除年運行費用10.1萬元，每年可產生效益2.2萬元。
環境效益分析
通過煙氣除塵后，每年可減少排放粉塵2460余噸，可大大改善生產與工作環境。通過少交排污費可達到除塵運行的正效益。
工程驗收
一、組織驗收單位
廣州天鹿熱力設備安裝有限公司
二、 驗收時間
2007年8月
三、 驗收意見
該技術先進，運行管理方便(自動化)。運行1年多，無故障出現。經環保部門多次檢測，均達到國家規定的排放標準。
獲獎情況：
2002年獲得了南昌市科學技術進步獎
2003年獲江西省科學技術進步一等獎
2005年6月獲第九屆中國國際環保展覽暨會議組織委員會金獎
同時提交項目圖一張
工程圖片
工程案例.dwg
