首鋼京唐5500m3高爐供料系統除塵系統
來源： 閱讀：5446 更新時間：2011-08-02 09:43| 詳細信息 | |||||
| 項目名稱 | 首鋼京唐5500m3高爐供料系統除塵系統 | ||||
| 建設地點 | 建設起始時間 | 建設結束時間 | |||
| 建設性質 | 新建 | 工程投資 | 廢水性質 | ||
| 處理規模 | 進水水質 | 出水水質 | |||
| 處理工藝 | 運行費用 | 承包范圍 | |||
工程說明
項目名稱
首鋼京唐5500m3高爐供料系統除塵系統
工程簡介
首鋼京唐5500m3高爐目前是中國最大的高爐，也是世界上最大容積的高爐之一。由中鋼集團天澄環？萍脊煞萦邢薰驹O(shè)計、制作、安裝、調試的首鋼京唐鋼鐵聯合有限責任公司5500m3高爐供料系統除塵系統的總承包工程（交鑰匙工程），于2008年初開工，經過一年多的施工， 2009年5月與主體工藝一次投運成功。
 |
首鋼京唐5500m3高爐料倉為兩座高爐共用的聯合料倉，料倉除塵系統治理塵源點為：1#、2#高爐聯合料倉、№1-1轉運站、№2-1轉運站、焦丁篩分樓、礦丁篩分樓、焦丁礦丁1#轉運站、焦丁礦丁2#轉運站，原料轉運站S6、PM2轉運站。該系統管網長，塵源點多達300多個，并且分散，污染嚴重，系統難于平衡。
技術簡介

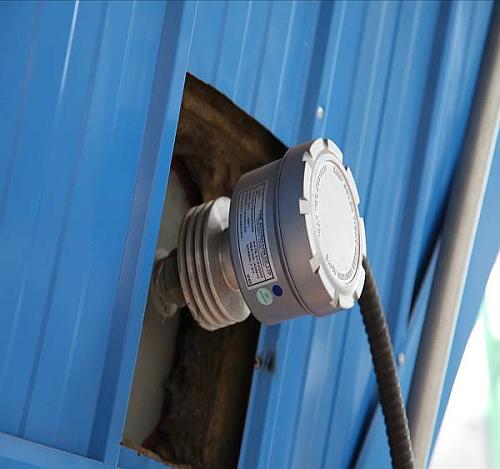

針對以上問題，中鋼天澄利用多年的高爐料倉除塵治理經驗，采用多項專利技術，對三個除塵系統合理劃分，采用相同的處理風量，分配各個塵源點的風量，每個系統的設計風量為85萬m3/h，總風量為255萬m3/h，各抽風點的吸塵罩將含塵氣體經管道送入長袋低壓脈沖袋式除塵器進行凈化，凈化后的潔凈氣體經風機、煙囪外排。布袋除塵器收集的粉塵由灰斗卸灰閥分別依次卸往各支埋刮板輸送機，再經集合埋刮板輸送機、斗式提升機送入儲灰倉，各灰斗壁均設置倉壁振打器。灰斗上安裝有料位顯示。除塵器儲灰斗積灰由操作人員每班定時卸放，由吸入式密閉罐車運走。
 |

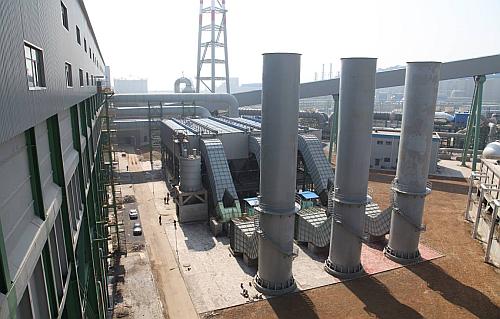

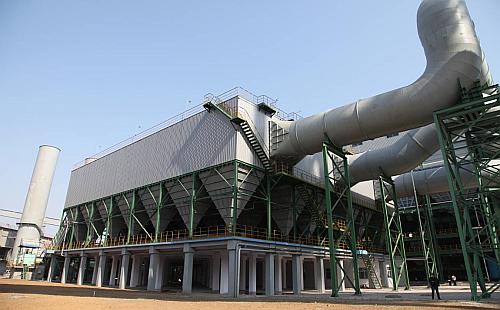

除塵器整體設計，采用高架布置，除塵器下設電控室、高壓室、操作室等；輸灰系統設計整體考慮，灰倉布置在除塵器旁邊；三套風機電機并排布置；三座煙囪并排布置。保證了機電設備的互換性。
 |
皮帶輸送機的密閉采用專利產品:雙層密閉罩,其特點是內罩走料，外罩走風，節省風量；管路系統每個抽風點安裝有風量調節閥。（如下圖所示）
 |

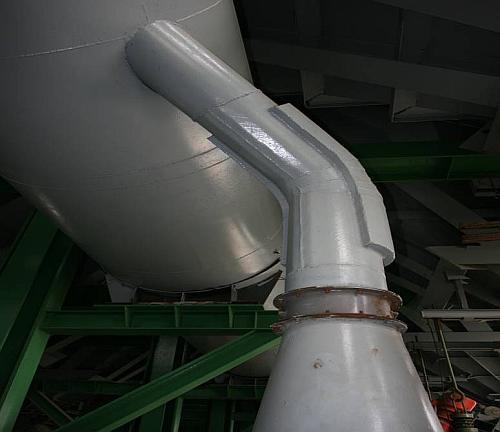

管網系統中所有的彎頭都采用料磨料耐磨彎頭，該彎頭制作簡便，成本低廉，可有效解決系統中彎頭磨損的問題。
 |
倉頂活動皮帶下料小車采用專利技術:移動通風除塵裝置。很好的解決了移動小車在下料過程中產生的揚塵污染。（如下圖）
 |

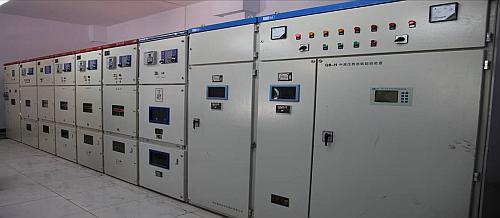

料倉除塵三個系統控制采用集中自動控制，并設有單獨的高壓室。PLC與工控機有效結合實現遠程控制，對現場工況即時監視。
 |
首鋼京唐聯合鋼鐵有限責任公司作為一個現代化的鋼鐵企業，對環保的要求非常嚴格，中鋼集團天澄環？萍脊煞萦邢薰緡格按照京唐公司的要求，除塵系統排放指標遠遠高于國家標準，其中：除塵器排放粉塵濃度＜20 mg/Nm3、工作區崗位粉塵濃度＜5 mg/Nm3 、除塵器漏風率＜2%。
我公司為減小噪音對周邊環境的影響，對風機的噪音進行治理， 安裝消音設備。
 |
