某援外項目砼用海砂的淡化處理實踐
1 工程概況
援密克羅尼西亞金槍魚管委會辦公樓及領導人官邸項目，為我國的一援外建設項目，總建筑面積約為4820m2，兩層框架結構，基礎、梁板柱砼強度等級為C20，砼總量約為4200m3，需用砂約3100t。
該國為太平洋一島國，屬于典型的熱帶海洋性氣候，年降雨量為4400～5000mm；當?shù)亟ú氖袌鼍哂忻黠@的地域局限性，尤其是砂源，無河砂，只有海砂可利用，這對控制砼用海砂的氯離子含量，提出了嚴格的強制性標準要求。
2 海砂中氯鹽對鋼筋砼的腐蝕
氯鹽腐蝕鋼筋的機理是，砼中的氯離子與鋼筋發生化學反應，引起鋼筋銹蝕而膨脹，導致砼沿鋼筋的位置出現裂縫，大大降低砼結構的耐久性，縮短建筑物的設計使用年限。根據國內外眾多研究者的實驗結果表明，并不是砼中含有氯離子就會對鋼筋造成腐蝕，而是砼內的氯離子含量達到一定濃度（即超過某一“臨界值”）時，才會與鋼筋發生化學反應，如同砼內的堿含量>3.0kg/m3時，才會發生足以引起砼裂縫的堿骨料反應。
3 砼用海砂中氯鹽含量的限定
根據砂資源的變化及建筑用砂技術的發展，結合國際同行業對砼用海砂中氯離子含量值（“臨界值”）的限定，我國不斷對原有標準作針對性的修訂：于2002年2月1日起，頒布并實施了現行《建筑用砂GB/T 14684－2001》國家標準，替代《建筑用砂GB/T14681－1993》；同時，一些沿海城市利用未經處理的海砂拌制混凝土，使建筑工程出現了氯離子腐蝕情況，降低了砼結構的耐久性，給工程質量帶來了隱患。為此，建設部于2004年8月23日頒布了《建標[2004]143號文》：關于嚴格建筑用海砂管理的意見 ，其中再次強調了“對鋼筋混凝土,海砂中氯離子含量應≤0.06%(以干砂重的百分率計)”。
4 海砂處理方法的可行性分析
因密克當?shù)刂挥泻Ｉ翱梢岳，且氯離子含量>0.06%，按我國現行國家標準規定，不可直接用于拌制砼，需進行處理，使其氯離子含量≤0.06%后方可使用。結合本項目的實際情況及當?shù)氐牡赜蛸Y源進行如下可行性分析：
4.1 淡水淡化處理
當?shù)氐Y源較為豐富且雨水充沛，年降雨量在4400～5000mm，除市政供水外，可利用臨設屋面排水系統和場地硬地坪坡向積水池進行收集，并配備專門的沖洗設備對海砂作淡化處理，使其氯離子含量≤0.06%，以滿足我國相關現行國家標準要求。
4.2 摻用鋼筋阻銹劑
鋼筋阻銹劑即混凝土中的緩蝕劑，是保護鋼筋不受氯鹽腐蝕的一種輔助措施。目前國內的鋼筋阻銹劑種類主要有：陽極型、陰極型、綜合型等，由無機或有機化學物質組成。這些物質對鋼筋（Fe）有特殊的親和力，能阻止或減緩鋼筋的銹蝕反應，從而起到阻銹作用，但并不是從根本上消耗砼中的氯離子含量。國內外眾多研究試驗表明，阻銹劑的缺點是它的有效性與混凝土本身的質量關系密切，即阻銹劑能夠較好地適用于高質量（強度高、自身密實度好）的混凝土，而且保護鋼筋主要依靠混凝土自身。本項目砼強度設計等級為C20，并不能充分發揮其阻銹效果。
4.3 選用國內的河砂
密克國地處太平洋一島國，路途遙遠，國內物資抵達項目所在地港口的時間長達30天左右，再加上清關、提貨等手續，運至現場還需10天左右，歷時長達40余天，與現場實際進度不能很好地銜接，若海運中途出現其他情況，則有可能造成施工現場的待料停工狀態；而且，遠洋運輸費用相當昂貴：每只集裝箱（容許最大載重量20t）高達1900美元。
4.4 可行性分析結論
綜合以上處理方法，結合本項目施工進度要求、工程造價及所在地的淡水資源，砼用海砂采用淡水進行淡化沖洗處理是可行的。
5 海砂淡化處理
5.1 淡化設備選擇
海砂淡化效果主要取決于有充足的淡水資源和合適的沖洗設備，目前市場上也有相關的清洗設備，但并沒有形成一個系統的行業標準。本項目所選用的沖洗設備，是在我司自行研制開發的“濕混凝土分離回收技術”設備的基礎上（該技術被國家環境保護總局確認為“二OO三年國家重點環境保護實用技術”），經我司研發部對此設備作針對性改進后，用于海砂淡化沖洗。經“援剛果（金）xx醫院”項目實踐證明，該設備不但能提供較好的淡化沖洗效果，而且操作簡便、自動化程度高。

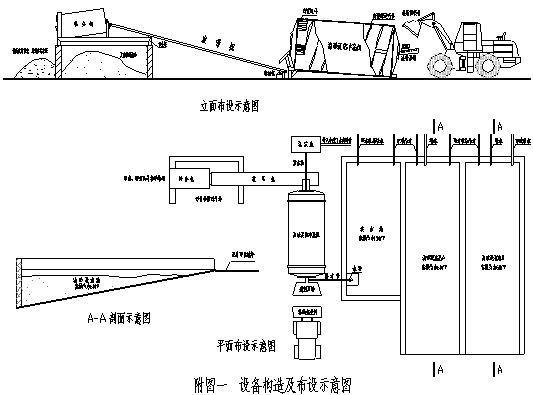

成套海砂淡化沖洗設備主要技術參數見表一，構造及位置布設見附圖一：
.gif) |
||||||||||||||||||
|
5.2 海砂淡化流程
為確保砼用海砂中氯離子含量≤0.06%，援密克施工技術組注重淡化沖洗過程中的每個環節，制訂了嚴格的操作控制流程，對“氯離子含量檢測”這一關鍵環節進行專業檢測控制。
5.3 海砂淡化方法
5.3.1 工作原理：海砂淡化沖洗機的工作原理如同一臺滾筒式洗衣機，滾筒內設置螺旋葉片和抓斗，確保出料自動完成；滾筒旋轉攪拌，供水系統連續不斷注入淡水，對海砂進行震蕩沖洗，使含鹽水不斷地從分離筒低端口溢出，完成去鹽工作。
5.3.2 淡化沖洗方法：沖洗前，海砂需在淡水浸泡池浸泡不少于24h，然后用裝載機將其送入進料滑槽斗，滑槽斗的兩邊設有淡水進水口，機械振動輔以人工將海砂在不斷沖擊的淡水沖洗下進入清洗滾筒，旋轉的攪拌滾筒對海砂進行充分的攪拌清洗，淡化后的海砂在滾筒內置螺旋葉片的推動下進入抓斗，經出料斗和出料皮帶機至過篩，篩分出貝殼、珊瑚石等較大顆粒的雜質后輸送到臨時堆場，經檢測合格后待用。
5.3.3 大量沖洗前應先進行淡化效果試驗，檢測人員根據試驗數據調整進料滑槽斗的進砂量、淡水供水系統的進水量、滾筒旋轉攪拌速度，達到海砂一次性淡化沖洗的最佳效果。
6 氯離子含量檢測試驗
6.1 檢測試驗方法
氯離子含量的檢測試驗是整個海砂淡化過程中的關鍵控制環節，將直接關系到砼結構的耐久性。我國現行國家標準《建筑用砂（GB/T14684-2001）》、《混凝土質量控制標準（GB60164-92）》、行業標準《普通混凝土用砂質量標準及檢驗方法（JGJ52-92）》、《建設部關于嚴格建筑用海砂管理的意見（建標[2004]143號）》，均明文強調了海砂拌制砼前必須進行檢測試驗，保證氯離子含量≤0.06%。
檢測試驗過程必須嚴格按照現行國家標準《建筑用砂（GB/T14684-2001）》進行，計算與評定按下式進行：
.jpg){kind=small} |
“最終氯離子含量”取兩次試驗結果的算術平均值，精確至0.01％：若上述檢測試驗結果值≤0.06％，則滿足現行國家標準中關于“砼用海砂的氯離子含量”的要求；若上述結果>0.06％，則需回淡化沖洗機再次淡化，直至檢測試驗結果滿足規范要求。
具體試驗過程在此不作描述。但值得一提的是，由于該試驗方法采用的是試劑法，不可避免會出現人為的判斷差異，主要體現在上式中的V1、V2兩值（V1為“樣品滴定時消耗的硝酸銀標準溶液的體積”；V2為“空白試驗時消耗的硝酸銀標準溶液的體積”），現場試驗員為將人為誤差縮小到最低程度，采取了“最終氯離子含量”取四次試驗結果的算術平均值，保證了計算結果基于原始數據的離散性和代表性。
6.2 合理確定檢驗批量
我國現行相關標準未對現場海砂淡化的檢驗批量作出定量約束，若按照常規的檢驗批量，即以200m3或300t作為一個檢驗批顯然是不太合理的，不能全面、真實有效地反映出海砂淡化后氯離子含量的動態變化，需確定合理有效的檢驗批量。為此，援密克施工技術組檢測人員，結合淡化沖洗設備的生產能力，淡化初期按每天的生產量為不少于3個檢驗批、后期按每天的生產量為不少于2個檢驗批，作為內控標準，保證了淡化后海砂的氯離子含量處于全程受控狀態。
7 經濟效益分析
本項目砼用海砂淡化與其他可行性處理方法的經濟效益作如下表二分析：
|
|||||||||||||||||||||||
從上表數據對比可知，本項目砼用砂采取淡化海砂的經濟效益優勢是明顯的。
8 簡要結語
對于建筑用海砂，應該持謹慎態度，但這并不意味著我們要拒絕海砂。隨著建筑用砂技術的發展及地域資源的局限性，海砂的應用前景是不可避免的，其關鍵在于海砂淡化或外加劑輔助措施（如鋼筋阻銹劑）等技術的不斷發展和成熟，并最終形成規范性的標準體系，供我們遵照執行。
由于援外技術組嚴格執行既定的海砂淡化控制程序，淡化海砂成功應用了兩個援外項目的砼用砂，在滿足現行相關標準的前提下節約了工程造價，而且為海砂淡化的應用技術和前景積累了寶貴經驗，以供同行交流。
