電暈電極

更新時間：2008-05-19 14:21 來源：作者: 閱讀：13463

1 .對電暈電極即放電極的基本要求

①放電性能好（起暈電壓低、擊穿電壓高、電暈電流強）；

②機械強度高、耐腐蝕、耐高溫、不易斷線；

③清灰性能好。振打時，粉塵易于脫落，不產生結瘤和肥大現象。

2 .電暈極的結構形式

放電極的形式很多，常見的形式如圖1所示。

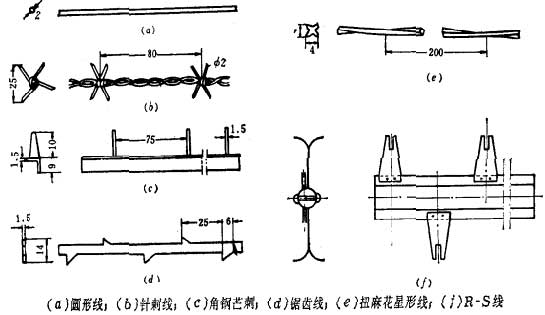

圖1 常見的電暈極結構形式

①圓形

采用直徑1.5～2.5mm的高度鎳鉻合金制作，上部懸掛在框架上，下部用重錘保持其垂直位置。圓線也可作成螺旋彈簧形，上、下部都固定在框架上（如圖2所示），由于導線保持一定的張力，放電線處于繃緊狀態。

圖2 圓形電暈極固定方式

②星形

它是用4～6mm的圓鋼冷拉成星形斷面的導線。它利用極線全長的四個尖角放電，放電效果比光線式好。星形線容易粘灰，適用于含塵濃度低的煙氣。

③鋸齒形

用薄鋼條（厚約1.5mm）制作，在其兩側沖出鋸齒，形成鋸齒形電極。鋸齒形的放電強度高，是應用較多的一種放電極。

④芒刺式

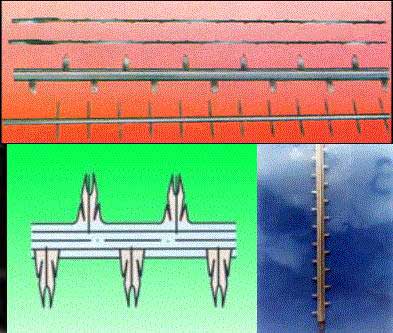

芒刺型電暈線是依靠芒刺的尖端進行放電。形成芒刺的方式很多，R—S是目前采用較多的一種（見圖3），它是以直徑為20mm的圓管作支撐，兩側伸出交叉的芒刺。這種線的機械強度高，放電強。芒刺式采用點放電代替極線全長的放電，試驗表明，在同樣的工作電壓下，芒刺式的電暈電流要比星形線大，有利于捕集高濃度的微小塵粒。芒刺式電暈極的刺尖會產生強烈的離子流，增大了電除塵器的電風（由于離子流對氣體分子的作用，氣體向集塵極的運動稱為電風），有利于減少電暈閉塞。

芒刺式電暈極適用于含塵濃度高的煙氣，因此，有的電除塵器在第一、二電場采用芒刺式，在第三電場采用光線或星形線。芒刺式電暈極尖端應避免積塵，以免影響放電。

極線間距通常取0.50～0.65倍的通道寬度，對常規電除塵器可取160～200mm。芒刺式的間距一般為50～100mm。

集塵極和電暈極的制作、安裝質量對電除塵器的性能有很大影響，安裝前極板和極線必須調直，安裝時要嚴格控制極距，偏差不得大于5mm。如果個別地點極距偏小，會首先發生擊穿。
