在監測過程中探討氮氧化物的產生與抑制
氮氧化物包括N2O、NO、N2O3 、N2O4 和N2O5 ,總稱氮氧化物,用NOx 表示。NOx 的發生源較為廣泛,幾乎在自然界中隨處都有NOx 的產生,像火山爆發、雷電、濕地、微生物分解等,自然界產生的NOx 每年大約有五億噸左右,由于生態循環這些NOx 大氣環境容量是可以承受的。現今人類活動產生的NOx 每年大約有兩億噸左右,其中燃燒產生的量約占90 % ,當然,同時也伴有其他有害氣體的產生。燃燒產生廢氣的增加,污染負荷超出了大氣環境的容量,因此導致了世界各地出現不同程度的大氣污染。如美國洛杉磯光化學污染、英國倫敦煙霧事件等等,更為嚴重的是燃燒產生大量廢氣的排放,導致了全球氣候變暖,自十九世紀五十年代以來,全球氣溫平均上升了013 ℃～016 ℃,人類面臨著生存的考驗。
大量的分析結果說明,造成大氣污染和溫室效應都與NOx 的過量排放有密切關系。我國對于控制NOx 的排放制定了嚴于SO2 的排放標準。
但是,在NOx 的抑制與處理方面卻沒有像處理SO2 和煙塵那么重視和普及,這可能與NOx 氣體無色無味容易使人忽視,以及處理難度和費用較大有關。
在對工業窯爐排放廢氣的監測過程中發現,NOx 的排放濃度與燃燒時的風量供給和燃燒溫度有密切關系。為了摸清NOx 的變化規律,通過定性和定量的試驗工作,取得了一些令人滿意的結果。
燃燒產生的NOx 主要為NO ,其余NOx 大多由NO 轉化而成,抑制NO 會減少其他NOx 的產生。燃燒產生的NOx 主要來自兩條途徑:一是空氣中的氮與氧在高溫下反應生成NO ,通過這種途徑產生的NOx ,稱為高溫型NOx ;二是燃料中的氮經燃燒分解產生的NOx ,稱為燃料型NOx。
高溫型NOx 的反應式為
N2 + O = NO + N
N + O2 = NO + O

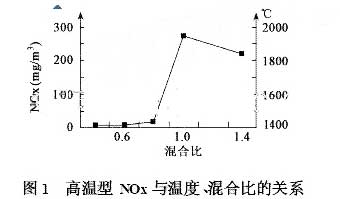

試驗一:在一高溫小爐中通入乙炔與空氣不同當量的混合氣體進行燃燒,對廢氣進行測量,結果如圖1。
 |
可見,高溫型NOx 在1500 ℃以下時生成量甚小,而且氣體的混合比也對NOx 的生成影響較大,當空氣與乙炔混合比小于016 時,NOx 的產生量極少;當比值為1 時,NOx 達到最高,隨著供風量的增加,NOx 又趨減少？梢钥隙,通過控制氧濃度和火焰溫度的方法,抑制高溫型NOx 的生成是非常有效的。
燃料型NOx 主要是分解氧化了燃料中的有機氮。一般煤中的氮含量為014 %～315 % ,重油的氮含量為011 %～013 % ,有機氮在燃燒中被分解釋放后,首先形成NH3 、HCN 等中間產物,再進一步氧化還原,最終形成N2 和NOx。

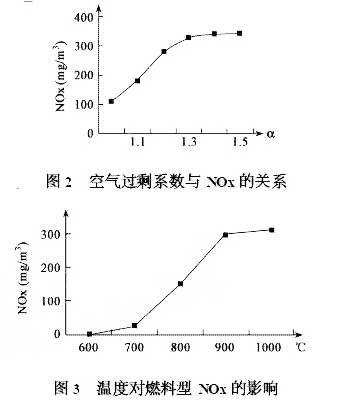

試驗二:在一燃煤爐窯的不同風量、不同溫度的條件下,對NOx 的變化情況進行檢測,結果如圖2、圖3。
 |
圖 2 說明,隨著空氣過剩系數的增大,NOx 的生成濃度顯著提高,由此可見,調整好空氣量是降低燃料型NOx 的一個重要操作因素。圖3 說明,燃料中的有機氮在900 ℃左右就開始分解氧化,并且很快達到極點,即使溫度繼續升高,NOx 的變化很小。燃料型NOx 的產生量主要決定于燃料中氮的含量和供風量的多少,它對溫度的依賴性很小。
通過以上試驗,可以發現在燃燒過程中NOx的產生與其它氣體的產生相比有它的特殊性。像S、C 等元素,只要燃料中存在,燃燒后就會以氧化物的形態釋放出來,總的產生量不會因其他條件的改變而發生大的變化。而NOx 的產生量卻不同,由于燃燒條件的改變,它可以“無中生有”,也能“有而不顯”。“無中生有”是指盡管有些燃料中沒有有機氮存在(如氣體燃料) ,但在燃燒過程中空氣中的N2 在高溫條件下,同樣可以生成NOx ;相反,有些燃料本來就存在一定比例的有機氮,但若改變一下燃燒方式,大部分有機氮就會以N2 的形式出現,極少形成NOx ,這就是“有而不顯”。
NOx 的這一生成特性表明,只要創造合適的條件,NOx 的產生量就會減少。
無論是高溫型NOx 還是燃料型NOx 均與空氣的混合量有關。圖2、圖3 表明,在燃燒初期呈缺氧狀態時,NOx 的產生量很低,說明在缺氧情況下,一部分有機氮和NOx 被還原成N2 ,這一特點對抑制NOx 的產生非常重要。為了尋找抑制NOx產生的措施,又進行了許多抑制NOx 產生的實驗,經過反復比較,認為最經濟、最可行的抑制辦法是二次燃燒技術。所謂二次燃燒就是在同一個燃燒室內分兩次提供風量來完成一個燃燒過程。
一般, 第一次所供風量占總需風量的60 %～80 % ,二次供風量占30 %～50 % ,在不同位置分次供風便形成了兩個燃燒區域。
二次燃燒技術抑制NOx 產生的機理:在缺氧的狀態下第一燃燒區的火焰溫度受到了限制,可以明顯見到其火焰呈暗紅色,由試驗可知,如此低的溫度條件下,高溫型NOx 的產生量極少。對于燃料型NOx 而言,燃料中的有機氮雖然可以在低溫下釋放,但由于在這個區域只供了60 %～80 %的風量,所以該區域呈還原氣氛,大部分中間產物如NH3 、HCN 等,被還原成N2 ;在火焰下游二次供風時,由于是一種補充燃燒,盡管燃燒溫度提高了很多,但N2 在高溫區停留的時間縮短了,而且燃燒量也減少了三分之二,所以形成NOx 的機率較一次燃燒方式會大大減少。檢測結果表明,同樣的氣體燃料,同樣的供風量,采用二次燃燒與一次燃燒相比,NOx 可降低三分之一左右。對液體和固體燃料雖沒有做過試驗,但可以推斷出由于這兩種燃料中存在一定比例的有機氮,如果燃燒中沒有還原氣氛,NOx 的產生量必然會增大,如果應用二次燃燒技術,NOx 的下降比數肯定要大于氣體燃料。

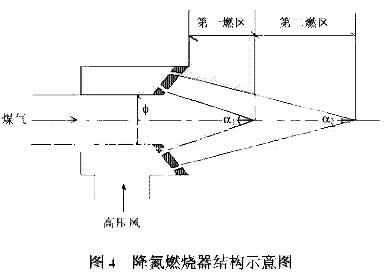

根據二次燃燒的原理設計出一種氣體降氮燃燒器,它的特點是不需要增加設備和改造爐膛,便可形成二次燃燒,其結構和燃燒示意圖如圖4。
 |
該燃燒器形成二次燃燒的關鍵是兩次供風角度的改變和兩次風量分配。自燃燒器出口到小于α1 頂點形成第一燃區,在這個區域內供風量的大小由內圈孔的數量及孔徑?jīng)Q定,并且要求供風量只能占總風量的60 %～80 % ,第一燃區伸展長度決定于孔徑角度。自<α1 的頂點到<α2 頂點形成第二燃區,這個區域內的供風量取決于外圈孔徑及孔數,其大小以剛好滿足完全燃燒為準,外圈孔徑和角度要根據燃燒室的容量及長度而定,使用這種燃燒器后,不但NOx 降低了三分之一,而且廢氣量和排煙溫度都有所下降。這一現象說明,二次燃燒技術還具有降低空氣過剩系數的作用。
目前,在NOx 的后期處理方面也有很多方法,如氨催化還原法、活性炭吸附法等。應用這些方法處理廢氣中的NOx 在理論上是可行的,但其使用條件的嚴格和運行費用的昂貴,使大多數企業難以接受,即使安裝了脫氮設備,也保證不了連續穩定的運行。二次燃燒技術的可行之處就在于該技術安全實用,沒有條件限制,無需增加任何的投資和運行費用,便可達到穩定抑制NOx 產生的目的？梢,抑制NOx 產生應該放在首要的位置,后期處理可以作為一種補充手段來進一步降低NOx 的排放量。
此項技術可降低三分之一NOx 的排量,如果大多數燃點都能減少三分之一的排量,無疑對保護環境產生重要的影響。
