石灰石/石膏濕法煙氣脫硫系統石灰石活性影響因素研究
摘 要：石灰石/石膏濕法煙氣脫硫工藝中石灰石的活性是一個重要的指標。對石灰石活性的研究不僅有利于設計階段選擇合適的石灰石，而且對于優化系統操作參數也具有重要意義。綜述了石灰石活性研究的國內外研究進展，提出了根據我國國情開展石灰石活性研究的建議。
關鍵詞：煙氣脫硫,石灰石活性,溶解
我國SO2污染非常嚴重，為控制酸雨和SO2 污染，我國相繼頒布實施了《火電廠大氣污染排放標準》（GB13223－ 2003）和《排污費征收管理?xiàng)l例》等法規，排放標準日趨嚴格。石灰石/石膏濕法煙氣脫硫工藝（WFGD）技術成熟, 具有吸收劑資源豐富、價格低廉、脫硫效率高等優點，是目前控制酸雨和SO2污染最有效的手段。新排放標準的出臺必將帶來國內石灰石/石膏法WFGD 大規模應用的開展。石灰石是石灰石/石膏法WFGD 中的吸收劑，對于石灰石活性的研究，不僅有利于在WFGD系統設計階段選擇合適的吸收劑，而且可以在運行階段確定最優運行操作參數，進而降低投資與運行費用，因此開展石灰石活性研究意義重大。
石灰石漿液吸收 SO2 的過程是一個相當復雜的反應過程，故影響石灰石活性的因素很多。目前國內外對于石灰石 /石膏WFGD 使用的石灰石的活性仍無統一的判別標準。從國內來看，選用石灰石時主要從CaCO3含量、粒徑和可磨性等方面來考慮，尚無法為工程上的石灰石選擇提供足夠的指導。國外主要技術提供商及研究單位雖提出了一些判斷標準，但在國內應用中都出現了一些問題，例如按照國外判別標準選取石灰石，運行過程中發生系統脫硫效率達不到保證值、漿液pH 值偏低、石膏中CaCO3殘留過多等現象，這主要是國內外機組運行方式和石灰石特性的差異造成的。廣泛收集國內典型石灰石樣品進行實驗研究，建立判別標準，結合國情確立合理運行參數，對于我國石灰石/石膏WFGD 的發展有重要意義。
1 石灰石活性的研究概況
石灰石/石膏濕法脫硫過程可以劃分為5 個階段：
(1) 溶質SO2 由氣相主體擴散到氣液兩相界面氣相的一側；
(2) SO2在相界面上的溶解，并轉入液相；
(3) SO2電離，同時剩余的SO2由液相界面擴散到液相主體；
(4) 石灰石的溶解、電離與擴散；
(5) 反應產物向液相主體的擴散及反應產物沉淀的生成。
5 個階段是同時進行的。步驟2、3、5 是快速離子反應，由化學動力學可知總化學反應速率由步驟1 和4 即氣相中 SO2 的擴散（氣相阻力，如式1～4 所示）和石灰石固體的液相溶解（液相阻力，如式5～6 所示）決定的。降低液相阻力可以提高化學反應速率，進而提高整體系統性能，對于石灰石活性的研究都是從降低石灰石溶解的液相阻力入手的。
 |
1.1 國外石灰石活性研究情況
1.1.1 石灰石物理性質對活性的影響
石灰石中主要有效成分是CaCO3，因此石灰石中CaCO3 的含量對活性有重要影響。石灰石中CaCO3 含量越高，其活性越大。由于白云石（MgCO3·CaCO3）比方解石（CaCO3）的溶解速率低 3～10 倍，當石灰石純度較低（CaCO3 含量 <85%wt）或者要求對石灰石要有較高的利用率時，白云石等雜質會大大降低石灰石的溶解[1]。MgCO3含量過高時，還容易產生大量可溶的MgSO3，減小SO2氣相擴散的化學反應推動力，嚴重影響石灰石化學活性，因此設計時對石灰石中 CaCO3含量一般要求高于90%。

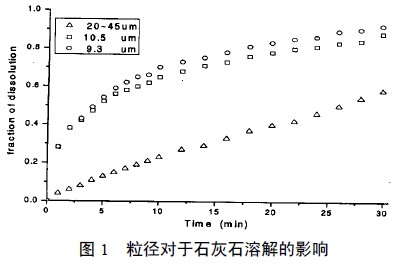

石灰石粒徑越小，比表面積越大，液固接觸越充分，從而能有效降低液相阻力，故石灰石活性就越好，如圖1 所示。 Chan 和Rochelle[2]采用定pH 值滴定法研究石灰石溶解特性，發現石灰石溶解速率是溶液組成、粒徑分布的函數，與其表面粗糙度等無關。對于純度較高的石灰石（CaCO3 含量＞ 85wt%），石灰石粒徑對石灰石活性的影響遠大于石灰石的種類和成分的影響[1]。采用定pH 值研究活性的研究都得出粒徑越小活性越大的結論[2～7]，通過測定pH 值和粒徑隨時間變化研究活性時也得出了相同結論[8～9]。綜合考慮粒徑對溶解的影響和磨制能耗問題，一般要求石灰石粉細度為250～325 目。
 |
石灰石形成的地質年代越晚，存在的微晶結構越多，因此結構越疏松，能提供更多的反應面積，故活性越高[7]。在中試試驗中證實了這一點[10]。有研究還進一步發現石灰石有效比表面積越大，活性越大[4,11]。因此選擇脫硫劑時優先考慮形成地質年代較晚的石灰石。
1.1.2 石灰石所處運行環境對活性的影響

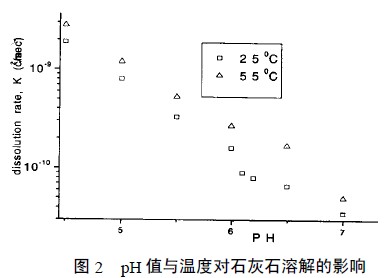

pH 值不僅影響SO2的吸收和亞硫酸鈣的氧化，也影響石灰石溶解，因此對石灰石活性有極重要的影響。根據式 (1)～(4)可看出，H+擴散對石灰石溶解有重要影響。而石灰石漿液H＋擴散驅動力與漿液的pH 值成比例關系，故pH 值對石灰石溶解有強烈影響。pH 值越低，液相阻力越低，越有利于石灰石的溶解，如圖2 所示[1]。很多研究者都建立了石灰石溶解的數學模型，如H+傳質控制模型和傳質/表面反應共同控制模型，模型計算結果能很好的與實驗結果吻合，這些模型都很好地解釋pH 值對于溶解的影響[2,5,12,13]。pH 值低雖然有利于石灰石溶解，但從SO2氣相擴散來說，pH 值低時H+濃度高，會使氣相阻力增加，對脫硫反應有抑制作用。因此在確定漿液pH 值時，必須綜合考慮氣相阻力和液相阻力兩個方面。通常運行時要求pH 值在5.5 左右。
 |

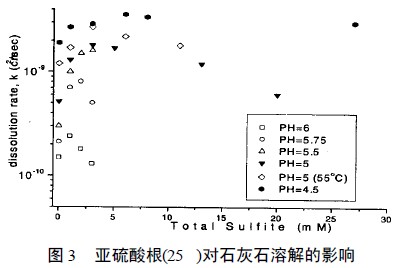

吸收塔內石灰石漿液所處化學環境復雜，含有多種離子，這些離子對于石灰石活性有重要影響。研究發現， SO3 2-/HSO3 -的存在可提高石灰石溶解率，但當SO3 2-濃度超過一定值時，又會降低溶解率，如圖3 所示[1～3,12～13]。H+傳質/表面反應共同控制模型認為，當溶液中含有SO3 2-時，石灰石溶解受H+從液相主體向石灰石顆粒表面的傳質和表面反應共同控制，SO3 2-/HSO3 -的存在可以補充顆粒表面溶解反應所消耗的H+，從而促進了石灰石的溶解，但是當SO3 2-超過一定值時，CaSO3在石灰石表面的溶解抑制了CaCO3的溶解，導致石灰石溶解度下降。另外，SO3 2-濃度過大時會抑制 SO2 的氣相擴散，影響脫硫效率。因此必須確定合適的操作參數，加強氧化，防止因SO3 2-濃度過大而影響石灰石活性。
 |
溶液中的 Cl-會抑制石灰石的溶解，而且隨著Cl-濃度的升高，溶解速率降低，而SO4 2-的作用完全相反[14]。Ukawa 認為當溶液中含有Cl-時，將增大溶液的離子強度，抑制H+ 的擴散，從而降低石灰石的溶解速率；而當含有SO4 2-時，由于HSO4 -的生成，為H+從液相主體向石灰石顆粒表面的擴散提供了新的通道，從而促進了溶解。一般認為吸收塔中漿液吸收SO2的速率與水的吸收速率相當，均為氣膜和液膜共同控制，Cl-比HSO3 -/SO3 2-具有更大的擴散系數，液膜中的 Cl-會排斥HSO3 -/SO3 2-，影響SO2 的物理吸收和化學吸收。此外Cl-的存在不僅影響CaSO3的溶解，同時也會造成強烈的腐蝕性，因此運行時應加強廢水排放，確保Cl-濃度處于穩定范圍內。

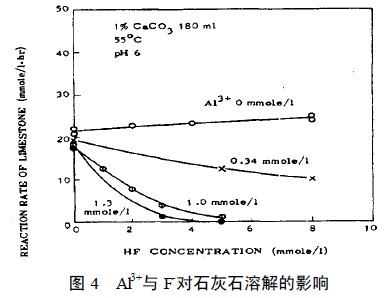

運行過程中煙塵中的 Al3+、Fe3+和Zn2+等離子會在吸收塔不斷富集，具有強配位能力的Cl-/F-在高濃度下會迅速與這些金屬離子發生配位反應，形成配位絡合物，這些絡合物會包覆石灰石，影響其化學活性。Toshikatsu[15]發現Al3+與 F-單獨存在時，對于石灰石活性影響不大，但是當它們共存時，較小濃度下活性就急劇下降，如圖4 所示。Gage[13]也發現了類似的現象，并認為Al3+與F-共存時發生配位反應生成不可溶絡合物氟磷灰石，該絡合物緊密包覆于石灰石顆粒表面，強烈阻礙了石灰石的傳質過程，影響活性。因此在運行過程中要盡量降低煙氣中飛灰含量，適當增大廢水排放，減少Al3+、Fe3+和Zn2+與Cl-/F-發生配位反應的幾率。
 |
pH 值范圍在4.5～5.5 之間時，CO2分壓增加會促進石灰石的溶解[2], 但在pH 值較低時效果不明顯。CO2 分壓對石灰石的促溶作用僅在無其他緩沖劑且針對大粒徑（＞50 μm）的顆粒時效果才明顯[1]。一些石灰石溶解的數學模型（如 H+傳質控制模型，膜理論模型等）都很好地解釋了CO2 分壓的促溶作用[1～2,16]。實際運行中，為保持CO2的分壓，需要加強攪拌和曝氣。
根據化學反應動力學的觀點，溫度升高時，分子運動加強，化學反應速率提高。發現石灰石漿液溫度升高時石灰石的溶解率提高，且在高pH 值時作用更明顯[2]。H+傳質控制模型與膜理論模型均認為溫度的升高促進了H+的擴散，從而提高了石灰石的溶解[2,16]。

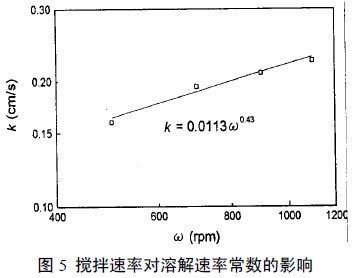

攪拌強度增加，石灰石漿液的液固相之間接觸更充分，因而強化了石灰石的溶解。Shin Min Shih 研究發現攪拌速率加快，石灰石的溶解速率常數隨之加快，如圖5 所示，H+ 傳質/表面反應共同控制模型很好地解釋了這一現象[5]。 Rochelle 的研究認為攪拌對活性有影響，但遠不如pH 值影響大[1]。
 |
綜上所述，為保證脫硫反應效果，目前對于石灰石及其運行環境一般有如下要求：要求石灰石中CaCO3 含量＞ 90%，且形成地質年代較晚；石灰石粒徑越小活性越高，綜合考慮能耗，一般都在250～325 目；pH 值高有利于SO2 擴散，但不利于石灰石溶解，綜合考慮兩方面因素，漿液pH 值一般控制在5.5 左右；考慮CO2分壓對石灰石活性的影響，運行時要加強攪拌與曝氣；加強氧化，控制漿液中 SO3 2-濃度在合適的范圍，適當加強廢水排放，控制Cl-的濃度；降低煙氣中煙塵含量，加強廢水排污，避免漿液中發生 Al3+、Fe3+等與Cl-/F-發生配位反應降低石灰石活性；適當保溫，加強攪拌，確保H+的良好擴散。
1.2 國內的研究狀況
國內石灰石活性研究開展較晚，還處于起步階段，主要都是在實驗室的小型試驗臺上開展的實驗研究；研究的石灰石樣品較少，缺乏典型性；未開展有針對性的結合工程應用的石灰石活性研究，故缺乏對WFGD 設計與運行優化具有指導意義的成果。目前主要研究了石灰石粒徑、石灰石漿液pH 值、石灰石漿液中離子、攪拌速率和溫度對石灰石活性的影響，得到和國外研究者類似的結論[17－20]。時政海等[20] 還基于質量作用定律和阿累尼烏斯公式建立了石灰石溶解的數學模型。
目前浙江大學熱能工程研究所與浙江大學藍天環保設備工程有限公司針對承擔的多個300 MW、600 MW 機組 WFGD工程，正全面地開展石灰石活性的研究。
2 結 論
(1) 影響石灰石活性的因素主要有物理性質（CaCO3 含量、粒徑、地質年代）及其所處運行環境（漿液pH 值、漿液中所含離子、CO2 分壓、溫度、攪拌速率等）。
(2) 國外對于石灰石活性經多年的研究，取得了一些有指導意義的成果；國內由于研究起步晚，受條件所限，目前還缺乏對工程有指導意義的成果。
(3) 我國大規模石灰石/石膏法WFGD 的應用已經展開。必須借鑒國內外研究成果，搜集典型樣品建立石灰石活性數據庫，結合國內機組運行情況確定運行參數，為WFGD 運行優化提供依據。
3 建議
(1) 收集國內的典型石灰石樣品進行活性研究，并建立典型石灰石樣品數據庫，提出石灰石活性判別標準，為石灰石/石膏WFGD 的設計提供重要的參考依據。
(2) 由于國內、外機組的運行情況差異較大，如機組經常調峰運行，運行煤種不穩定，因此必須結合國情，確定符合國情的WFGD運行參數，保證系統性能最優化。
