北科大體育館: 降低環境負荷 采集自然光巧奪天工
沿著北京科技大學靜謐的林陰道，記者找到了這個將充分揮灑各國運動員激情的地方———北京科技大學體育館。這個承擔北京奧運會柔道、跆拳道比賽和北京殘奧會輪椅籃球、輪椅橄欖球比賽項目的體育館，將誕生22枚奧運金牌與1枚殘奧金牌。
 |

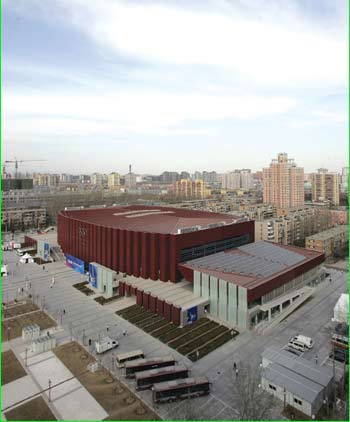

凝重渾厚的體育館正處在校園主軸線上。銹紅色金屬板均勻地布置在整個立面，整個建筑挺直的線條、細膩的金屬肌理傳遞出柔道、跆拳道運動特有的力與美。
北京科技大學副校長、奧運場館主任權良柱告訴中國工業報記者，場館融合了眾多的體現出北京奧運會人文、科技、綠色三大理念的設計與產品，諸如可滿足室內照明的光導管系統、屋頂太陽能集熱管等設施。
特殊的照明效果
在北京科技大學體育場館副主任張爾春的帶領下，記者開始了對這個奧運場館的“探索之旅”。從媒體入口進入比賽場地，記者看到近萬平方米的空間明亮而通透。“這個場地全部是通過自然光照明。它采用光導管照明系統技術。”張爾春邊走邊介紹。
“上面那個就是光導管。”順著張爾春手指的上方望去，在賽場中心區域頂端，柔和的光線傾瀉下來。張爾春說，場館安裝了148個直徑為530毫米的光導管。太陽光導照明系統主要由采光罩、光導管和漫射器三部分組成。它們能把80%的太陽光匯聚到場館內部，陽光通過采光罩高效采集室外自然光線并導入系統內重新分配，經過特殊制作的光導管傳輸和強化后由系統底部的漫射器把自然光均勻高效地照射到場館內部。
記者有幸現場體驗了這個照明系統的效果：當燈光全部關閉時，上面通過光導管傳遞下來的光線照亮了整個場地和觀賽區。
據悉，北京科技大學體育館目前是北京所有奧運場館中安置光導管最多的場館。奧運會結束后，場館不用開燈就能滿足學校日常的訓練和教學。而晚上則可以通過屋頂?shù)牟晒庹謱⒐鈧鞒觯鸬矫阑咕暗男Ч。?jù)統計，通過這樣的設計，場館一年大概能節電22萬千瓦時。
場館主要設計人、清華大學建筑設計院院長莊惟敏表示，北京科技大學體育館的鋼屋架是網架結構，桿件較多，如果用開天窗的方法采集自然光，會被桿件遮擋，效果不甚理想。而使用光導管，就可以很好地解決這個問題。
雨水回收利用
權良柱告訴記者，設計者希望能有效利用清潔的自然資源，力求將建筑帶給環境的負荷降到最低。主體育場館對于陽光的利用不僅僅局限在場館中央的光導管，在熱身場屋頂，還排列了約800平方米的太陽能集熱管，奧運會期間為運動員提供洗浴熱水的預加熱。奧運會后，供應學校游泳館更衣室淋浴熱水需求。
此外，整個建筑利用高科技把陽光、雨水等資源接收并儲存起來，巧妙解決體育館用水、用電問題。據張爾春介紹，前廣場鋪裝中大面積采用散鋪石子，而基座未用混凝土固化，這樣一來，有利于雨水滲透，從而有效補充地下水。同時，建設了一座250立方米的雨水收集池，用于廣場綠化灌溉。在場館一層與二層間的架空平臺也可收集雨水，經中水處理設備處理后也能達到回用標準，洗浴廢水經地埋式處理設備處理后，將作為中水回用至澆灑綠地和沖洗道路。
“不要以為這些高科技用的都是國外產品，我們場館95%以上的材料都是國產，所有國產材料都達到了奧運環保指南要求。”張爾春介紹。
據北京科技大學體育館新聞宣傳經理劉甜甜介紹，在北京科技大學體育館中還采用了許多新技術、新工藝，比如防腐防銹的螺栓球噴鋅工藝。設計者考慮賽后館內游泳館的水霧環境，對構成螺栓球鋼網架中的螺栓球采用噴鋅防銹工藝，保證在任何情況下，螺栓球保持設計要求。
權良柱在給記者攤開一張場館規劃：“因為這個場館是一個高校的體育館，很多教學活動都要在里面進行？紤]到賽后利用問題，奧運結束后通過局部改造，這個場館的8012個座席將恢復為5050個標準席，可以承擔重大比賽賽事、校內體育比賽、教學、訓練等，同時還是校內游泳教學、訓練中心及文娛活動的場所。
