凌志YHG1400型轉碟曝氣機
構 造
YHG1400-A型氧化溝轉碟曝氣機屬于機械曝氣機中水平軸盤式表面曝氣機。
轉碟曝氣機由曝氣轉蝶，水平軸、軸承座。柔性聯軸器，減速器，電動機構成。該環保設備的核心部件轉蝶已獲國家專利。該蝶片引進美國Envirex公司技術，克服了初期以手糊模壓玻璃材料為主的蝶片，原蝶片抗沖擊性差，在生產、運輸、安裝、使用過程中不同程度的碰撞引起轉蝶表面梯形凸塊的脫落，開裂，滲水，從而影響充氧能力及使用壽命。國內初期蝶片，重23.5-25kg/片之間，重量不勻，且玻璃鋼變形較大，影響了動平衡，越境影響轉動系統，為與Envirex公司產品技術相當，我公司采用與Envierex產品相當?shù)木郾，采用同樣的生產工序，并加玻璃纖維及填充料，一次注塑聚丙烯，采用同樣的生產工序，并加玻璃纖維及填充料，一次注塑而成。該蝶片不變形，耐高溫、抗沖擊、不易碎，給運輸安裝帶來了便利。整體結構合理、重量輕（22kg/片）、強度大。轉蝶表面有梯形的凸塊，圓形凹坑，借此來增大帶入混合液中的空氣量，增強切割氣泡，推動混合液的能力。轉蝶的安裝密度可以調節，便于根據需氧量調整機上轉蝶的安裝數量，每個轉蝶可獨立拆裝，方便維修保養，已在國內多個城市污水處理、造紙污水處理、皮革污水處理工程中廣泛應用。
水平軸采用厚壁無縫鋼管制造，表面作特種玻璃鋼防腐處理。目前生產的水平軸直徑有三種規格：Φ1：152×(12-14)mm;Φ2：219×(14-16)mm;Φ3：325×(16-18)mm.可根據用戶要求加工成各種的長度，可完全滿足各種大、中、小型氧化溝對曝氣機的需求。
驅動機組選用單級擺七針輪減速機和Y系列電動機，可根據用戶要求制造成臥式或立式，并可選用可調速的電機，便可根據需氧量調整機組的轉速。
技術性能
曝氣轉蝶直徑：1400mm
適用轉速：50-65rpm;經濟轉速：55rpm
最佳浸沒深度：400-530mm；經濟浸沒深度：510mm
在標準狀況下：工作水深5.2m，浸沒水深51cm，轉速：55rpm，加設導流板。
單片標準清水充氧能力：1.85 O2/h·ds
充氧效率：（動力效率）：3.35 O2/kw·h(以消耗功率計)
適用工作水深：≤5.2ds/m
水平軸跨度：單軸≤9m;雙軸9-14m之間
蝶片安裝密度： ＜5ds/m
設計耗用功率密度：10-12.5w/m3
說明：一般來說耗用功率一般為配用功率50%-60%之間。
如客戶有特別要求我公司可提供雙速減速機（55rpm、65rpm）或提供調速電機（0-75轉/分）。

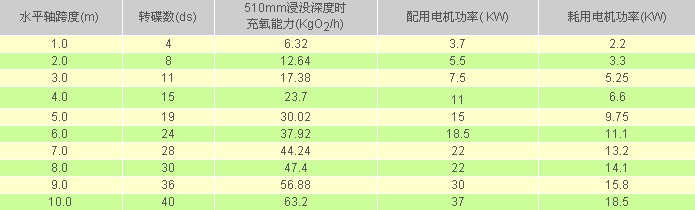

55轉/分下游設導流板的整機性能表(安裝密度：4片/m)
 |

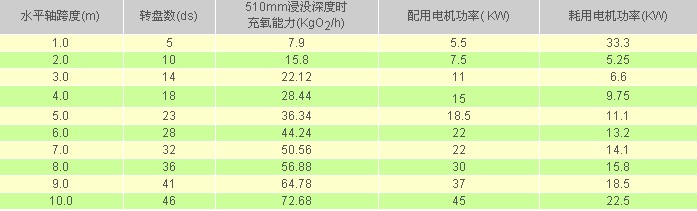

55轉/分下游設導流板的整機性能表(安裝密度：5片/m)
 |
