多級噴動增強內循環煙氣脫硫技術

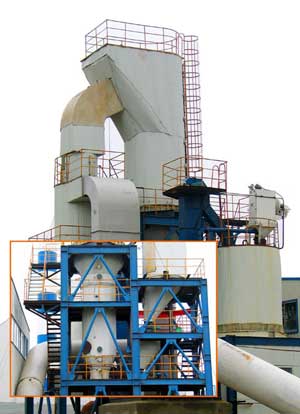

多級噴動增強內循環煙氣脫硫技術是哈爾濱工業大學在吸收和借鑒傳統排煙循環流化床煙氣脫硫技術基礎上發展起來的第三代半干法煙氣脫硫工藝。該技術已申請國家發明專利5項，實用新型專利4項，具有完全的自主知識產權。該技術研發過程中，先后獲得國家863計劃、國家“十五”科技攻關計劃的支持，在山東省威海市龍崗紙業公司成功進行了煙氣處理量60000m3/h的工程示范，該示范工程已高質量通過國家科技部組織的驗收。該技術已被選入國家環？偩职l(fā)布的《國家先進污染防治技術示范名錄》（2007年度）和《國家鼓勵發展的環境保護技術名錄》（2007年度）。下圖為示范工程的全景圖。
 |
工藝流程簡介：

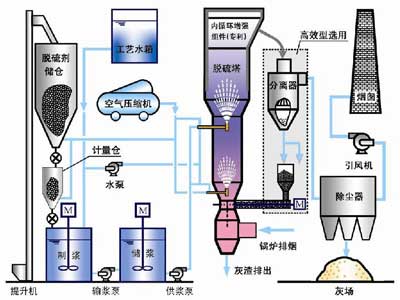

多級噴動增強內循環煙氣脫硫技術示范工程的系統流程如下圖所示，主要由脫硫劑系統、工藝水系統、壓縮空氣系統、吸收塔系統（專利技術）、分離回送系統、除塵引風系統、自動控制及監測系統等七部份組成。脫硫劑系統由脫硫劑儲倉、計量緩沖倉、制漿系統、輸漿泵及過濾器、供漿泵及在線過濾器、脫硫劑噴嘴組成。煙氣凈化過程為鍋爐排煙通過脫硫底部均流裝置和文丘里喉口噴入一級反應塔，形成高速噴動流化，與一級塔內的霧化漿滴發生劇烈湍動混合，以氣液吸收反應為主要特征完成一級凈化。經初步凈化的煙氣進入二級吸收塔，二級吸收塔頂部及壁面布置有內循環增強組件（專利技術），通過內循環增強裝置使脫硫灰及未反應吸收劑在二級塔體內形成高濃度灰循環，在二級塔體底部布置有增濕噴嘴，用于調整循環灰含濕量，也可給入適量新鮮脫硫劑，二級塔內完成的是以氣固吸收、吸附為主要特征的凈化過程。針對高效煙氣凈化需求，凈化后的煙氣進入分離回送裝置（專利技術），富含未反應脫硫劑的脫硫灰被回送到脫硫塔進行再利用，以提高脫硫劑利用率和脫硫塔內的實際鈣硫比，從而達到高效凈化的目的。從分離器出來的煙氣進入除塵器，然后通過引風機送入煙囪高空排放。
 |
技術特點：
1、發明了基于復合噴動原理的煙氣凈化技術，通過脫硫塔的分級分段，實現SO2脫除工藝的系統級優化，有效提高了脫硫塔的空間利用率和脫除效率，在鈣硫比1.2~1.3時，即可實現90%以上的系統脫硫效率；
2、采用多級噴動塔體結構，可有效提高脫硫塔的負荷適應性，使半干法煙氣脫硫技術的負荷適應性在不增加任何輔助手段的前提下由原來的60%提高到40%。
3、采用4項自主知識產權的專利技術形成內循環增強技術形成高效內循環，在此基礎上，可同時實現提高脫硫效率、提高吸收劑利用率、簡化塔體結構、降低設備成本。
4、可根據現場情況，利用廢堿液及其它堿性廢水脫硫，可節約水資源、減少?gòu)U水治理費用，從而實現節能資源、以廢治廢。
工程應用：
該技術可廣泛適用于工業鍋爐、電站鍋爐。其高效型配置適用于電站鍋爐，綜合性能顯著優越于常規排煙循環流化床煙氣脫硫工藝。省略分離回送系統的經濟型配置的開發更是考慮了工業鍋爐特點，做了多項技術改進和優化，亦可充分滿足工業鍋爐煙氣脫硫的需要，該技術的推廣和應用將具有顯著的經濟和社會效益。
與濕法脫硫技術相比，在設備投入、運行費用、占地面積等方面具有顯著的經濟優勢，特別是對于燃用中低硫煤的地區，更兼具技術和經濟的雙重優勢。
