電站FGD煙氣脫硫工藝
更新時間：2008-05-16 14:56
來源：
作者:
閱讀：7504
1．石灰石－石膏濕法煙氣脫硫化學反應原理與性能
FGD裝置的核心是噴淋式吸收塔。煙氣從吸收塔中部進入，入口在吸收塔漿池最高液位上部和最低一層噴淋層下部之間。在吸收塔內，煙氣與頂部噴淋下來的石灰石/石膏漿液逆流接觸，被冷卻到絕熱飽和溫度，煙氣中的SO2和SO3與漿液中的石灰石反應，形成亞硫酸鈣和硫酸鈣，亞硫酸鈣在吸收塔漿池中被氧化空氣氧化成硫酸鈣，過飽和溶液結晶生成石膏(CaSO4·2H2O)。煙氣中的HCl、HF也與漿液中的石灰石反應而被吸收。在吸收塔頂部的除霧器除去煙氣中帶入的水滴，凈煙氣在吸收塔頂部以飽和溫度離開吸收塔。

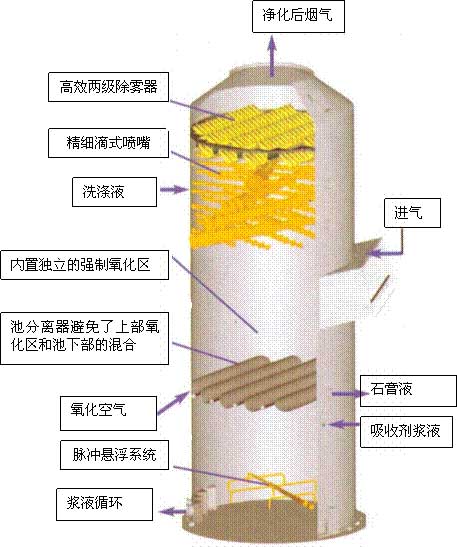

吸收塔由吸收區、氧化區和結晶區組成，結構示意圖如下：
 |
2．FGD系統組成
2.1煙氣脫硫裝置主要由以下子系統組成：
石灰石漿液制備與輸送系統；
煙氣系統；
SO2吸收系統；
排空、漿液拋棄與集水系統；
工藝水系統；
儀用空氣系統。
2.2主要性能
脫硫效率：>95%，完全滿足我國火電廠SO2排放標準要求；
石膏含水率：〈10%；
裝置可用率：〉98%。

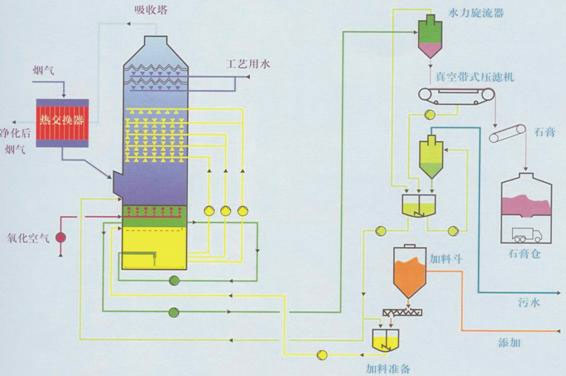

3．FGD工藝流程圖
 |
4. 社會、經濟效益
目前，進口FGD裝置造價約1000元/KW，實現國產化后，造價約400元/KW，經濟效益巨大。
我國酸雨污染每年造成的經濟損失超過1000億元？刂芐O2排放，不僅可以改善環境，也可大大減少酸雨污染導致的經濟損失。
