生活垃圾分倉熟化新技術及其以污治污功效
摘要：采用多個大容量剛?cè)峤M合筒倉對城市生活垃圾實施分倉熟化，每天若干次外引污水噴淋垃圾，使其始終保持在高濕度狀態以利產生沼氣，經一年后被密封儲存垃圾達到徹底腐熟，并在此過程中生產了大量沼氣和消耗了大量生活污水，因此可以獲得以污治污的功效。
關鍵詞：生活垃圾 分倉熟化 以污治污 剛?cè)峤M合筒倉 外引污水
0 引言
在農村建造沼氣池產生了很好的經濟效益和社會效益。不僅改善了環境衛生，提供優質肥料，又為農戶廚房爐灶、照明等提供了廉價能源，可謂變污染物為寶一舉多得。試想如果能夠使所有城市生活垃圾和生活污水也都能夠經過充分厭氧發酵產生沼氣，那將會是具有何等重大意義：不僅根治了環境污染，而且還能獲得巨大再生能源。
若要實現這一目標，那么首先要解決的問題就是儲存容器，這樣一個容器必須滿足以下三個條件：其一是應具有超大容量；其二是必須結構安全且密封可靠；其三是必須廉價。本文介紹的剛?cè)峤M合筒倉經在安徽省舒城縣垃圾處理場實踐證明可以滿足上述條件。
1. 背景技術
1.1 垃圾厭氧發酵技術
目前生活垃圾通過厭氧發酵獲得沼氣的現有技術主要有以下兩種：
其一是從垃圾填埋場獲得沼氣。這種方法的優點是獲取成本低，待填埋場填埋垃圾足夠多，通常是在即將封場之際，直接插管入被填埋垃圾深處抽取即可。此方法的缺點是厭氧產沼效率差，并污染大氣。這是因為垃圾填埋場是一直處在完全開放的環境中，垃圾中的可腐有機物絕大部分是在好氧狀態（或者是半好氧狀態）腐熟，只有等數年甚至十年以上使先前被填埋垃圾上方有足夠厚的垃圾覆蓋層（一般在10米左右）時，才能真正使先前被填埋垃圾處于厭氧狀態，但此時垃圾中的可腐有機物已經很少了。不過我們有時仍會感覺填埋場沼氣量很大，那僅僅是因為被填埋的垃圾量實在是太大了的緣故。故此方法雖然廉價，但垃圾厭氧產沼效率很差，不能獲得高效益。
其二是將垃圾儲存在密封容器中經厭氧發酵獲得沼氣。這種方法的優點是獲得沼氣效率高，因為垃圾中的可腐有機物是基本完全處在厭氧環境中腐熟穩定的，所以厭氧產沼效率很高。然而不足之處是耗費成本太高，具體表現在：①密封容器制造昂貴故容量有限；②運營費用高：包括垃圾分選（將有機垃圾分選出來）、有機垃圾粉碎、強制攪拌、加溫和循環通氣等。所有這些成本花費都是為了加速有機垃圾盡快腐熟，縮短發酵周期，一般可以控制在30天以內。其結果是盡管產沼效率很高，但仍不足以抵消成本開支，若無政府足夠補貼將難以維持運轉。故此方案雖然厭氧產沼效率高，但因成本太高，也不能獲得高效益。
1.2 大型筒倉構筑物
現有儲存散裝物料的大型筒倉一般采用鋼結構或者鋼筋混凝土結構，一旦建造完成，其倉體高度都是固定不變的。倉體材料除應滿足強度要求外，還必須有足夠厚度以形成整個筒倉體具有抵抗變形的剛度，這樣才能確保筒倉內無論是滿倉還是空倉，整個筒倉體都是穩定的，這種筒倉我們稱之為“剛性筒倉”，現有筒倉基本屬于剛性筒倉。
因剛性筒倉的倉體厚度是隨筒倉容量增加而增厚，所以如若建造大容量剛性筒倉，造價會非常昂貴。
1.3加筋土擋墻
加筋土擋墻是由法國工程師亨利•維達爾（Henri Vidal）在1963年發明[1]。加筋土擋墻不同于一般圬工擋墻的主要特征在于：通過在填料中設置加筋材料使得原本作為外荷載的墻后填料轉變?yōu)閾鯄w的一部分。正是由于這種創造性的突破，加筋土擋墻的外墻面可以做得很薄，故造價較一般圬工擋墻低，而且適用于建造高擋墻，據有關資料記載[2]，我國陜西省境內某一特高型加筋土擋墻的擋土高度已達84米。
2. 分倉熟化新技術
2.1 新觀點
采用密封容器厭氧腐熟生活垃圾無疑是高效率獲得沼氣的最好途徑，需要解決的問題是必須把制造密封容器的成本，以及垃圾厭氧產沼的運營費用大幅度降下來，只有這樣才能真正獲得高效益。另外還需要一些觀念上的轉變：認為耗費高額運營費用來強制縮短垃圾厭氧發酵周期其實完全沒有必要，相反恰恰認為可以利用垃圾自然厭氧發酵周期長的特性來消滅外來污水，并同時進一步增加沼氣效益。
分倉熟化新技術是采用多個大容量剛?cè)峤M合筒倉對城市生活垃圾進行長時間厭氧熟化，因在此過程中需要消耗大量外引污水，故而同時還是一座污水處理廠，更確切地說是污水消滅廠，因為污水處理的最終結果是零排放。
2.2 剛?cè)峤M合筒倉構造

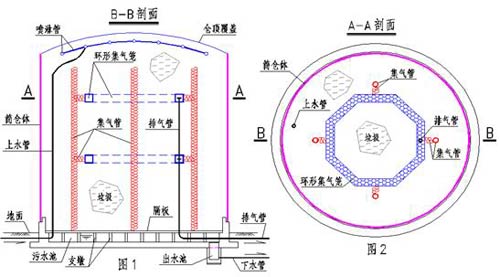

剛?cè)峤M合筒倉的底座是一圓形鋼筋混凝土污水池（圖1），污水池內均勻分布眾多支墩，支墩上架設格柵板，格柵板上部儲存生活垃圾，垃圾滲瀝液經格柵板縫隙流入污水池。
 |

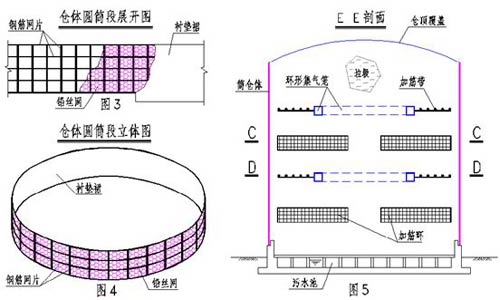

筒倉體安放在污水池壁上，筒倉體是由多個相同的倉體圓筒段豎向拼裝而成，單個倉體圓筒段是由鋼筋網片內附著鉛絲網以及襯墊裙制作而成（圖3、圖4），襯墊裙可采用垃圾填埋場襯墊材料。因制作簡單且耗費材料不多故造價低廉。
因筒倉體很薄，所以整座筒倉的穩定是必須依靠筒倉內填充物料來支撐的，如果筒倉內物料增加，則筒倉體應該隨之升高，反之若筒倉內物料的減少則筒倉體必須隨之下降。如果很薄的筒倉體在較大豎向空間沒有物料的填充支撐，將難以維持穩定，或許一陣風即可將其吹倒，故此筒倉體具有“柔性倉體”特征。
當入倉垃圾到達設計滿倉容量后進行倉頂覆蓋密封。覆蓋物也可采用填埋場襯墊，倉頂覆蓋物周邊與筒倉體襯墊層搭接密封。
 |
 |
2.3 筒倉內部裝置
2.3.1 集氣裝置
在垃圾進料過程中埋入集氣裝置，包括豎向集氣管和環形集氣籠（圖1、圖2）。豎向集氣管采用塑料盲溝或軟式透水管制作，環形集氣籠采用強度高且耐腐蝕好的玻璃鋼材料制作。所有豎向集氣管均與環形集氣籠連通，排氣支管接入環形集氣籠排出沼氣到筒倉外發電機組，既可以自然排放，也可以根據需要開啟引風機強制抽取筒倉內沼氣。
2.3.2 加筋材料

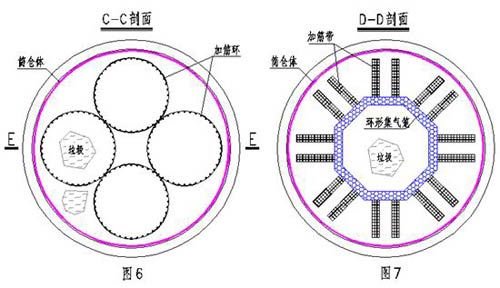

引入公路加筋土擋墻設計理念，在垃圾進料過程中設置加筋材料，如加筋環和加筋帶（圖5～圖7），這樣就可以大幅度減小垃圾對筒倉體的側壓力，使柔性筒倉體的結構安全得到可靠保證，這在安徽省舒城縣新建垃圾處理場項目中已經得到驗證。加筋材料可采用鋼筋網片制作，外涂防腐漆。
2.3.3 噴淋裝置
當垃圾向筒倉內持續進料達到設計高度后，在垃圾頂面上安裝噴淋管（圖1），噴淋管與上水支管連通，污水泵提升污水均勻噴淋在筒倉頂面的垃圾上。
2.4 垃圾厭氧腐熟
在垃圾密封儲存期間，為了多產沼氣和更多地消滅外引污水，需要經常噴淋垃圾，使筒倉內垃圾始終保持在高濕度狀態。噴淋入筒倉內的污水一部分消耗在厭氧發酵生化反應中，另一部分因發酵產生熱量化作水蒸氣隨沼氣排出筒倉外（水蒸氣不會造成污染），剩余的污水下滲流入筒倉底部污水池。在經過長達一年的密封儲存后，累計消耗的外引污水量是非常可觀的。
連接各筒倉的所有支管（包括下水支管、上水支管和排氣支管）均經由各支管閥門控制后再接入總管，只要控制各支管閥門的開或關，污水泵就可以任意抽取任一污水池（包括外引污水井）內污水向任一筒倉頂部垃圾噴淋，同理安裝在排氣總管上的引風機也可以強制抽取任一筒倉內的沼氣。
筒倉內垃圾徹底腐熟后可停止噴淋污水，轉而噴淋清水約一周以清洗垃圾中的殘余可溶有機物，再停止噴淋清水約一周以爽干垃圾中的水分，最后抽干污水池中污水，關閉該筒倉所有支管閥門后即可開倉出料。
2.5 開倉出料
拆除倉頂覆蓋及噴淋裝置后即可出料，出料方式可采用門吊或輸送帶輸送。
垃圾場在正常運營過程中，總是各有一座進料和出料筒倉，且出料筒倉的出料量須跟隨進料筒倉的進料量同步，這樣出料筒倉拆下倉體圓筒段可以轉移到進料筒倉上進行安裝。
3. 實施規模
根據當?shù)厣罾债a(chǎn)量以及確定熟化周期后，就可以任取不同筒倉直徑計算筒倉容量，以及需要建造多少座筒倉。如下示例：
某小城市需要日處理生活垃圾500噸，按入倉自然壓實平均容重0.8(噸/m3)計約合625立方米。設定腐熟周期為一年，則剛?cè)峤M合筒倉設計要素如下：

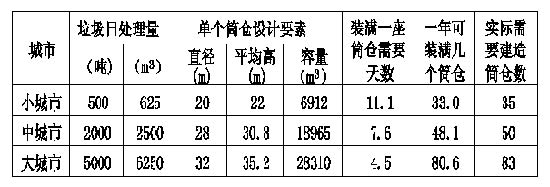

擬建剛?cè)峤M合筒倉直徑20米，平均高度按直徑的1.1倍計為22米，則單個筒倉容積為6912立方米。按日進垃圾625立方米計，裝滿1個筒倉需要11.1天，則1年365天可裝滿33座筒倉。另外還有進料、出料出料筒倉各1座不能計入腐熟周期，故實際需要建造筒倉數為33+2=35座，見下表。表中大、中城市計算同理。
 |
僅從垃圾達到徹底腐熟而言或許并不需要1年，但從以污治污角度來看，密封在筒倉內的垃圾并不單純是被腐熟的對象，還是幫助外引污水厭氧消化的介質，被密封儲存的垃圾越多，意味著可被消耗的污水越多，或者說污水處理廠規模越大。
4. 總結
綜上所述，城市生活垃圾“分倉熟化”新技術的優越性可總結為以下幾點：
4.1 原生垃圾不必分選直接提升入倉，降低運轉成本。
4.2垃圾儲存期間除自動定時噴淋外不必進行其它干預，運轉簡單又廉價。
4.3垃圾中有許多大小不一各種固體物料，徹底腐熟需要較長時間，建造足夠多個大型筒倉構筑物可以使腐熟周期充分延長，而較長的腐熟周期可消耗污水越多，實現以污治污效果。
4.4因筒倉為密封構筑物，筒倉內污染物與外界環境完全隔絕，故可以實現環境效益零污染。
4.5 不僅是生活垃圾，包括所有可厭氧發酵的固體或液體廢物，如廚余物、泔腳水、市政污泥、秸桿、水葫蘆、動物尸體等。
4.6 經濟效益分析：根據有關資料顯示[3]，每噸生活垃圾如若徹底厭氧分解可產生沼氣約160立方米。粗估每立方米生活垃圾（按容重0.8t/m3計）產生100立方米沼氣計，其發電后產生的效益約為100元。也就是說若日處理生活垃圾1000立方米，每天可獲得沼氣發電效益10萬元。
以上還未計入噴淋污水產生的沼氣效益，若污水濃度足夠高則產生的沼氣效益甚至有可能超過垃圾，即經濟效益再翻一番。
此外還可以向污水來源處收取污水處理費，以及根據《京都議定書》規則獲得二氧化碳減排費等。
4.7 綜合利用：生活垃圾腐熟透徹后基本不會再產生污染，也非常有利于其后的多種綜合處理工藝，如機械分選、制作有機肥、焚燒、制磚，甚至填埋等。
5. 建議
垃圾可以不分類但污水建議分類，在民用建筑設計中應考慮將低濃度污水和高濃度污水區分開來排放，低濃度污水包括廚房用水、盥洗室洗臉洗澡水和洗衣機水，高濃度污水則為人糞尿。低濃度污水可由管道輸送至污水廠處理，而高濃度污水則可先排放入化糞池，再由抽糞車輸送至垃圾場厭氧發酵。
另外建議大力推廣使用免沖洗廁所或節水型廁所。
參考文獻：
1. 交通部第二公路勘察設計院．路基（第二版）．公路設計手冊
2. 謝秦生．封面照片．公路．1997年第3期
3. 陳力生．垃圾填埋氣無害化處理．2003（第二屆）全國固體廢棄物處理及綜合利用技術與設備交流研討會論文集
