MPPE技術的工藝原理

更新時間：2010-08-11 17:18 來源：作者: 閱讀：3199

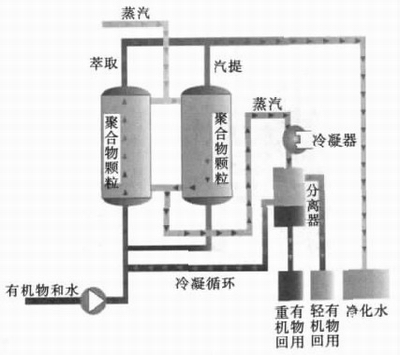

MPPE技術的工藝原理如下圖。

MPPE技術的工藝流程

含烴廢水自下而上地流經裝滿大孔隙聚合物顆粒的填料塔，聚合物顆粒的內部孔隙中含有一種不易揮發的特殊萃取劑。由于聚合物顆粒材料和萃取劑都具有較強的疏水性，而對非極性化合物的親和力很強，因此使得彌散或溶解在含烴廢水中的烴類組分被萃取到聚合物顆粒的孔隙內，在與萃取劑分層后繼續保持在孔隙內的溶液中，這樣就完成了單向萃取質量轉移。

經過一段時間后，萃取劑中就載滿了烴類組分。此時，采用低壓蒸汽汽提的方法將烴類組分從萃取劑中汽提出去，從而使得萃取劑就地再生。汽提時低壓蒸汽從塔頂自上而下注入，隨著聚合物顆粒逐漸受熱，烴類組分從萃取劑中蒸發逸出，與蒸汽一起從填料塔下部流出。流出填料塔的烴類組分與蒸汽通過冷凝器冷凝成液態。冷凝液在重力作用下分層成為有機相和凝析水相。有機相可以被重新回收利用，凝析水相則循環回流到系統入口處與含烴廢水混合后再次進入填料塔。最簡單的連續操作運行方式為兩填料塔并聯，1 h萃取、1 h再生。
